| Herkunftsort: | China |
|---|---|
| Markenname: | YZGEAR |
| Modellnummer: | BG2207001 |
| Min Bestellmenge: | 1 Satz |
| Preis: | $300.0/Set |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 55 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 200 Sätze/Monat |
| Material: | 42CrMo/AISI 4140 | Wärmebehandlung: | Induktionshärtung |
|---|---|---|---|
| Härte: | Ausrüstung 50-55 HRC Pinion 58-62 HRC | Qualität der Ausrüstung: | Grad ISO 8-9 |
| Modul: | 11,5 | Spitzendurchmesser: | 550 mm |
| Hervorheben: | gerades System des Kegelradgetriebes 42CrMo,Gerades Zahn-Kegelradgetriebe-System,Kegelbrecher-gerader Zahn-Kegelradgetriebe |
||

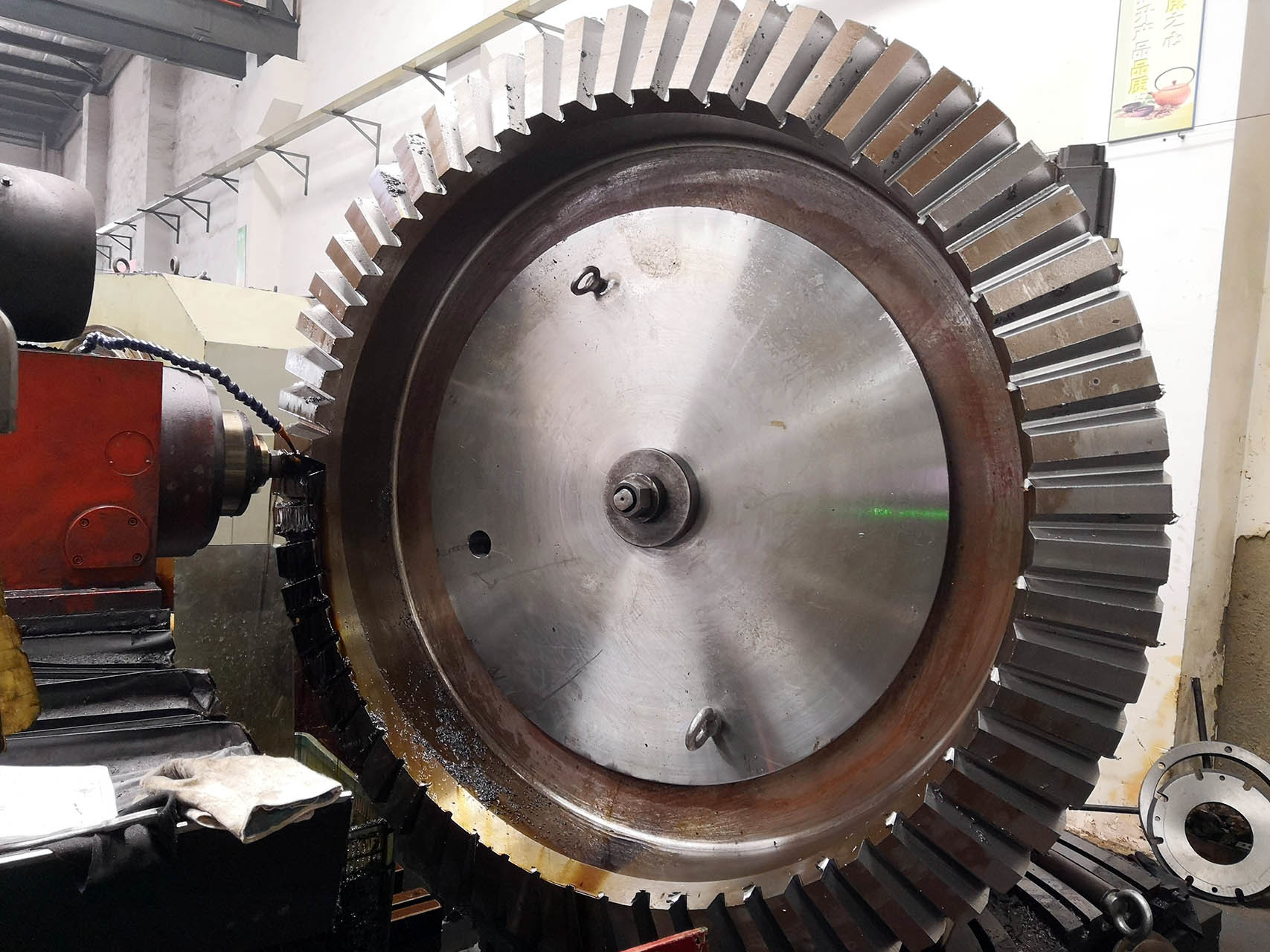

Anpasste Geräte mit gerader Bevel für Kegelbrücher
1) Beschreibung der Geraden Schräggeräte
Gerade Schräggetriebe sind Getriebe mit Zähnen, die spitze konische Elemente haben, die die gleiche Richtung haben
Wie der Pitch-Kegel.
Das gerade Schräggetriebe ist sowohl das einfachste zu produzierende als auch das am häufigsten verwendete Schräggetriebe.
2) Anwendungen von Geraden
Kegelbrenner, Elektrowerkzeuge.
3) Wärmebehandlung von Geraden
Heizbehandlung mit Vergasung für Piniengeschirr
Induktionsgehärtet für Zahnrad
4)Material von Geraden für Schräggeräte
20CrMo (äquivalent zu SCM 420), 20CrNiMo (ähnlich zu AISI 8620)
| Produkte | Gerade Schräggerät |
| Maßgeschneidert | √ |
| Winkel der Welle | 90° |
| Herstellung von Zahnrädern | Ausrüstung |
| Zähne schleifen | |
| Modul (M) | 12.5 |
| Anzahl der Zähne (Z) | 26/60 |
| Druckwinkel (α) | 20° |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Vergasung/Induktionshärtung |
| Oberflächenhärte | Das Getriebe ist mit einer Haltbarkeit von mehr als 5 m/s zu verwalten. |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
