| Herkunftsort: | China |
|---|---|
| Markenname: | YZGEAR |
| Modellnummer: | BG22072201 |
| Min Bestellmenge: | 1 Satz |
| Preis: | $300.0/Set |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 55 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 200 Sätze/Monat |
| Modul: | 12,5 | Zähne nummerieren: | 33 und 52 |
|---|---|---|---|
| Material: | SAE 4340 | Wärmebehandlung: | Induktion verhärtet |
| Härte: | 50-55 HRC | Qualitätsgrad: | Grad ISO 8-9 |
| Hervorheben: | Gerade Kegelradgetriebe SAE 4340,Gang,der Gehrungsfugen-Kegelradgetriebe formt |
||

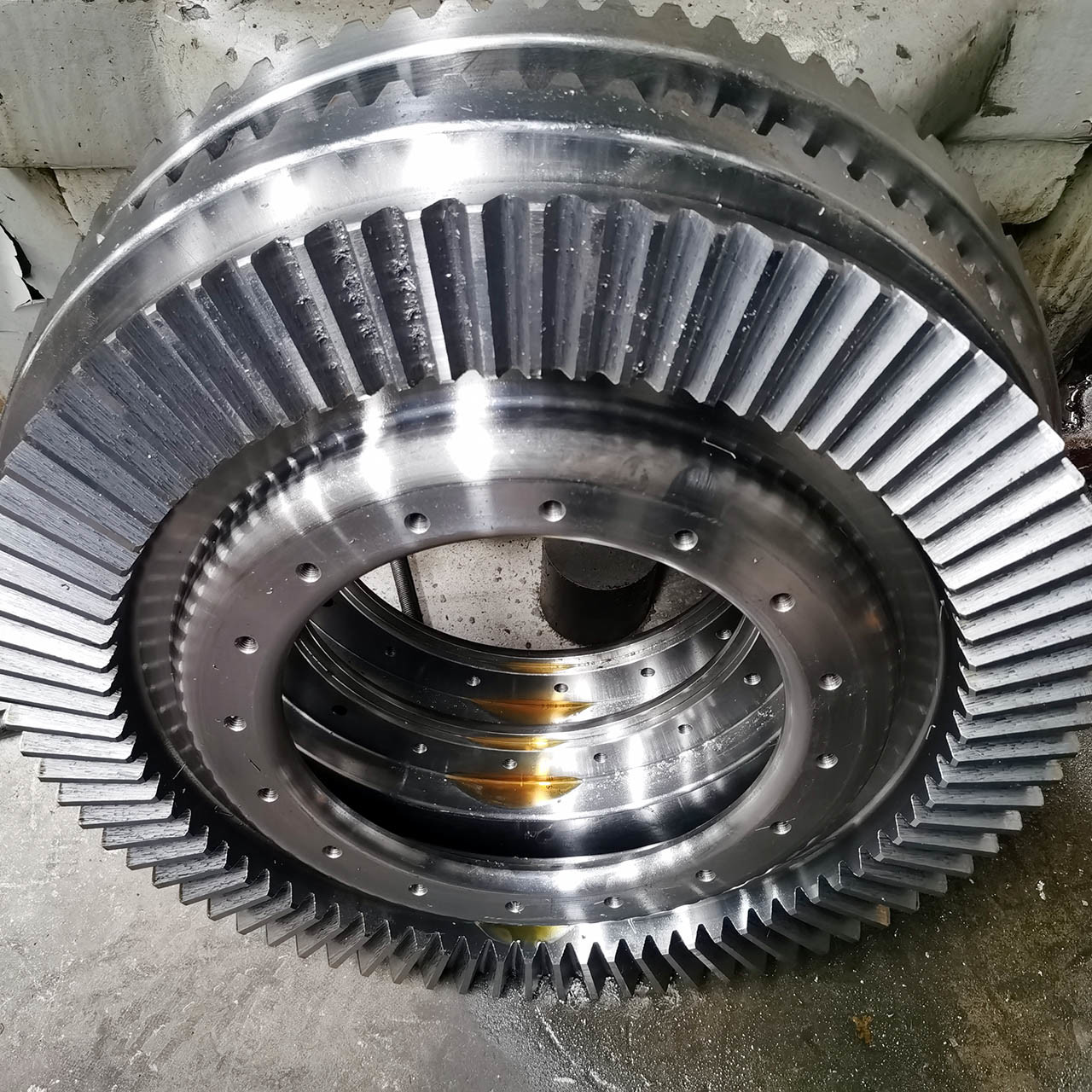

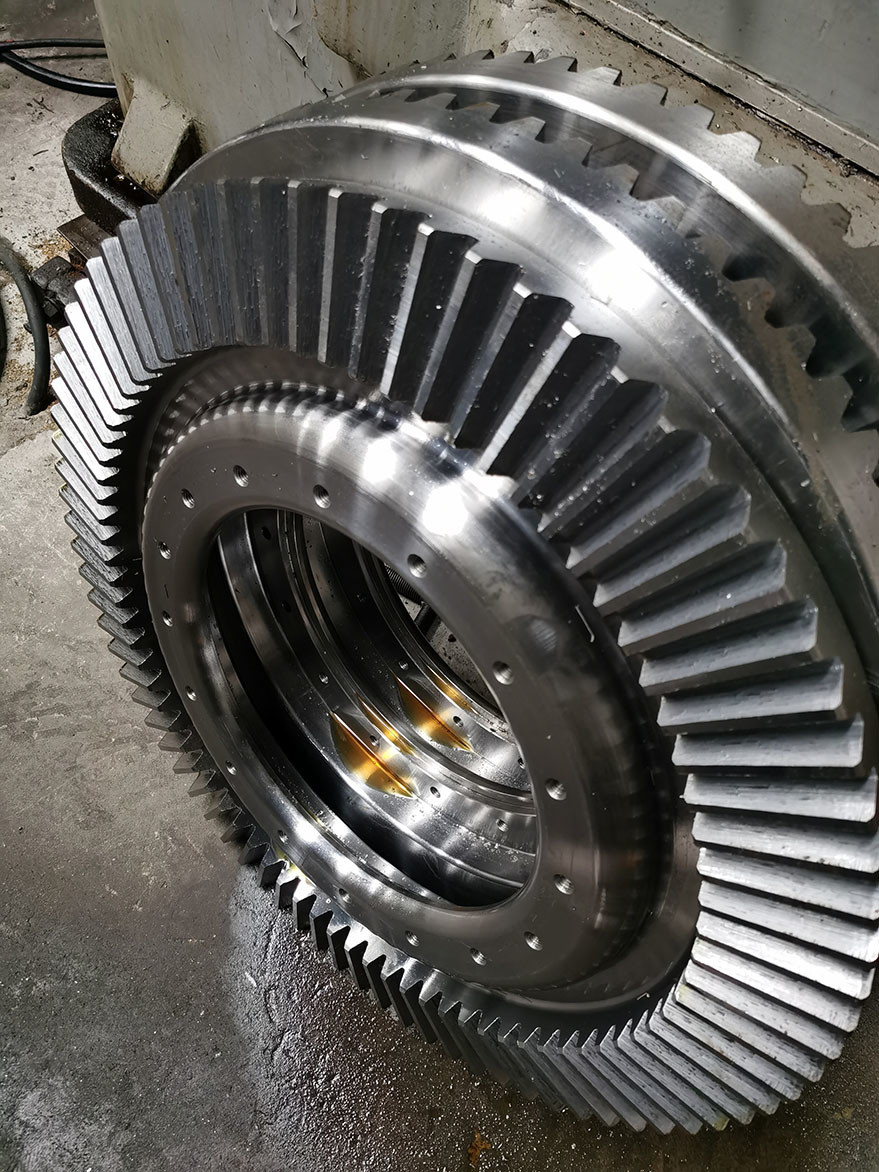

12.5 Modulgetriebe mit gerader Schräggetriebe-konische Getriebe
1) Anwendungen von Geraden
Elektrowerkzeuge, Werkzeugmaschinen, Kegelbrenner, Drucker.
2) Eigenschaften der geraden Schrägmaschine
a) Gerade Schrägwerk kann Verminderungsverhältnisse von bis zu ca.5
b) Gerade Schräggeräte sind leicht herzustellen.
| Produkte | Gerade Schräggerät |
| Maßgeschneidert | √ |
| Winkel der Welle | 90° |
| Herstellung von Zahnrädern | Ausrüstung |
| Zähne schleifen | |
| Modul (M) | 14 |
| Anzahl der Zähne (Z) | 26/60 |
| Druckwinkel (α) | 20° |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Vergasung/Induktionshärtung |
| Oberflächenhärte | Das Getriebe ist mit einer Haltbarkeit von mehr als 5 m/s zu verwalten. |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
