| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SP2207001 |
| Min Bestellmenge: | 1 Satz |
| Preis: | 300 |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 45-60 Tage |
| Zahlungsbedingungen: | T/T, D/P, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 1500 |
| Gangart: | Klingelnberg | Spiralwinkel: | 35° |
|---|---|---|---|
| Wärmebehandlung: | Zement | Ausrichtung: | Linkshändig |
| Innerer Durchmesser: | 280 mm | Breite: | 65 mm |
| Hervorheben: | Kundenspezifischer klingelnberg Gang,Gang Klingelnberg Equidep,Gewundener Kegelradgetriebe-Satz Klingelnberg |
||

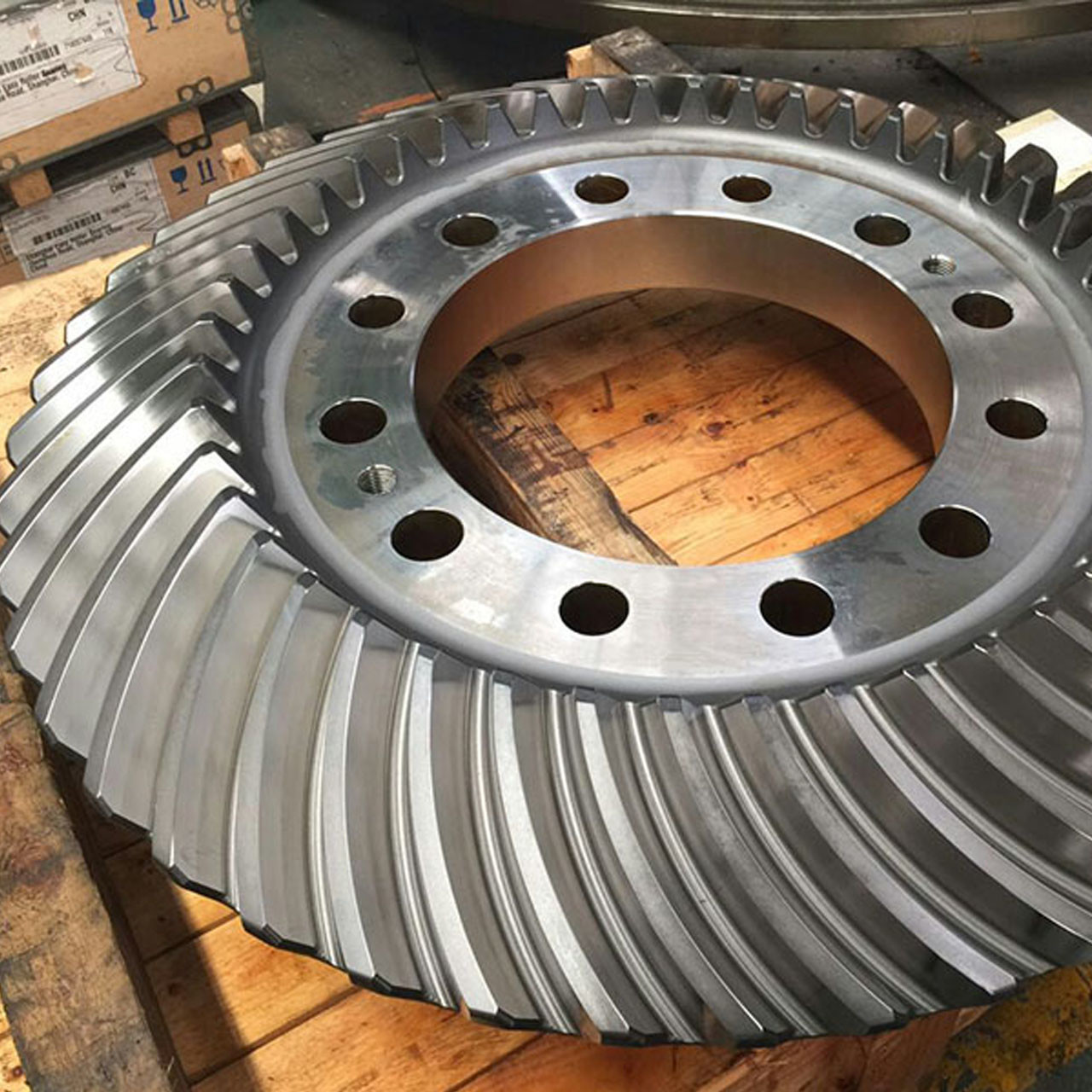

Zusammengefügte Klingelnberg-Typ-Gang-Schleifmaschine Spirale-Bevel-Gang-Set-Equidep-Gang
1)Beschreibung des Klingelnberg-Typ-Bevelgeräts
Im Gegensatz zum Gleason-Typ-Kegelgerät verfügt das Klingelnberg-Typ-Gerät über eine konstante Zahntiefe.
2) Anwendungenmit einer Breite von mehr als 20 mm,
Geeignet für schwere Antriebe wie Schiffe oder LKW.
3) Eigenschaften des Klingelnberg-Typ-Bevelgeräts
Eine bessere Übertragungseffizienz mit geringem Lärm.
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Gleason |
| Herstellung und Verarbeitung | Ausrüstungsfräsen |
| Zähne schleifen | √ |
| Modul (M) | 8 |
| Anzahl der Zahnräder (Z) | 35 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 35° |
| Arbeitswinkel/Wachwinkel | 90° |
| Material | 20CrNi2MoA |
| Wärmebehandlung | Vergasung/Zementlöschung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
Produktionsanlagen
Herstellungsprozess
Schmieden, Bearbeiten und Schneiden
Wärmebehandlungsschleifeninspektion
