Rechte gewundene abgeschrägte Länge der Ritzelwelle-6,5 des Modul-503mm

Herkunftsort China
Markenname YIZGEAR
Modellnummer SB2207003
Produktdetails
Länge:
503 mm
Achsenwinkel:
90 °
Modul:
6.5
Außendurchmesser:
119.07
Richtung:
Rechte Hand
Härte:
58-62 HRC
Hervorheben:

Rechte gewundene abgeschrägte Ritzelwelle

,

Spiralenritzelwelle 6

,

5 Modul

Zahlungs- und Versandbedingungen
Min Bestellmenge
2 Sätze
Preis
$70/ Piece
Verpackung Informationen
Sperrholz-Kiste
Lieferzeit
62 Tage
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
500 Sätze/Monat
Produktbeschreibung

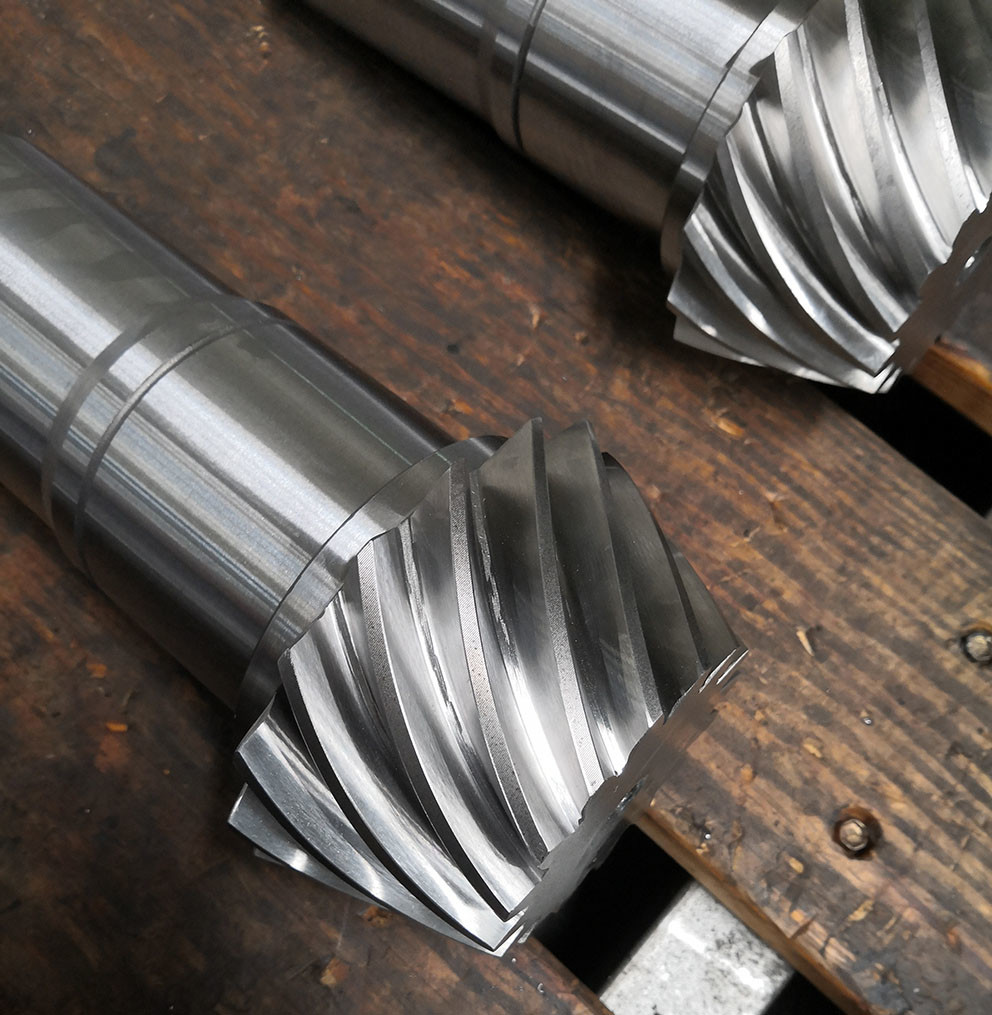

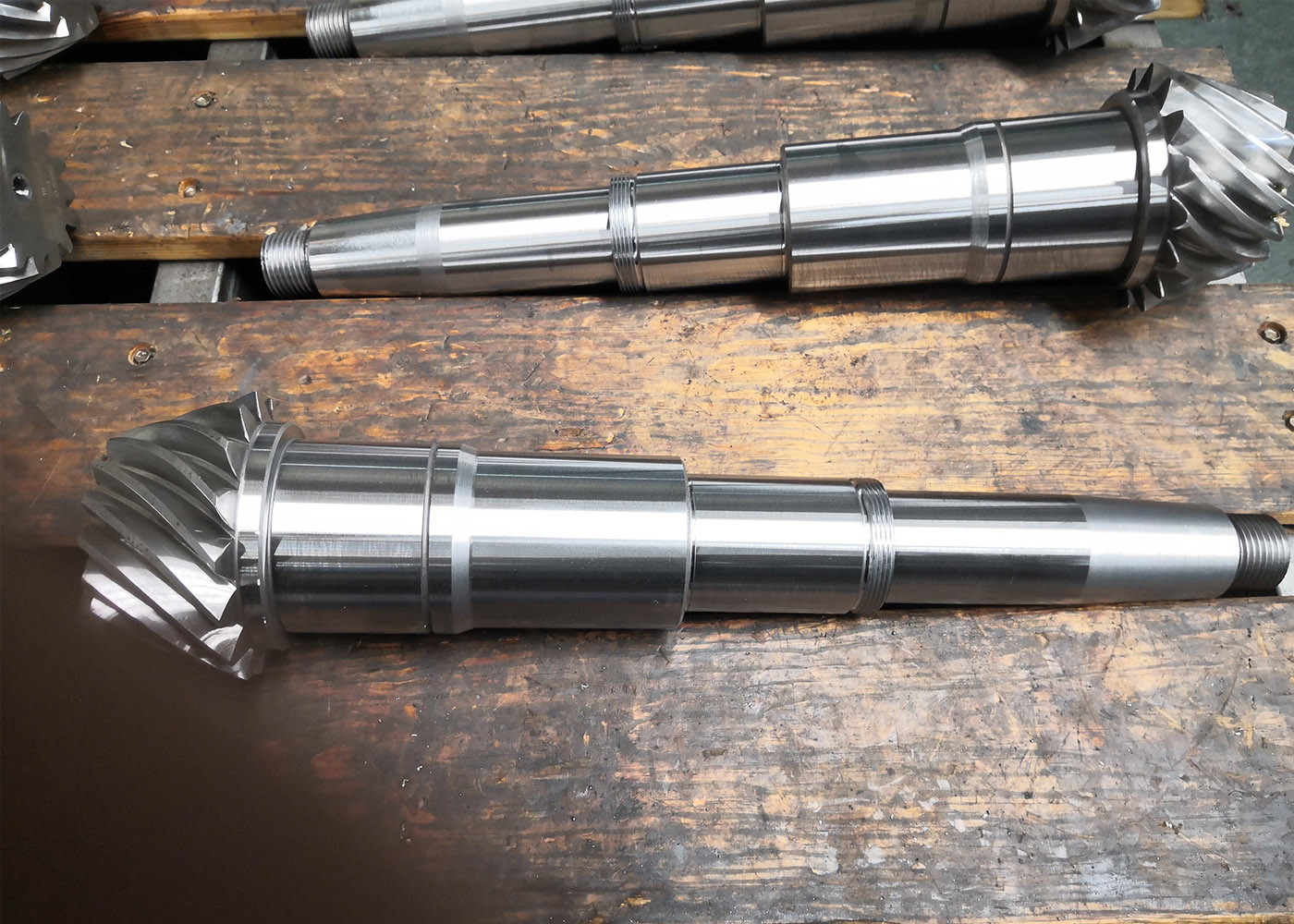

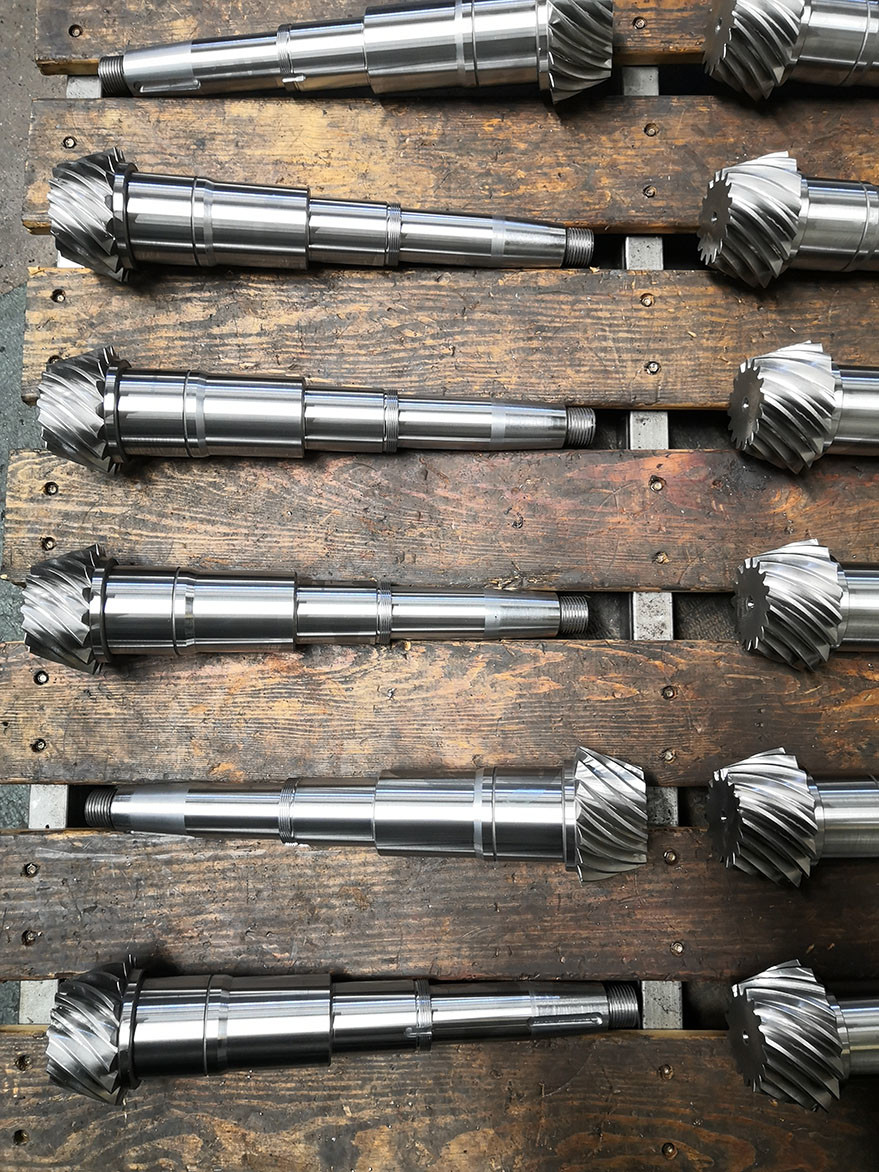

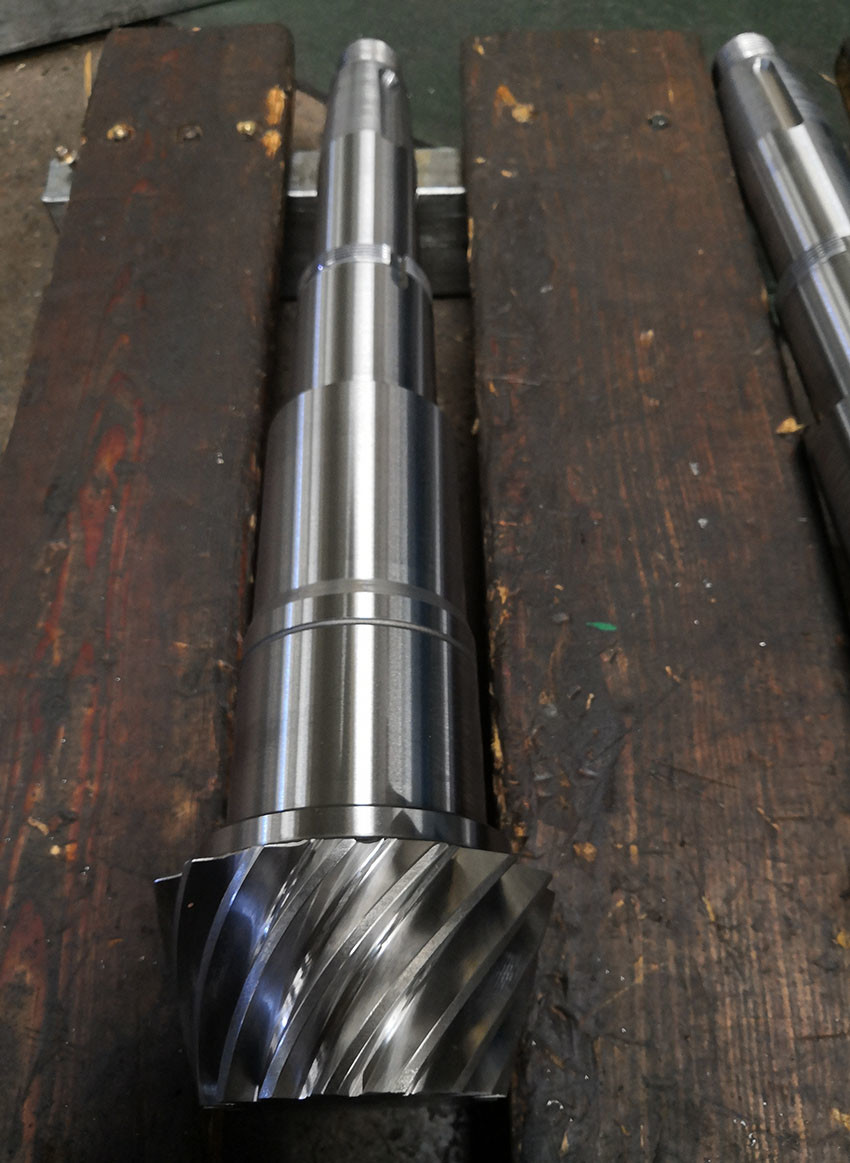

6.5 Modul Kegelrad Verzahnung Schleifen Spiralkegelradwelle

1) Beschreibung der Spiralkegelradwelle

Dieses Spiralkegelrad ist 6.5M 16T mit einer Gesamtlänge von 503 mm

Die Rauheit der Welle beträgt Ra 0,8

Der Spitzendurchmesser beträgt Φ119.07

2) Herstellung des Spiralkegelrads

Material ist Härten und Anlassen 260-280 HB

Aufkohlen Wärmebehandlung 58-62 HRC

Härtetiefe 1,4-1,8 mm

Kernhärte 35-42 HRC

Verzahnungsfräsen und Verzahnungsschleifen

Produkte Spiralkegelradwelle
Kundenspezifisch √
Material 20CrMnTi
Zahnradherstellung Verzahnungsfräsen/Verzahnungsschleifen
Verzahnungsschleifen √
Modul (M) 6.5
Zähnezahl (Z) 16
Druckwinkel (α) 20°
Steigungswinkel 35°
Genauigkeitsgrad ISO 6 Grad/ AGMA 11 Grad
Wärmebehandlung Aufkohlen
Oberflächenhärte 58-62HRC



STAHLCODE-QUALITÄTEN VERGLEICH
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420

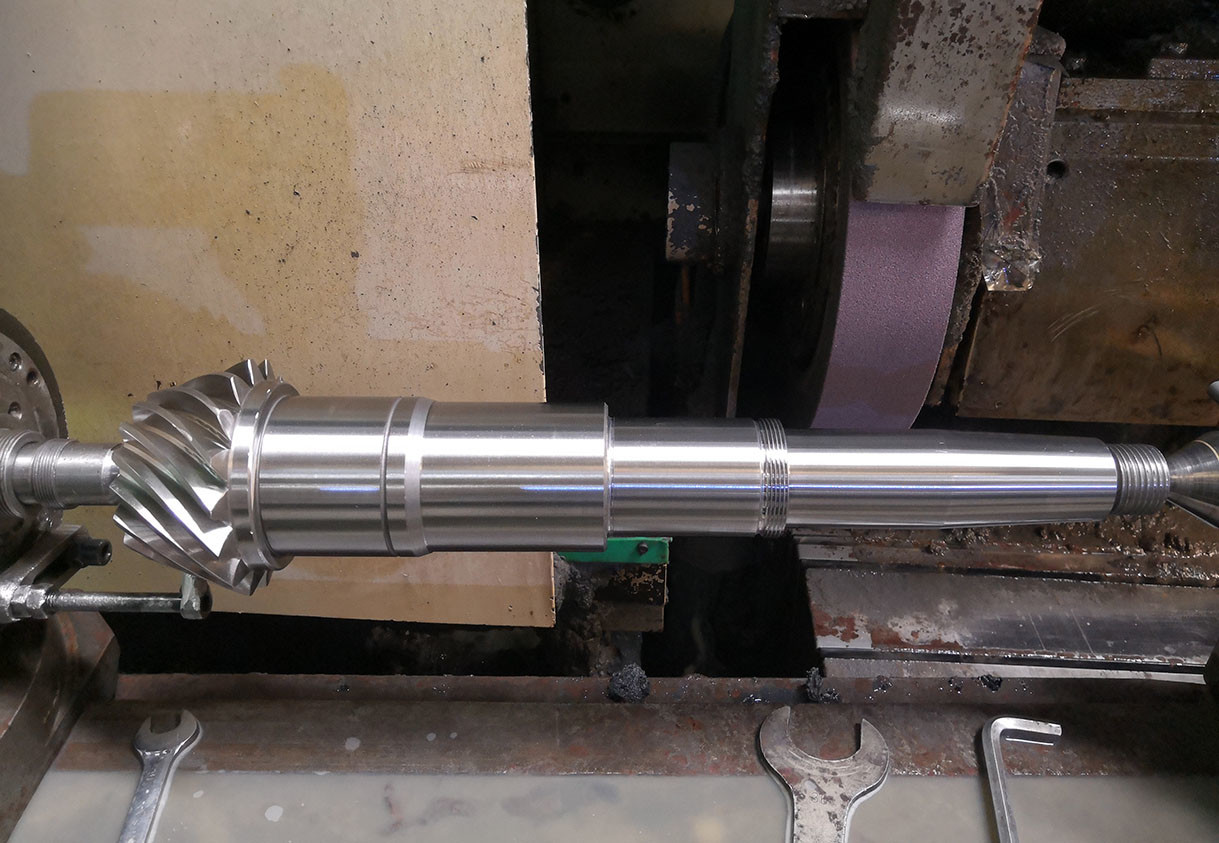

Produktionsausrüstung

Rechte gewundene abgeschrägte Länge der Ritzelwelle-6,5 des Modul-503mmRechte gewundene abgeschrägte Länge der Ritzelwelle-6,5 des Modul-503mmRechte gewundene abgeschrägte Länge der Ritzelwelle-6,5 des Modul-503mm

Rechte gewundene abgeschrägte Länge der Ritzelwelle-6,5 des Modul-503mmRechte gewundene abgeschrägte Länge der Ritzelwelle-6,5 des Modul-503mmRechte gewundene abgeschrägte Länge der Ritzelwelle-6,5 des Modul-503mm

Produktionsprozess

Rechte gewundene abgeschrägte Länge der Ritzelwelle-6,5 des Modul-503mmRechte gewundene abgeschrägte Länge der Ritzelwelle-6,5 des Modul-503mmRechte gewundene abgeschrägte Länge der Ritzelwelle-6,5 des Modul-503mm

                  Schmieden                                               Bearbeitung                                            Schneiden

Rechte gewundene abgeschrägte Länge der Ritzelwelle-6,5 des Modul-503mmRechte gewundene abgeschrägte Länge der Ritzelwelle-6,5 des Modul-503mmRechte gewundene abgeschrägte Länge der Ritzelwelle-6,5 des Modul-503mm

             Wärmebehandlung                                   Schleifen                                          Inspektion
