| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SS220080703 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $150.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 55 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
| Herstellungsprozess: | Verkeilen Sie das Reiben | Härte: | 58-62 HRC |
|---|---|---|---|
| Grobheit: | Ra1.6 | Kornhärte: | 32 bis 37 HRC |
| Major Diameter: | 150 mm | Wurzel-Durchmesser: | 137mm |
| Hervorheben: | Kundengebundene Getriebe-Keil-Ritzelwelle,Abtriebswelle des Getriebes 20Cr2Ni4,Ritzelwelle des Keil-20Cr2Ni4 |
||

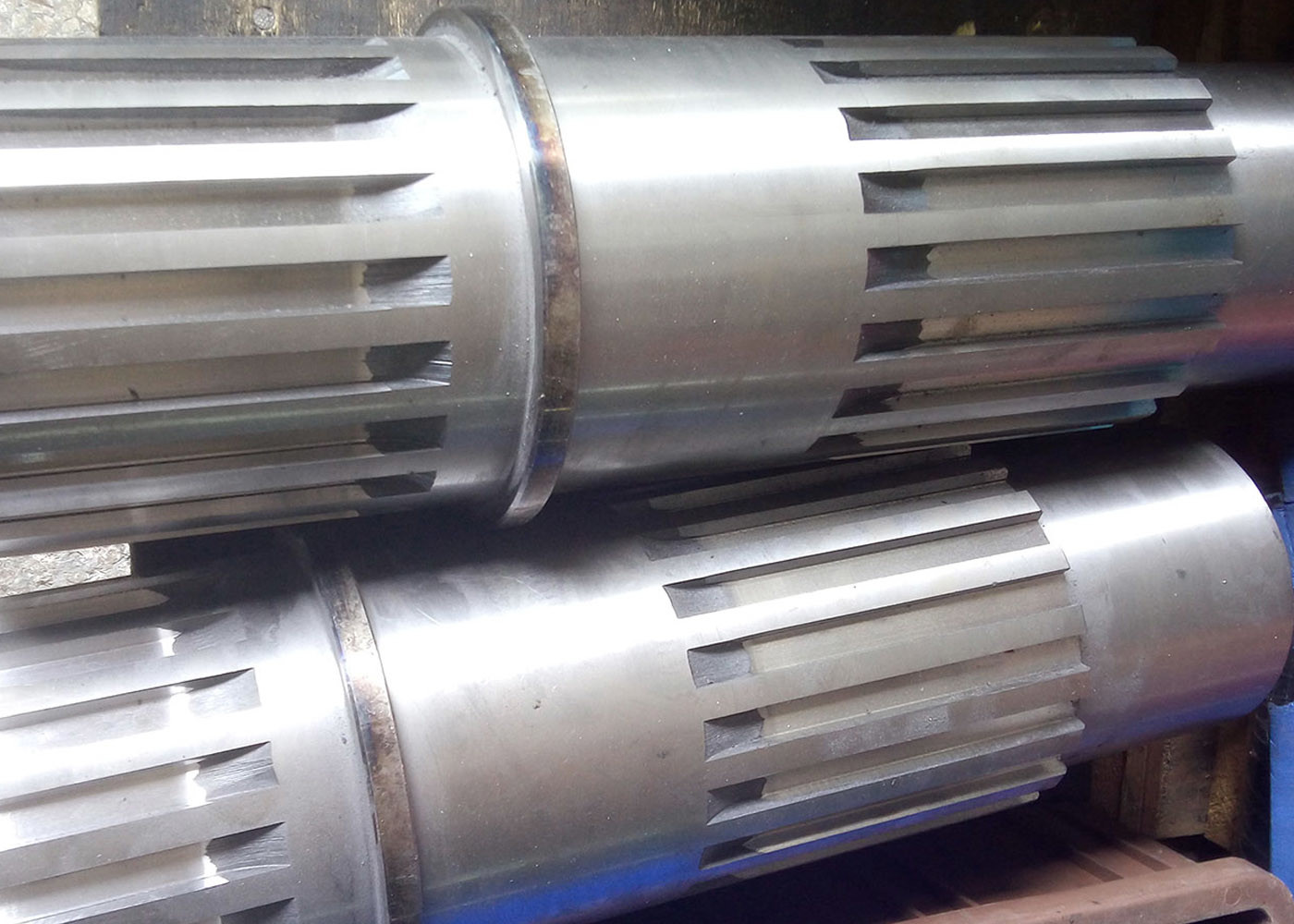

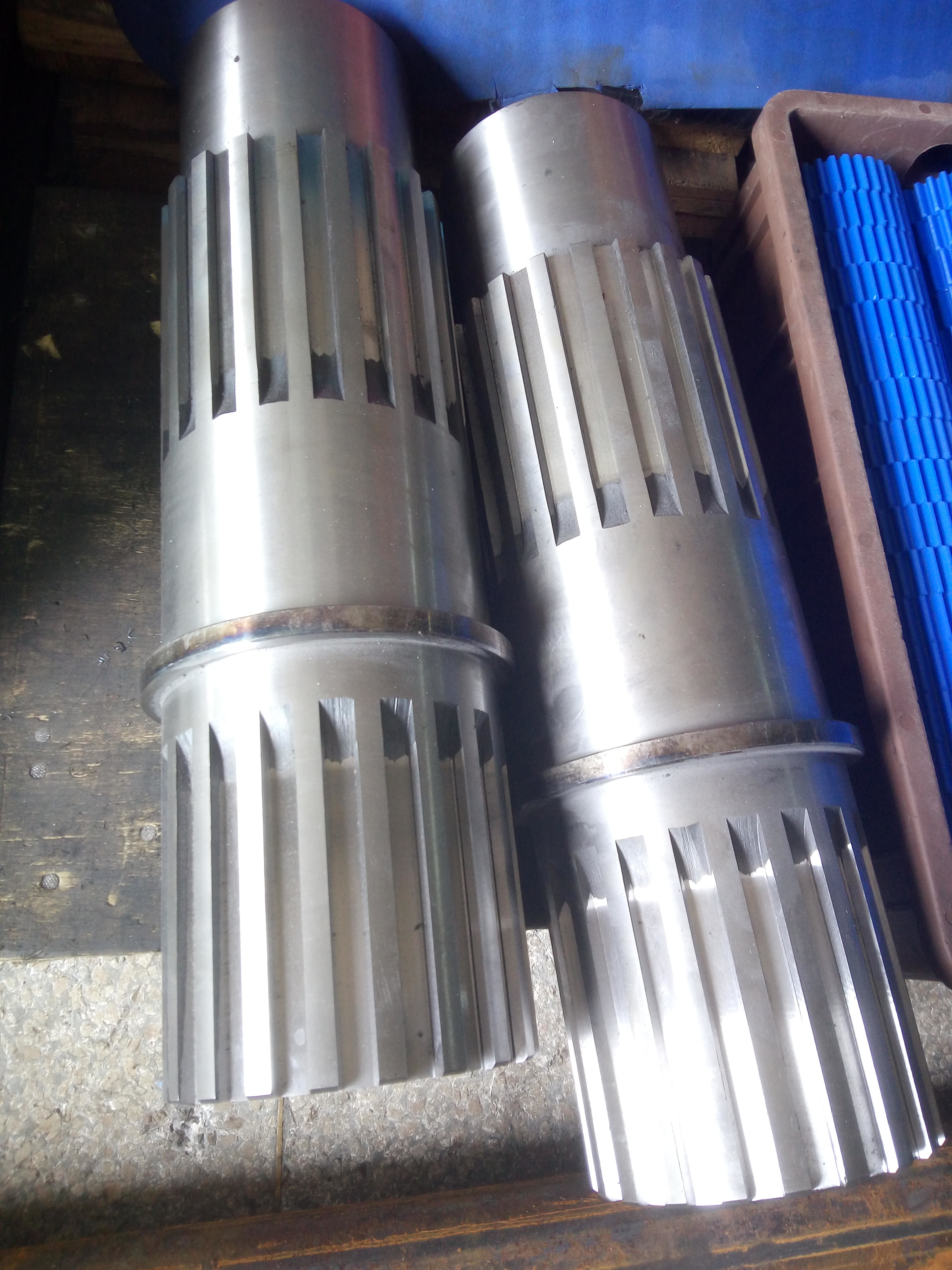

angepasste Legierungsstahl 20Cr2Ni4 Spleen Schleifmaschine Parallel Spleen Ausgangswelle
1) Beschreibung der Spline-Welle
Spline-Wellen sind Elemente einer mechanischen Konfiguration, die das Drehmoment übertragen.
Eine Splinenachse erreicht die Übertragung des Drehmoments durch Paarung mit einer weiblichen Splinenachse,
oder eine andere Form von Verbindungskomponenten, die die Bewegung in äußerer Richtung behindern
außerhalb des linearen Weges der Konfiguration.
2) Eigenschaften von Splinenschächten
Splinten und Zahnräder sind beide dazu bestimmt, Drehmoment zu übertragen, und beide verfügen über externe Zähne, die in
Ort mit einer Paarungskomponente.
Spinnwellen unterscheiden sich von Zahnrädern, da sie alle Zähne oder Rillen gleichzeitig zur Übertragung von Drehmoment verwenden.
Bei Zahnrädern dagegen wird das Drehmoment jeweils von einem Zahn übertragen.
3) Arten von Splinenschächten
a) Parallele Schlüsselspline (innere und äußere)
b) Involutionsspalten (innere und äußere)
c) Krönungsschleifen (innere und äußere)
d) Zahnräder (innere und äußere)
| Produkte | Rechteckige Splinenschächte |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Schiefer |
| Herstellung von Zahnrädern | Schleiffräsen/Schleifmahlen |
| Zähne schleifen | √ |
| Modul (M) | Gewohnheit |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | 30° |
| Helixwinkel (β) | |
| Zahngenauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
