| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SB22081503 |
| Min Bestellmenge: | 2 Sätze |
| Preis: | $70/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Länge: | 503 mm | Achsenwinkel: | 90° |
|---|---|---|---|
| DP: | 3.907 | Material: | 20CrMnTi |
| Neigungswinkel: | 16°13° | Wurzelwinkel: | 14°51' |
| Hervorheben: | 6,5-Modul-Gleason-Spiralgetriebewelle,Übertragungszahnräder und -wellen |
||

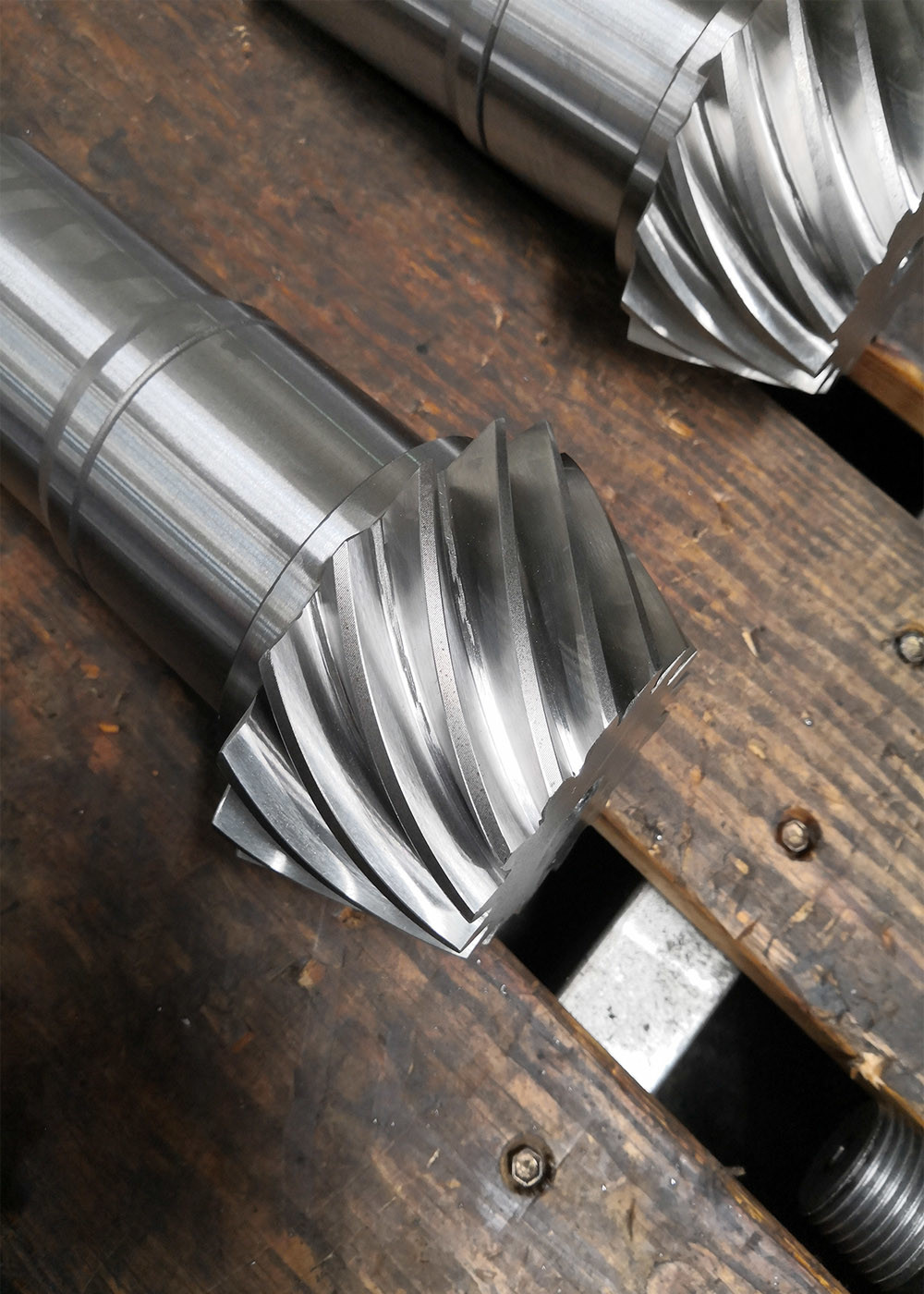

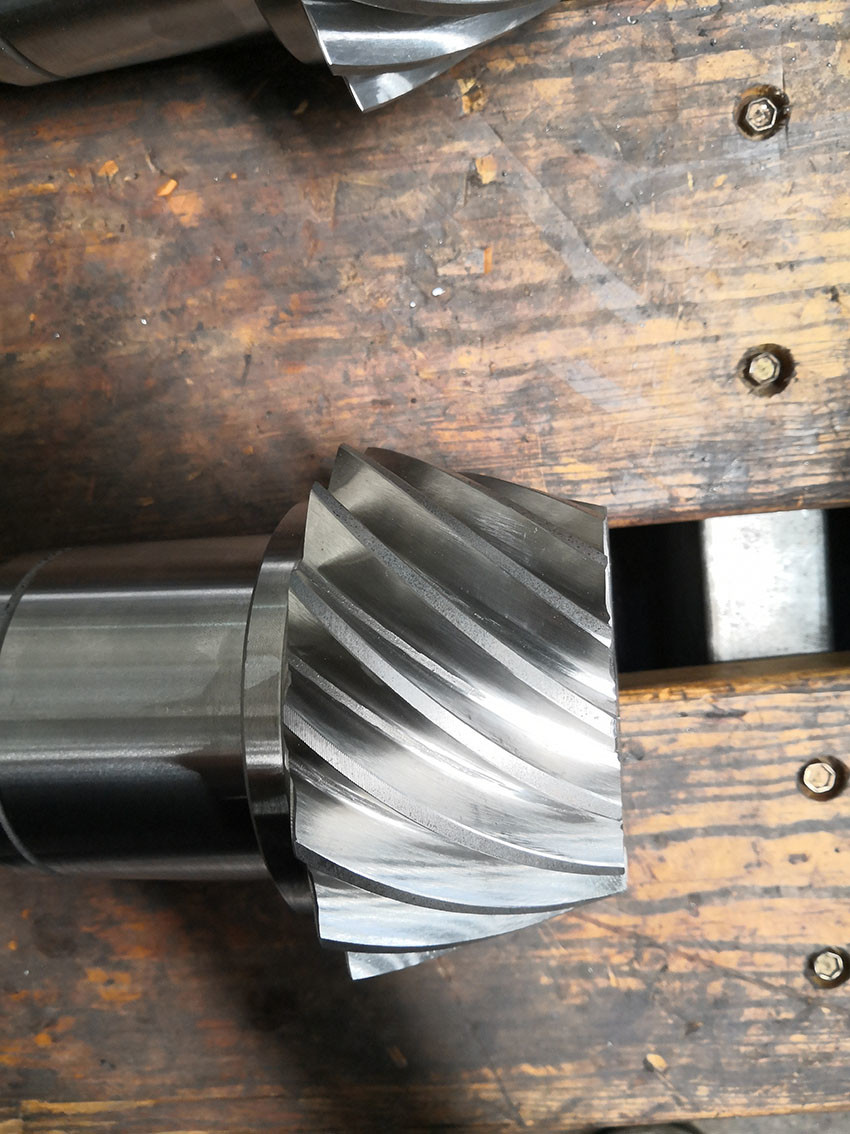

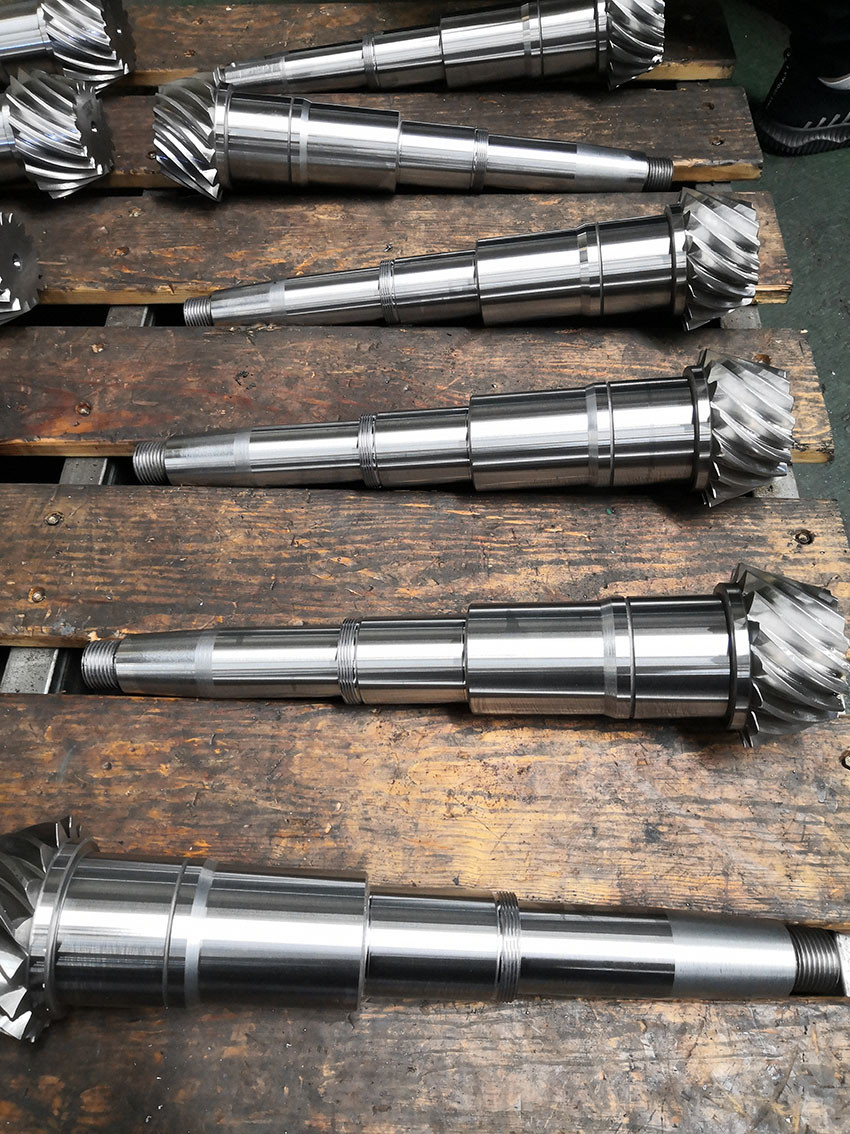

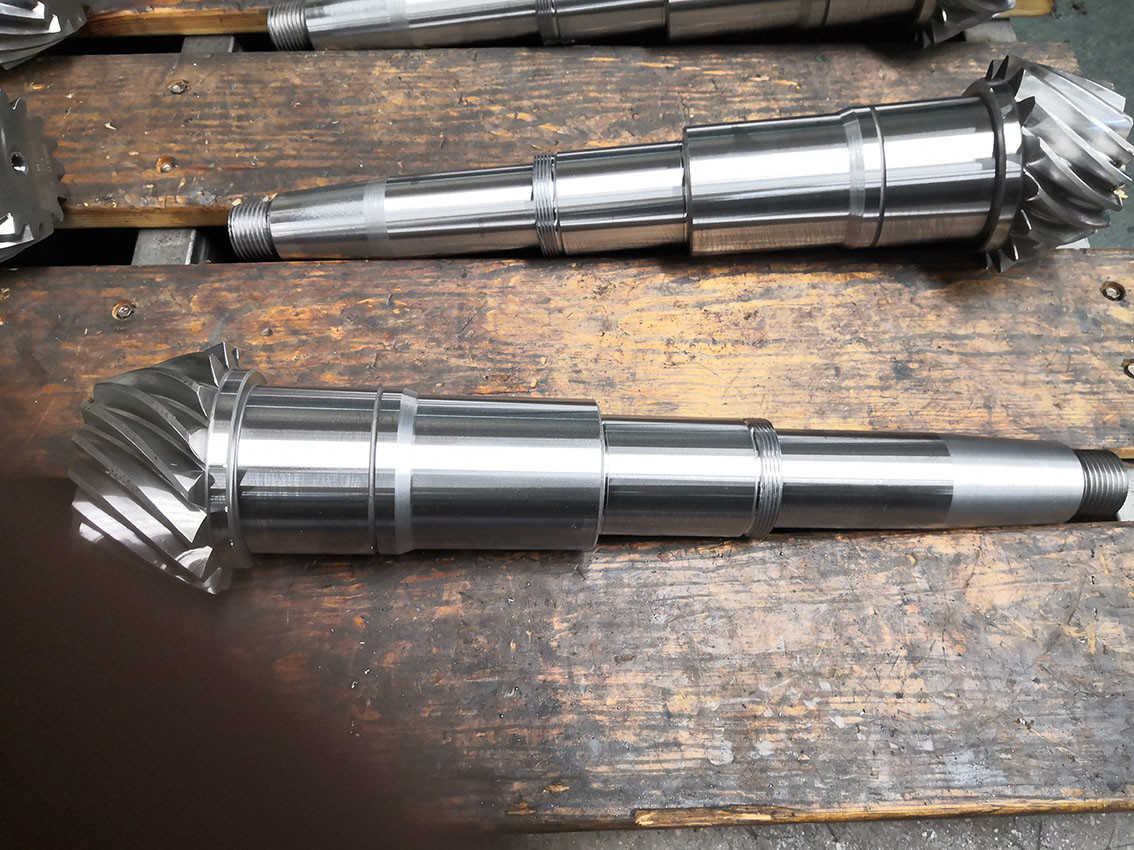

1) Beschreibung der Kegelradwelle mit Spiralverzahnung
Dieses Kegelrad mit Spiralverzahnung ist 6,5 M 16T mit einer Gesamtlänge von 503 mm
Die Rauheit der Welle ist Ra 0,8
Der Außendurchmesser beträgt Φ119,07
2) Herstellung von Kegelrädern mit Spiralverzahnung
Das Material ist gehärtet und angelassen 260-280 HB
Wärmebehandlung durch Aufkohlen 58-62 HRC
Einsatzhärtungstiefe 1,4-1,8 mm
Kernhärte 35-42 HRC
Verzahnungsfräsen und Verzahnungsschleifen
| Produkte | Kegelradwelle mit Spiralverzahnung |
| Kundenspezifisch | √ |
| Material | 20CrMnTi |
| Zahnradherstellung | Verzahnungsfräsen/Verzahnungsschleifen |
| Verzahnungsschleifen | √ |
| Modul (M) | 6.5 |
| Zähnezahl (Z) | 16 |
| Druckwinkel (α) | 20° |
| Steigungswinkel | 35° |
| Genauigkeitsgrad | ISO 6 Grade/ AGMA 11Grade |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62HRC |
| STAHLCODE-QUALITÄTEN VERGLEICH | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Produktionsausrüstung
Produktionsprozess
Schmieden Bearbeitung Schneiden
Wärmebehandlung Schleifen Inspektion
