| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SB22082101 |
| Min Bestellmenge: | 2 Sätze |
| Preis: | $70/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Gesamthöhe: | 14 | Spitzendurchmesser: | Φ46.17 |
|---|---|---|---|
| Helixwinkel: | 35° | Material: | 20CrMo |
| Zahnbreite: | 8 | Inneres Loch: | Φ32 |
| Hervorheben: | Gleason-Art Getriebe-gewundene Kegelradgetriebe,30T und 21T winden sich Kegelradgetriebe,Gleason-Art Getriebe |
||

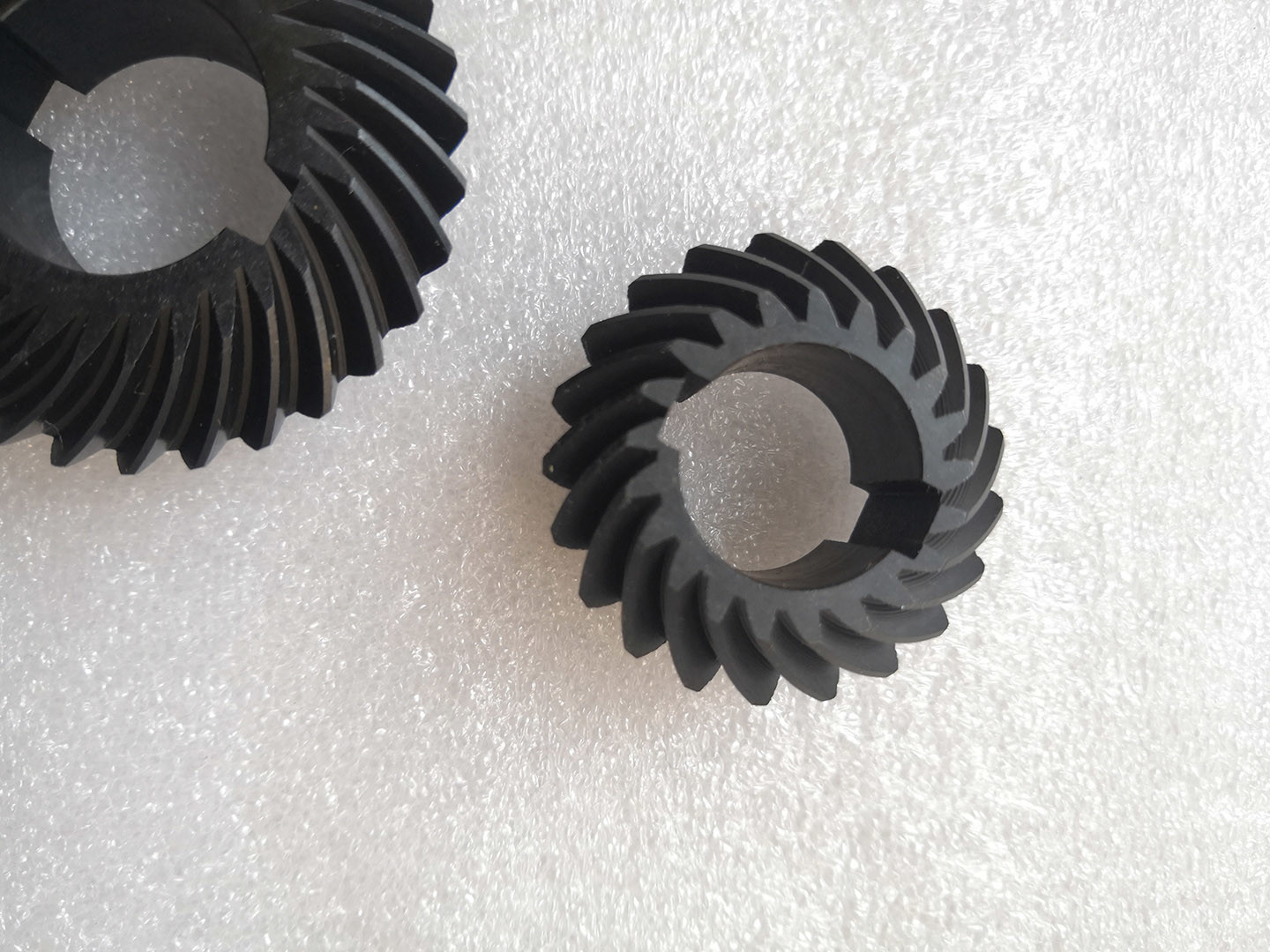

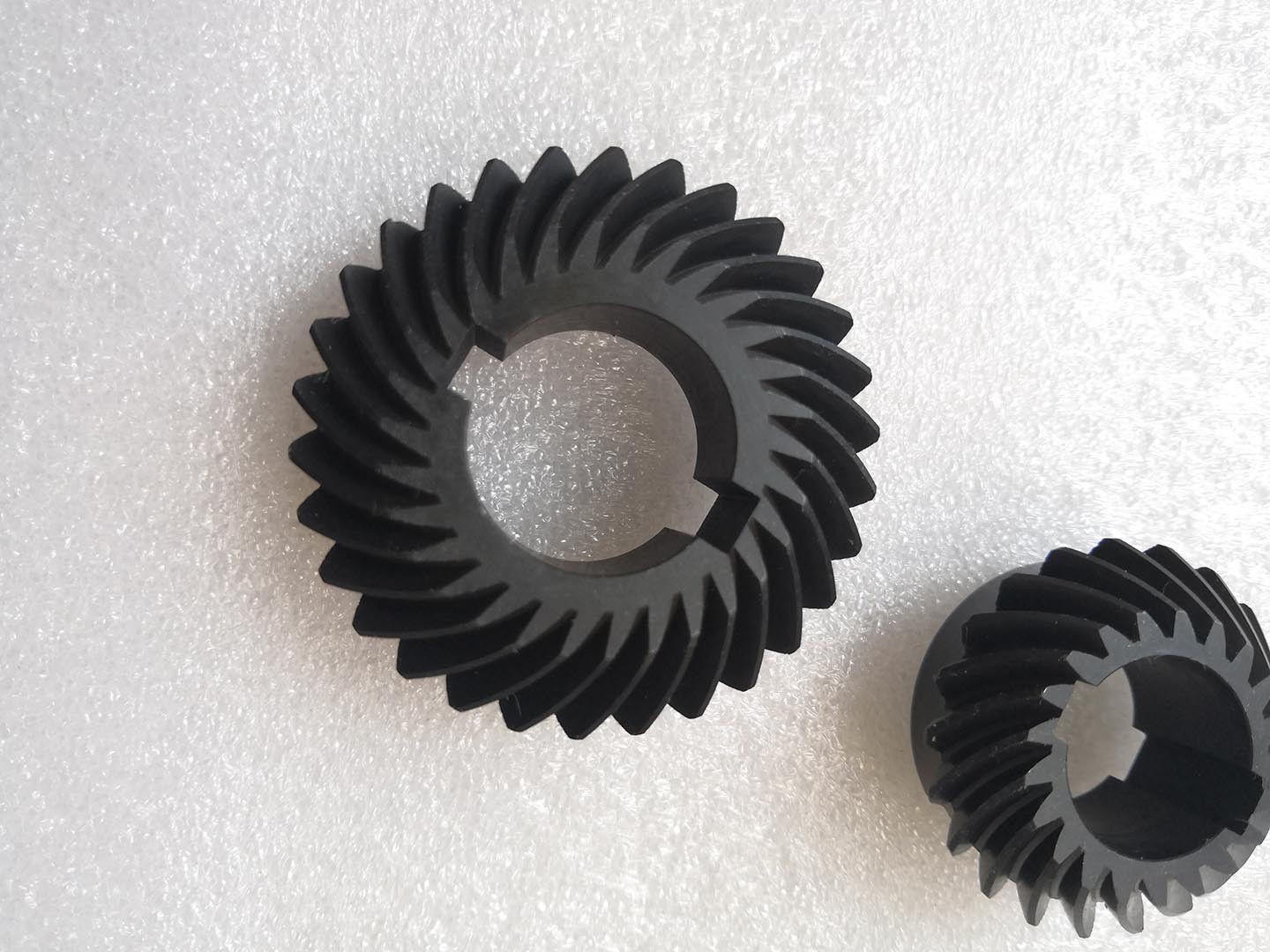

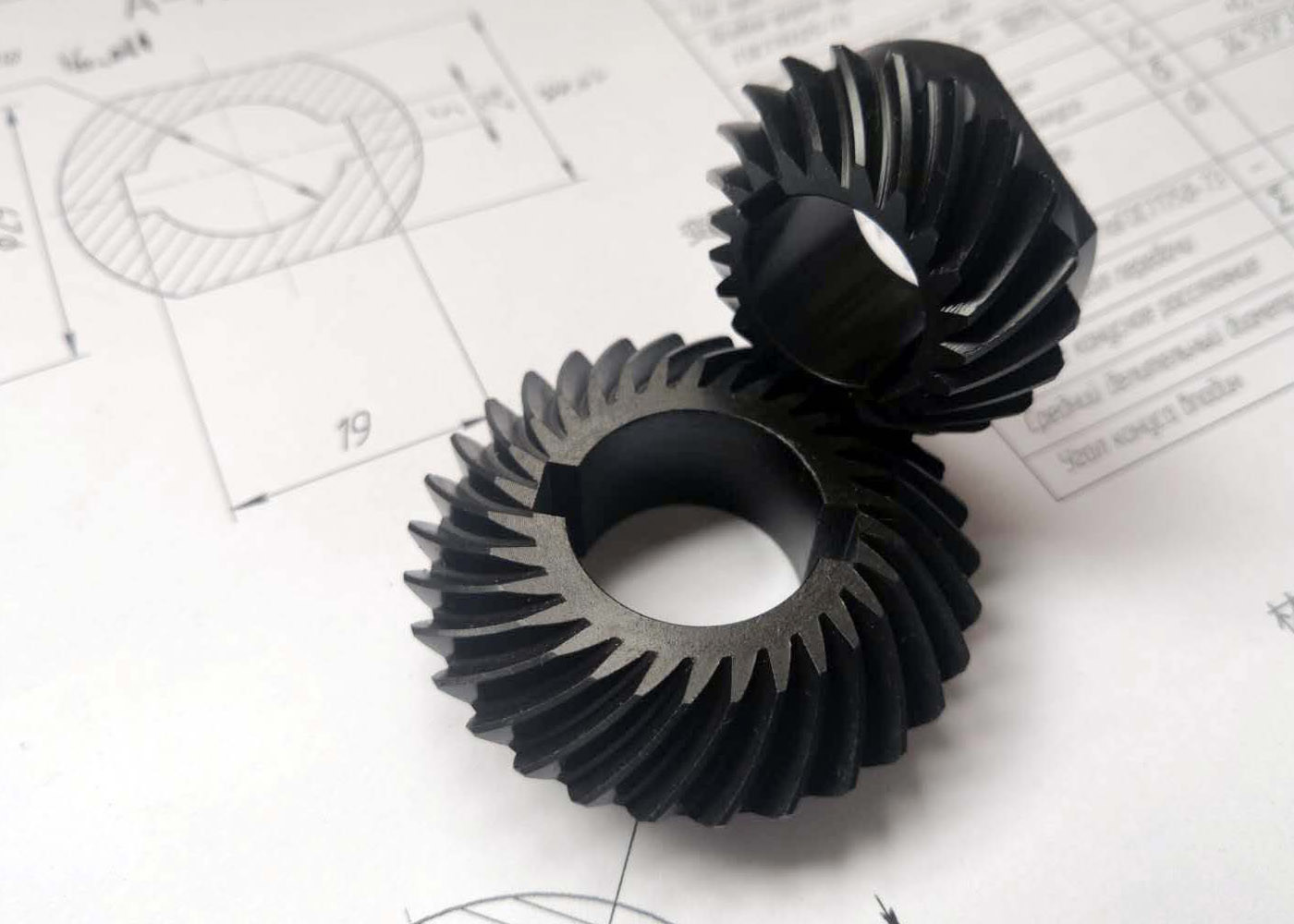

1) Beschreibung des Spiral-Bevel-Gang-Satzes
Spiral-Bevel-Zahnräder können als Gleason-Typen hergestellt werden (kreisförmiger Bogen mit nicht konstanter Zahntiefe),
Oerlikon- und Curvex-Typen (kreisförmiger Bogen mit konstanter Zahntiefe), Klingelnberg Cyclo-Palloid
(Epicykloid mit konstanten Zahntiefe) oder Klingelnberg Palloid.
Vorteile und Nachteile im Vergleich zu ihren gerade geschnittenen Cousins, wie es Helical Gears mit Spurgears tun.
Gerade Schrägradgetriebe werden in der Regel nur bei Geschwindigkeiten unter 5 m/s oder bei kleinen Getrieben bei 1000 U/m verwendet.
| Produkte | Spirale Schräggeräte-Set |
| Maßgeschneidert | √ |
| Material | 20CrMo |
| Herstellung von Zahnrädern | Ausrüstungsfräsen |
| Zähne schleifen | 1.5 |
| Modul (M) | |
| Anzahl der Zähne (Z) | 21/30 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 35° |
| Genauigkeitsgrad | ISO-Klasse 7/AGMA-Klasse 11 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
