| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SB22082102 |
| Min Bestellmenge: | 2 Sätze |
| Preis: | $70/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Gesamthöhe: | 14 | Spitzendurchmesser: | Φ1882 |
|---|---|---|---|
| Helixwinkel: | 35° | Material: | 20CrNi2MoA |
| Zahnbreite: | 50 | Inneres Loch: | Φ1650 |
| Hervorheben: | große gewundene Kegelradgetriebe 62T,Gewundene Kegelradgetriebe YIZGEAR,Gewundene Kegelradgetriebe stellten Modul 30 ein |
||

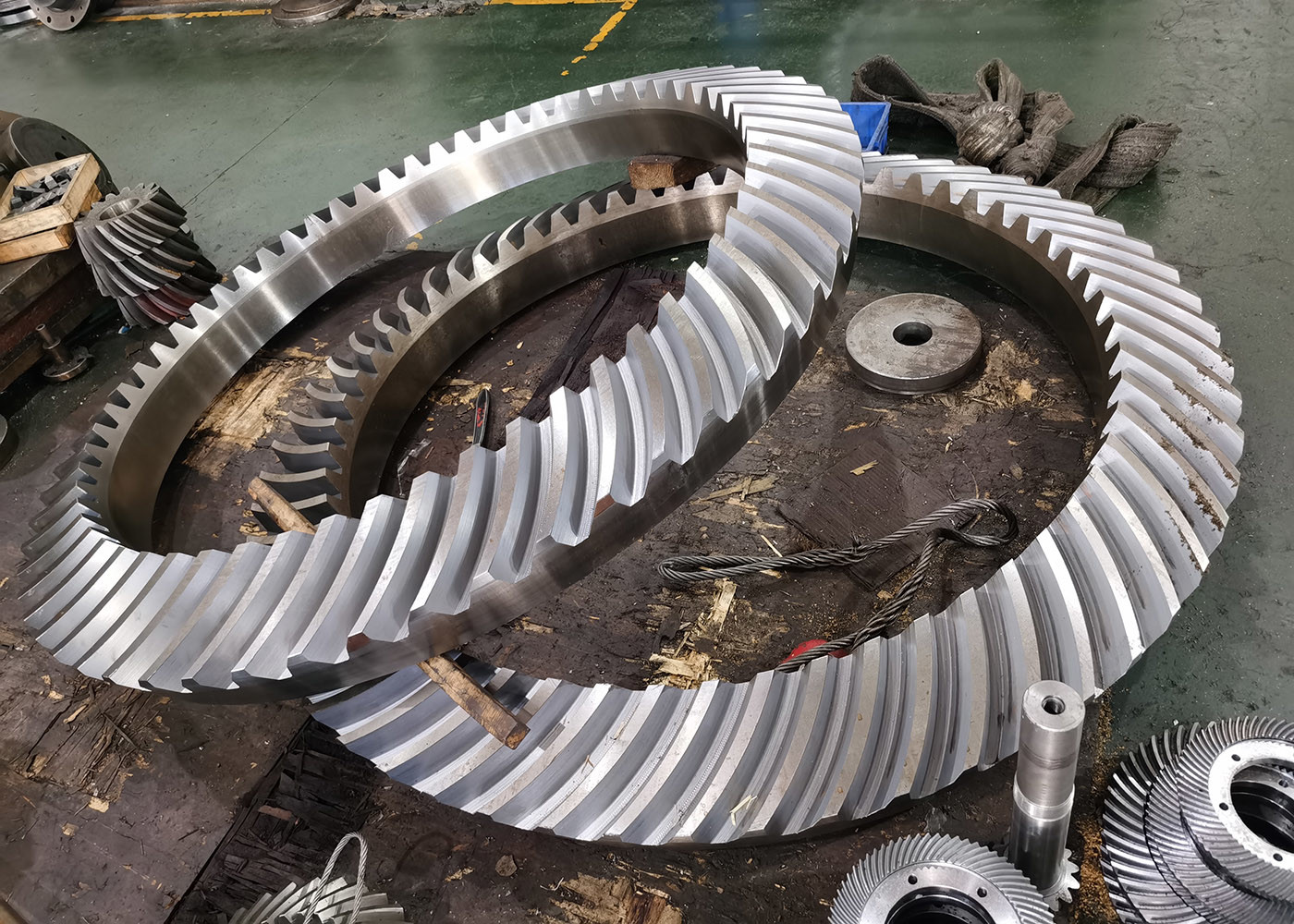

1) Herstellungskapazität von Kegelrädern
Gleason-Modul: 0,8 bis 30
Typ: Gleason- und Klingelnberg-Typ, bevorzugt Gleason-Typ
Maximaler Raddurchmesser: 2000 mm
Maximaler Ritzelachs-Durchmesser: 200 mm
Eigene Entwicklung und Berechnung von Zusammenfassungen nach der Gleason-Methode
Lieferung nur als Satz
Es ist immer besser, die Einbaumaße anzugeben
Überprüfung der Kontaktbilder auf Gleason-Prüfmaschinen
Verzahnungsschleifen nach der Wärmebehandlung
| Produkte | Kegelradsatz |
| Kundenspezifisch | √ |
| Material | 20CrNi2MoA |
| Zahnradherstellung | Verzahnungsfräsen |
| Verzahnungsschleifen | √ |
| DP | |
| Zähnezahl (Z) | 62T |
| Eingriffswinkel (α) | 20° |
| Schrägungswinkel (β) | 35° |
| Zahnradgenauigkeitsgrad | ISO 7 Grad/ AGMA 11 Grad |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62 HRC |
| STAHLCODE-VERGLEICH | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Produktionsausrüstung
Produktionsprozess
Schmieden Bearbeitung Zerspanen
Wärmebehandlung Schleifen Prüfung
