| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SB22082105 |
| Min Bestellmenge: | 2 Sätze |
| Preis: | $70/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Modul: | 12 | Neigungs-Durchmesser: | Φ476 |
|---|---|---|---|
| Außendurchmesser: | Φ503.22 | Zahnbreite: | 45 mm |
| Gesamthöhe: | 70 mm | Material: | SAE 4320 |
| Hervorheben: | Gleason AGMA 10-11 Kegelradgetriebe,Modul der Gleason-System-Kegelradgetriebe-12,12 Modul gleason Kegelradgetriebe |
||

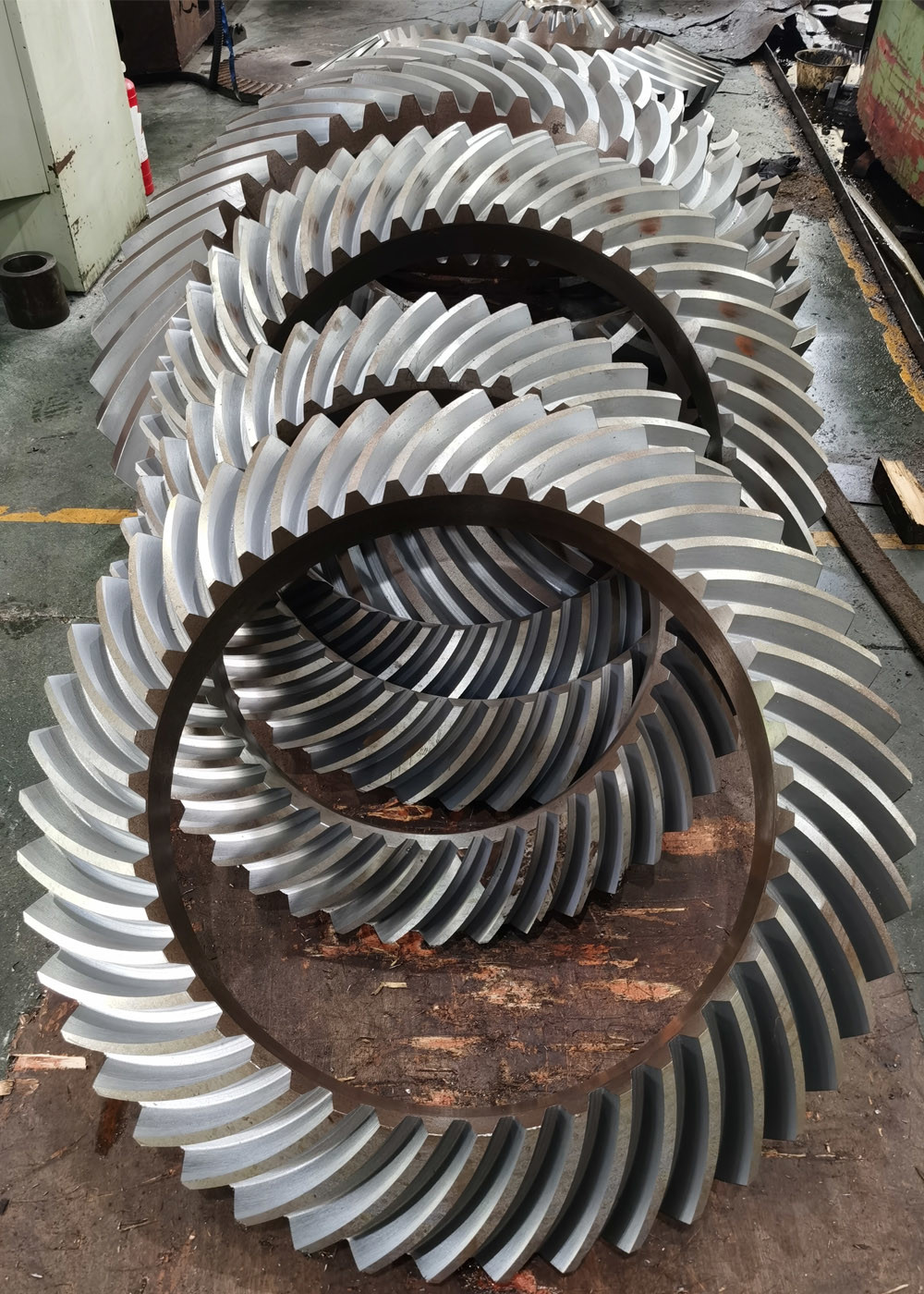

1) Merkmale des Kegelrads
Kegelräder sind für Anwendungen konzipiert, die hohe Drehzahlen und hohes Drehmoment erfordern.
Sie können dazu beitragen, die Verbraucherkosten zu senken, indem sie eine lange Lebensdauer mit minimalem Reparaturaufwand bieten
oder Ersatz. Bei Kegelrädern sind keine Versätze erforderlich und das Risiko einer Überhitzung ist deutlich reduziert.
Gekrümmte Zähne und eine tiefere Traktion zwischen diesen Zähnen gewährleisten eine höhere Anlagenverfügbarkeit, um
die flexible Leistung zu verbessern und die Lebensdauer der Ausrüstung zu verlängern.
| Produkte | Kegelradsatz |
| Kundenspezifisch | √ |
| Material | SAE 4320/ 20CrNi2MoA |
| Zahnradherstellung | Zahnradfräsen/Schleifen |
| Zahnradschleifen | |
| Modul | 12 |
| Zähnezahl (Z) | Kundenspezifisch |
| Druckwinkel (α) | 20° |
| Schrägungswinkel (β) | 35° |
| Zahnradgenauigkeitsgrad | AGMA 10-11Grade |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62 HRC |
| VERGLEICH DER STAHLCODE-QUALITÄTEN | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Produktionsausrüstung
Produktionsprozess
Schmieden Bearbeitung Schneiden
Wärmebehandlung Schleifen Inspektion
