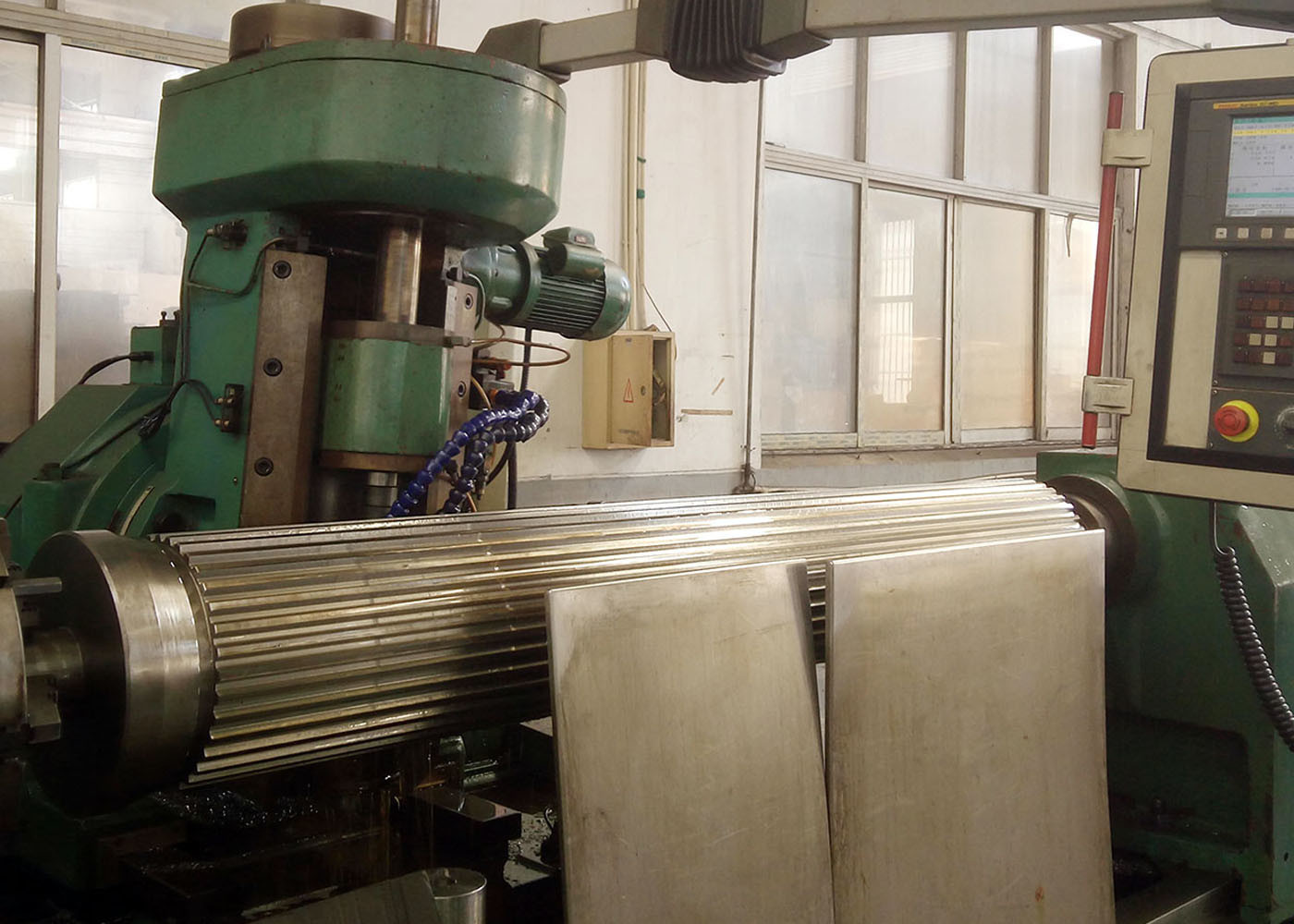

LÄRM 5480 Sporn-Ritzelwelle 20CrMnTi rieb verwickelte Keil-Eingangswelle

angepasste Legierung 20CrMnTi Stahl DIN 5480 Pinion Spline Ground Involute Spline Input Shaft

1) Hauptsächliche Ursachen von eingeschlossenen Splittern

a) Dicke und Höhe der Zähne.

Die Höhe und Dicke der Zähne auf einer Spline wird anhand der Wurzelfestigkeit der Spline und

die erwarteten Drehmomentanforderungen der Anwendung.

b) Druckwinkel der Anwendung; Splinten sind in der Regel in Druckwinkel 30, 37 erhältlich.5, und 45 Grad.

Größe und Druckwinkel werden anhand der gewünschten Zahnverbindung und Spline-Fit bestimmt.

c) Kupplungskonfiguration: Die Spulen können in Seiten- oder Großdurchmesserkupplungen konstruiert werden.

Großdurchmesserkopplungen haben eine genauere Anpassung als Seitenkopplungen und können sich weniger selbst ausrichten.

Darüber hinaus sind sie für interne und externe Spline-Komponenten weniger nachgiebig bei Größenabweichungen,

Während seitliche Splinten innerhalb größerer Größentoleranzen funktionieren können.

Im Idealfall sollten die Zähne und Rillen der gepaarten Teile genau miteinander verzahnt sein, wobei nur wenig oder gar kein Abstand zwischen ihnen besteht.
