| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SS220090301 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $150.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 55 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
| Herstellung: | Verkeilen Sie das Reiben | Härte: | 58-62 HRC |
|---|---|---|---|
| Grobheit: | Ra 0,8 bis 1.6 | Breite der Spalte: | 8 |
| Major Diameter: | 125 mm | Kerndurchmesser: | 118MM |
| Hervorheben: | LÄRM 5482 verwickelte Keilwelle,Verwickelte Keilwelle ISO 6,LÄRM 5482 Keilwelle |
||

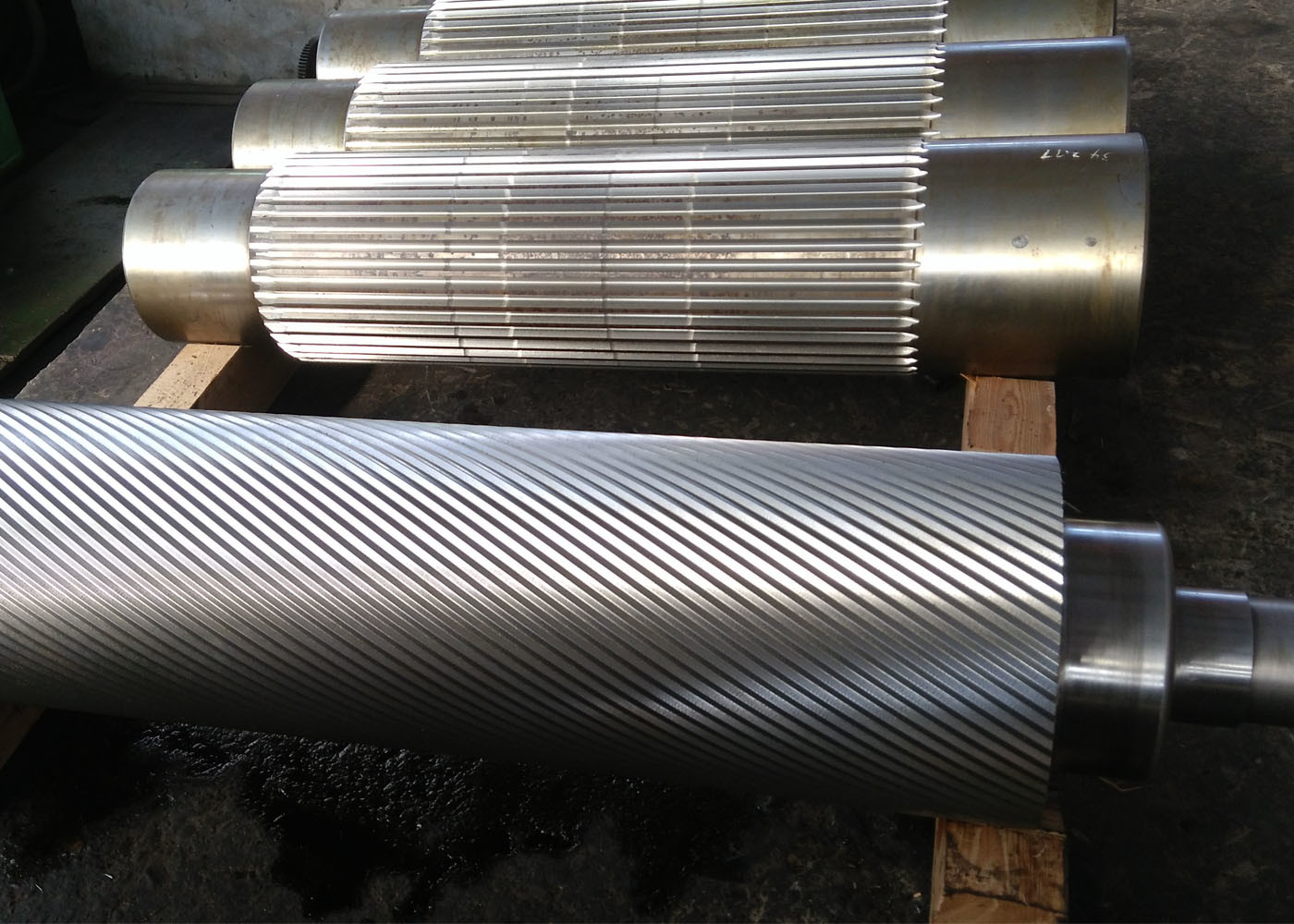

Auf Wunsch hergestellte DIN 5482 Involute Spline Grinding Splined Shaft Input Shaft
1) Arten von Involut-Spline
Die Involute-Splines verfügen über kurze und gleich weit entfernte Zähne, die eine größere Stärke bei zentrierter Spannungsverteilung ermöglichen.
Sie sind eine der am häufigsten verwendeten Arten von Spline-Wellen aufgrund ihrer Tendenz zur Selbstzentrierung, verbesserter struktureller Festigkeit,
und die Leichtigkeit, mit der sie an verschiedene Abmessungen angepasst werden können.
Zu den verfügbaren Arten gehören:
a) Großdurchmesser-Involutionsspalten
b) Filetwurzel-Involutionssplinten
c) Flachwurzel-Involutionsspalten
| Produkte | Einbeziehung von Splinenschacht |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Schiefer |
| Herstellung von Zahnrädern | Schleiffräsen/Schleifschleifen |
| Zähne schleifen | √ |
| Modul (M) | Gewohnheit |
| Anzahl der Zähne (Z) | Gewohnheit |
| Gewohnheit | 30° |
| Helixwinkel (β) | |
| Zahngenauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
