| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SS22090301 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $50.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 55 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
| Addendum: | 1.5 | Dedendum: | 2.7 |
|---|---|---|---|
| Härte: | 58-62 HRC | Major Diameter: | 69 |
| Kleiner Diameer: | 60.03 | Druckwinkel: | 30° |
| Hervorheben: | Legierter Stahl-verwickelte Keilwelle,Gang-Antriebsachse ANSI B92.1,Verwickelte Keil-Gang-Antriebsachse |
||

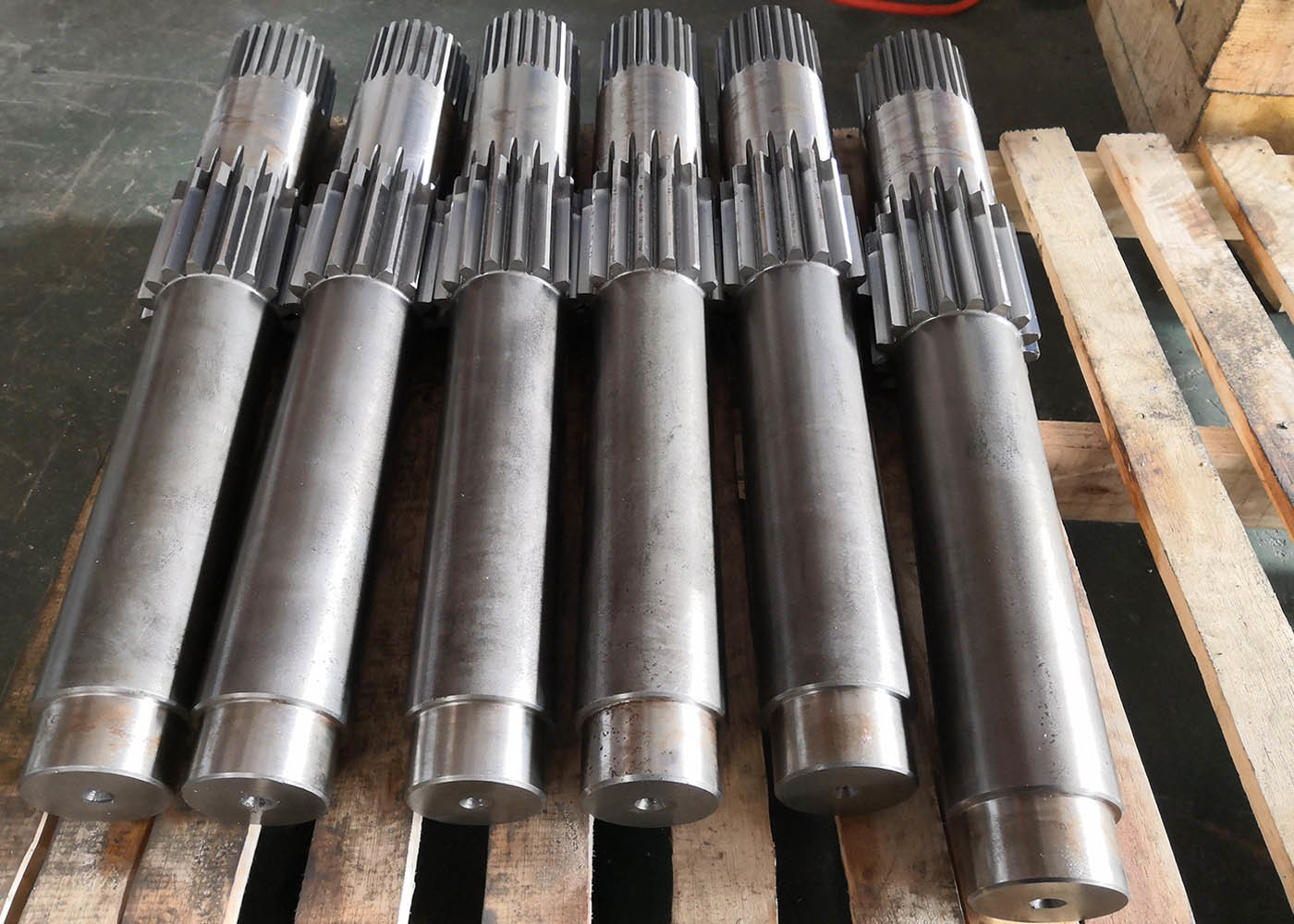

Übertragungsteile aus Legierungsstahl ANSI B92.1 Schleifschleifen Schleifschacht
1) Messung von Splinen
Involute Splines sind in mehreren Standarddruckwinkeln erhältlich.
Der Druckwinkel 30 Grad ist der am häufigsten verwendete Druckwinkel.
Die Messung des Druckwinkels von Splines ist ähnlich wie bei Zahnrädern, und Splines werden in der Regel auf die gleiche Weise geprüft
dass die äußeren und inneren Zahnräder überprüft werden, in der Regel durch Messungen über oder zwischen Pins.
Die Messung über oder zwischen Nadeln erfolgt, wenn spezifische Drahtgrößen zwischen den Getriebezähnen gegenüber einander und
Der Abstand zwischen den Außenseiten der Drähte wird dann mit Mikrometern gemessen.
Diese Messung kann auch zeigen, ob das Zahnrad das richtige Zahnprofil hat.
| Produkte | Rechteckige Splinenschächte |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Schiefer |
| Herstellung von Zahnrädern | Schleiffräsen/Schleifschleifen |
| Zähne schleifen | √ |
| Modul (M) | Gewohnheit |
| Anzahl der Zähne (Z) | Gewohnheit |
| Gewohnheit | 30° |
| Helixwinkel (β) | |
| Zahngenauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
