| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SS22090301 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $50.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 55 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
| Anzahl der Splinten: | 22 | Neigungs-Durchmesser: | 66 |
|---|---|---|---|
| Härte: | 58-62 HRC | Major Diameter: | 69 |
| Kleiner Diameer: | 60.03 | Druckwinkel: | 30° |
| Hervorheben: | Ritzelwelle des Keil-20CrMnTi,Getriebe-Welle ANSI B92.1,Welle des Getriebe-20CrMnTi |
||

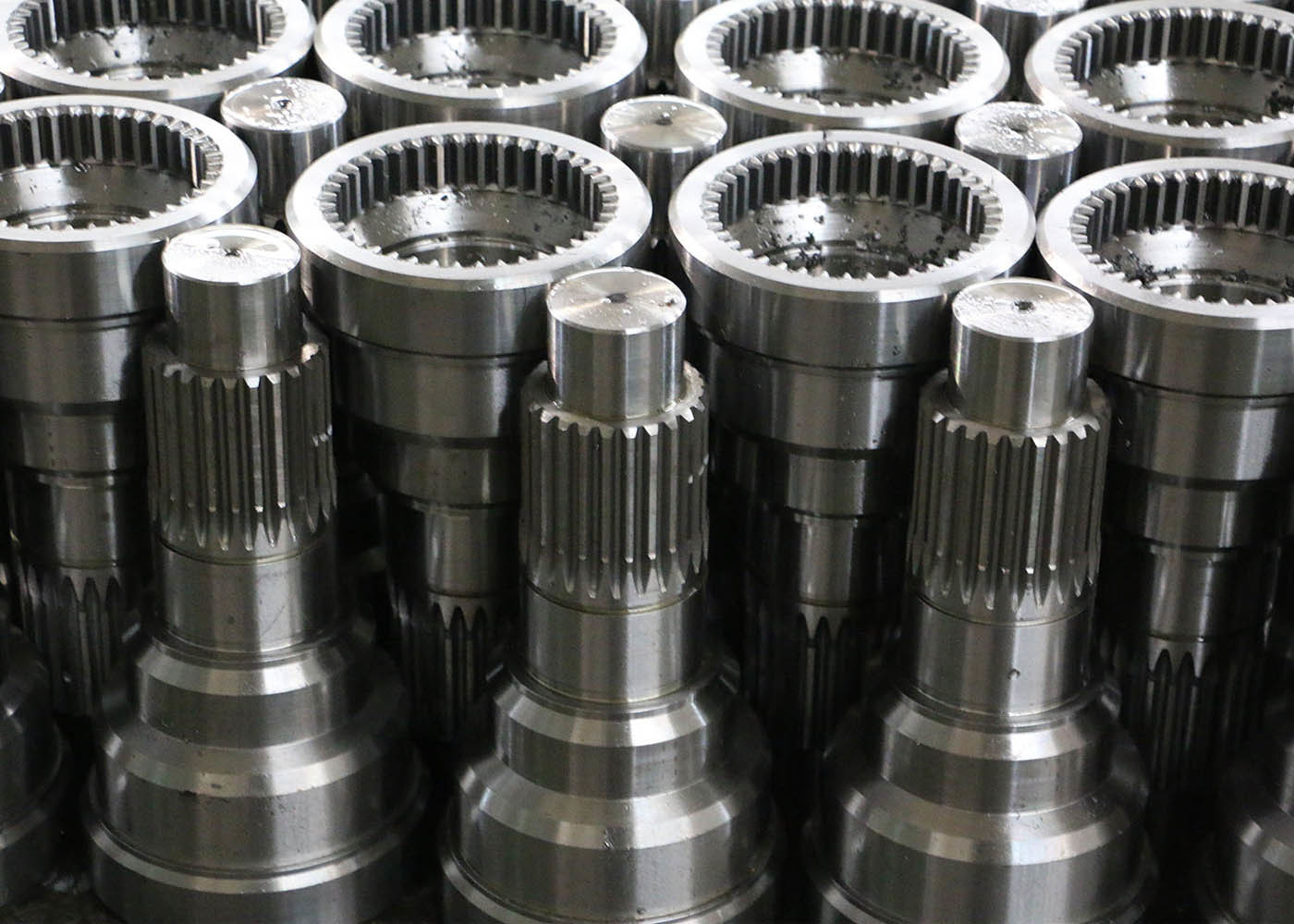

Kundenspezifischer legierter Stahl 20CrMnTi ANSI B92.1 Verzahnungsschleifen Evolventenverzahnungswelle
1) Merkmale der Verzahnungswelle
Evolventenverzahnungen sind die vorherrschende Form von Verzahnungen, da sie stärker als geradseitige Verzahnungen sind und einfacher zu schneiden und anzupassen sind.
Evolventenverzahnungen haben Zähne ähnlich wie Zahnräder, außer dass die Verzahnungszähne viel kürzer sind und sich nicht rollen.
Die Außenverzahnungen können entweder durch Wälzfräsen oder durch einen Verzahnungsformer hergestellt werden.
Innenverzahnungen können durch Räumen oder einen Verzahnungsformer hergestellt werden.
Die einfachste Methode zur anfänglichen Auswahl einer Evolventenverzahnung basierend auf einem Wellendurchmesser ist die Ermittlung eines anfänglichen Teilkreisdurchmessers im Modul.
Evolventenverzahnungen werden für feste Enden für Gleitverbindungen von Wellen mit Naben verwendet.
Während Verzahnungen in der Kraftübertragung ähnlich wie Zahnräder verwendet werden, ist diese Eigenschaft von Verzahnungen nicht an das Evolventenprofil gebunden, das Verzahnungen auch mit Zahnrädern teilen.
Das Evolventenprofil ist auf die Herstellungstechniken für die Verzahnungen zurückzuführen
| Produkte | Rechteckige Verzahnungswellen |
| Kundenspezifisch | √ |
| Zahnradprofiltyp | Verzahnung |
| Zahnradherstellung | Verzahnungsfräsen / Verzahnungsschleifen |
| Zahnradschleifen | √ |
| Modul (M) | Kundenspezifisch |
| Zähnezahl (Z) | Kundenspezifisch |
| Druckwinkel (α) | 30° |
| Schrägungswinkel (β) | Kundenspezifisch |
| Zahnradgenauigkeitsgrad | ISO 6-7 Grad |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62 HRC |
| STAHLCODE-QUALITÄTSVERGLEICH | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
