| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SB22112203 |
| Min Bestellmenge: | 2 Sätze |
| Preis: | $700/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Breite: | 120 mm | Profil-Art: | Gleason |
|---|---|---|---|
| Grobheit: | Ra 0,8 | Außendurchmesser: | 365 |
| Herstellung: | Leistungsschiffen | Marke: | OEM-Produkte |
| Hervorheben: | Spiralkegelrad,rechtsseitiges Ritzel,Spiralkegelräder mit externer Keilverzahnung |
||
1) Richtung des Spiral-Bevel-Zuges
a) Rechte Hand
Ein rechtsgerichtetes Spiralgewebe ist ein Gewebe, bei dem die äußere Hälfte eines Zahnes im Uhrzeigersinn geneigt ist.
b) Linke Hand
Ein linksgerichteter Spiral-Kanzgerät ist ein Zahngerät, bei dem die äußere Hälfte des Zahnes gegen den Uhrzeigersinn geneigt ist.
2) Was ist Machtverschwendung?
Das Leistungsskiving ist ein kontinuierliches Schneidverfahren, das es ermöglicht, die Bearbeitung in einer einzigen Anordnung durchzuführen.
Die Möglichkeit, das komplette Bauteil in einer Mehrzweckmaschine oder einem Bearbeitungszentrum in einer einzigen Einrichtung zu bearbeiten
Verkürzt die Produktionszeit, verbessert die Qualität.

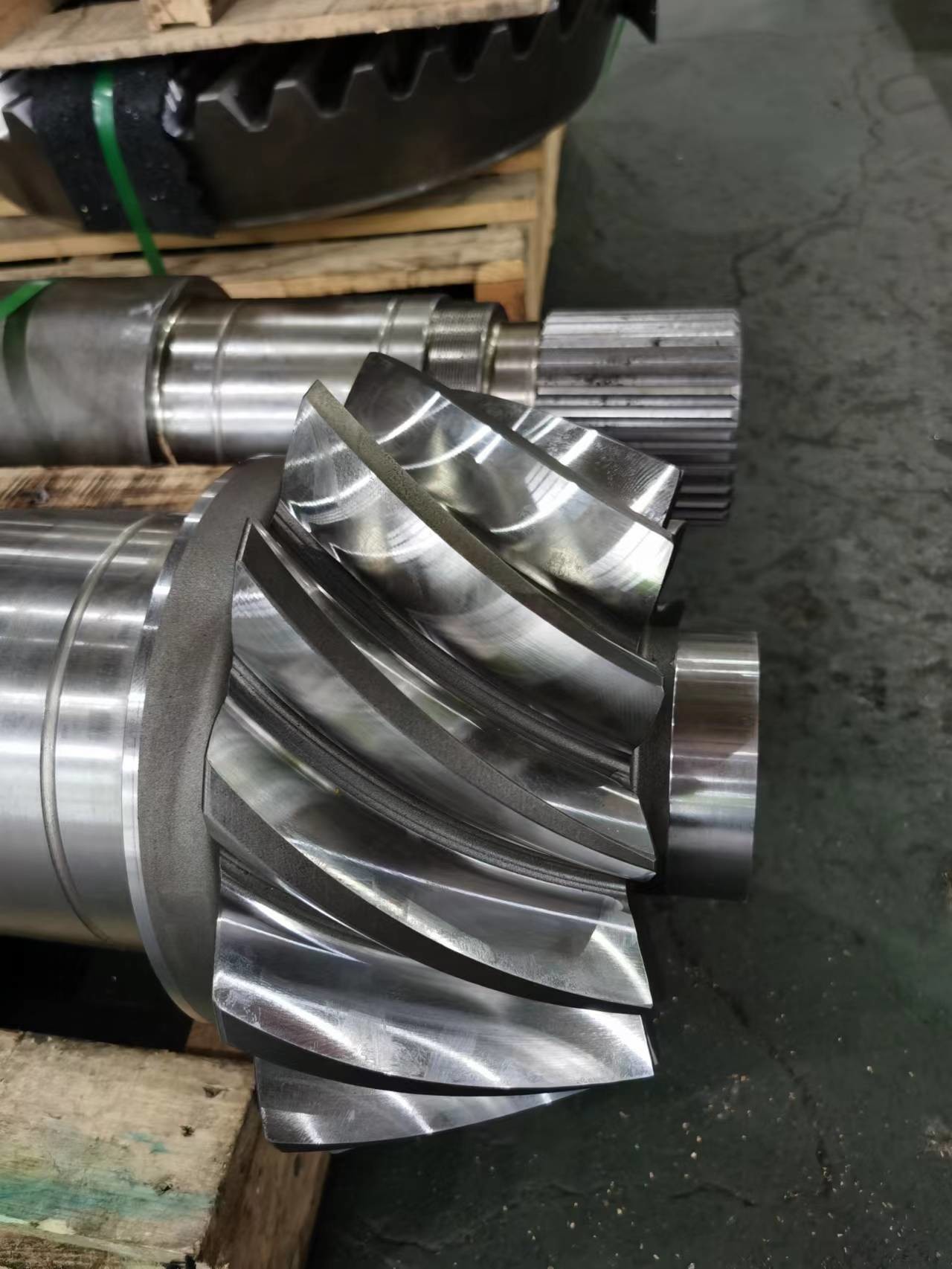

| Produkte | Spirale Bevel-Zahnräder mit äußeren Splittern |
| Maßgeschneidert | √ |
| Material | 17CrNiMo6/18CrNiMo7 |
| Herstellung von Zahnrädern | Ausrüstungsschleifen & Ausrüstungszähne schleifen |
| Zähne schleifen | √ |
| DP | 2.54 |
| Anzahl der Zähne (Z) | 14T |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 35° |
| Zahngenauigkeitsgrad | ISO-Klasse 6/AGMA-Klasse 11 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRCV |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
