| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SB22112701 |
| Min Bestellmenge: | 2 Sätze |
| Preis: | $270/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Druckwinkel: | 20° | Achsenwinkel: | 90° |
|---|---|---|---|
| Helixwinkel: | 35° | Material: | 17CrNiMo6 |
| Zahnbreite: | 70 | Profi-Typ: | Gleason |
| Hervorheben: | Getriebekegelradsatz,Stahlspiralzahnradschleifen,17CrNiMo6 Spiralkegelräder |
||

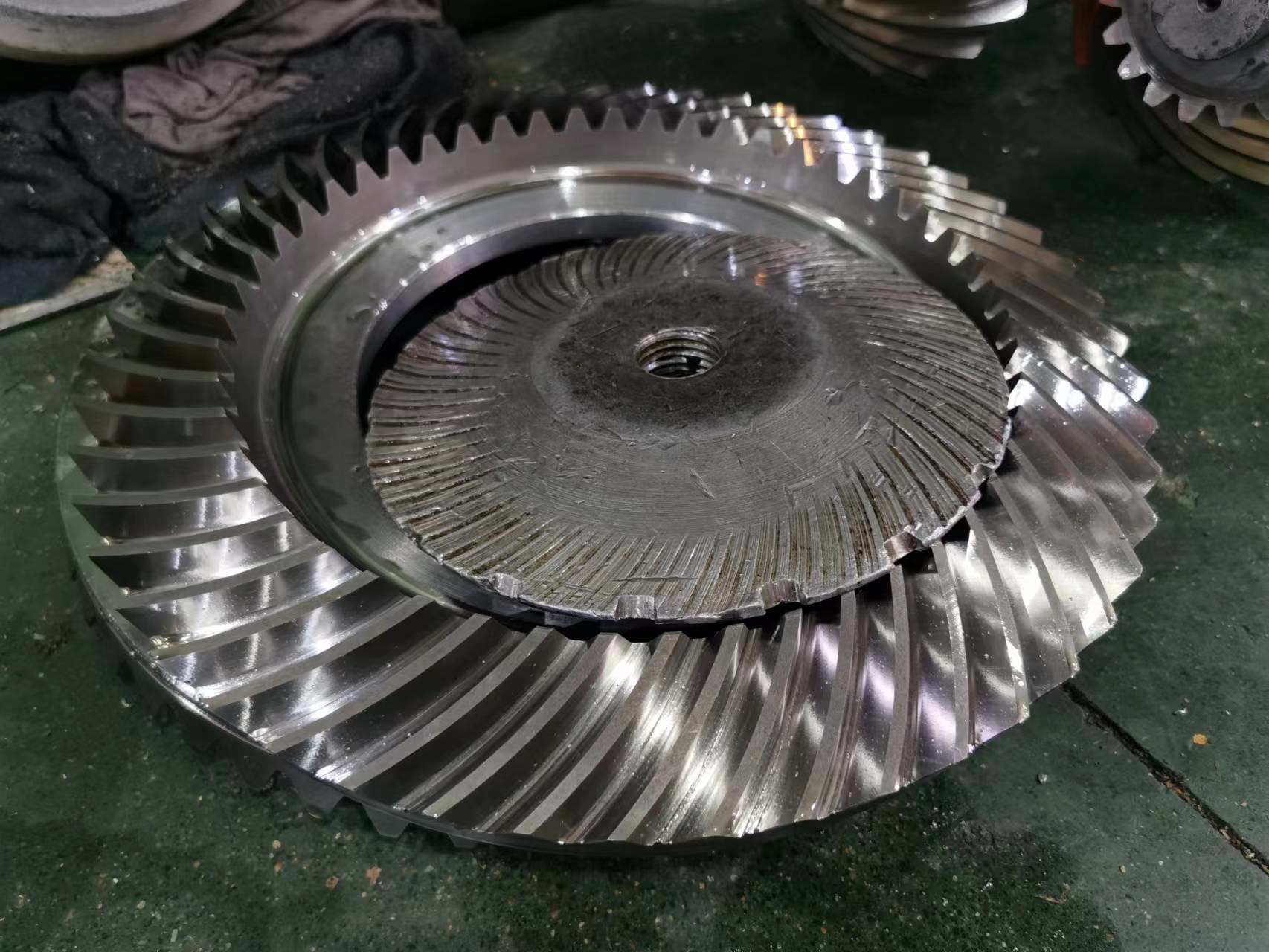

1) Produktionsbeschreibung von Spiral-Kegelrädern
Modul Gleason: 0,8 bis 30
Typ: Gleason und Klingelnberg Typ, Gleason Typ bevorzugt
Maximaler Raddurchmesser: 2000 mm
Maximaler Ritzelwellendurchmesser: 200 mm
Eigene Berechnung und Zusammenfassung nach der Gleason-Methode
Es ist immer besser, die Einbaumaße anzugeben.
Überprüfung der Kontaktbereiche auf Gleason-Testmaschinen
Schleifen der Verzahnung nach der Wärmebehandlung.
| Produkte | Spiral-Kegelradsatz |
| Kundenspezifisch | √ |
| Material | 17CrNiMo6 |
| Zahnradherstellung | Verzahnungsfräsen |
| Verzahnungsschleifen | √ |
| DP | 5 |
| Zähnezahl (Z) | 62T |
| Druckwinkel (α) | 20° |
| Schrägungswinkel (β) | 35° |
| Zahnradgenauigkeitsgrad | ISO 7 Grade/ AGMA 11Grade |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62HRCV |
| STAHLCODE-QUALITÄTEN VERGLEICH | |||||
| CHINA/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMn420 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
Produktionsausrüstung
Produktionsprozess
Schmieden Bearbeitung Schneiden
Wärmebehandlung Schleifen Inspektion
