| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SB22122701 |
| Min Bestellmenge: | 2 Sätze |
| Preis: | $700/Set |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Mangan: | 6,5 | Angulo De Presion: | 20° |
|---|---|---|---|
| Sentido De Helice: | Izquierdo | Diametro-Äußeres: | 62,03 |
| Calidad: | AGMA 10-12 | Altura: | 11,26 |
| Gegenreaktion: | 0.18~0.22 | Diametro De Paso: | 45,50 |
| Hervorheben: | Wärmebehandlungs-gewundene Kegelradgetriebe,62 HRC winden sich Kegelradgetriebe,Grad-gewundene Kegelradgetriebe AGMA 11 |
||

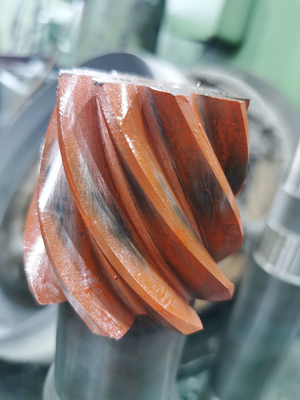

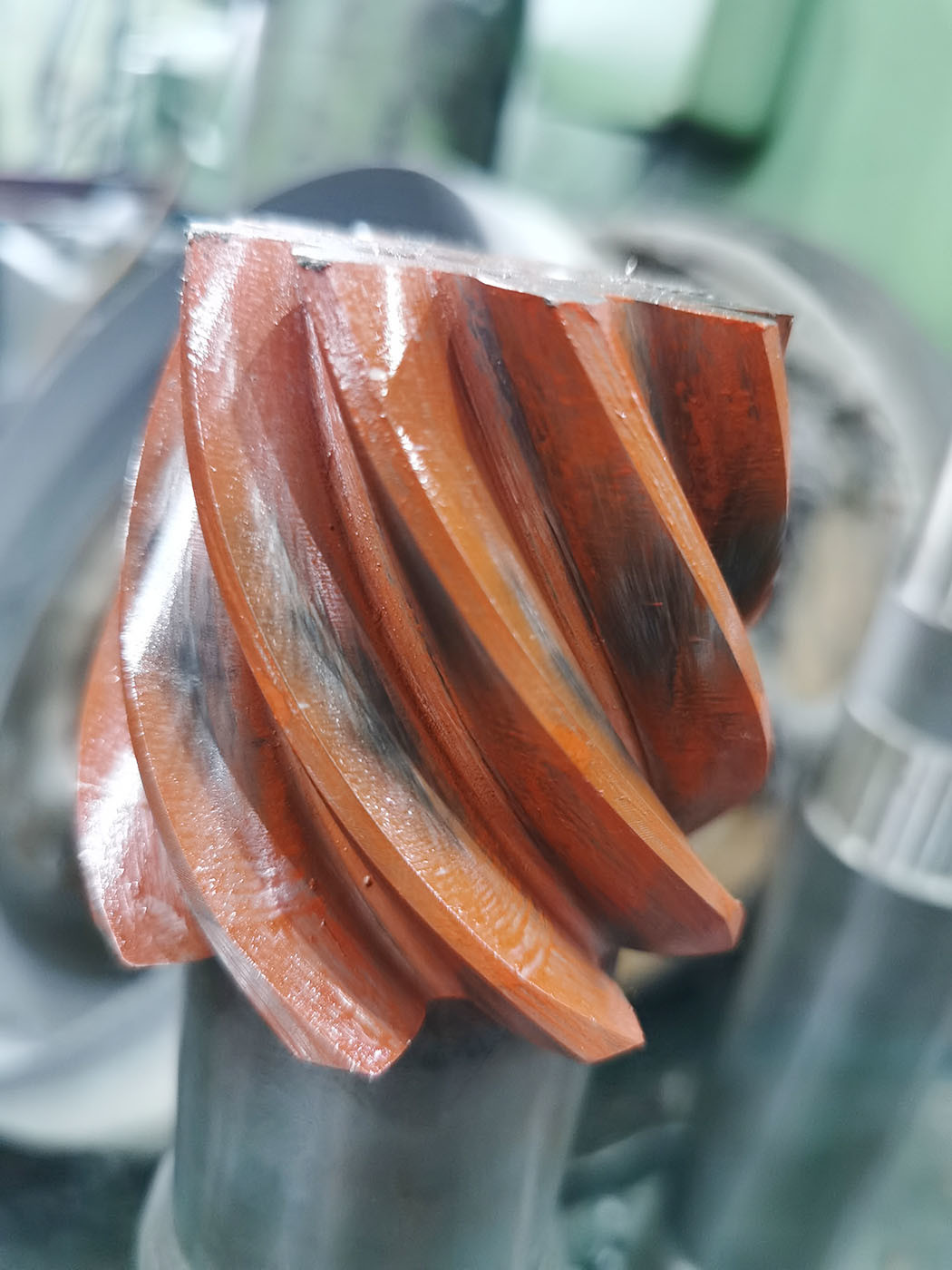

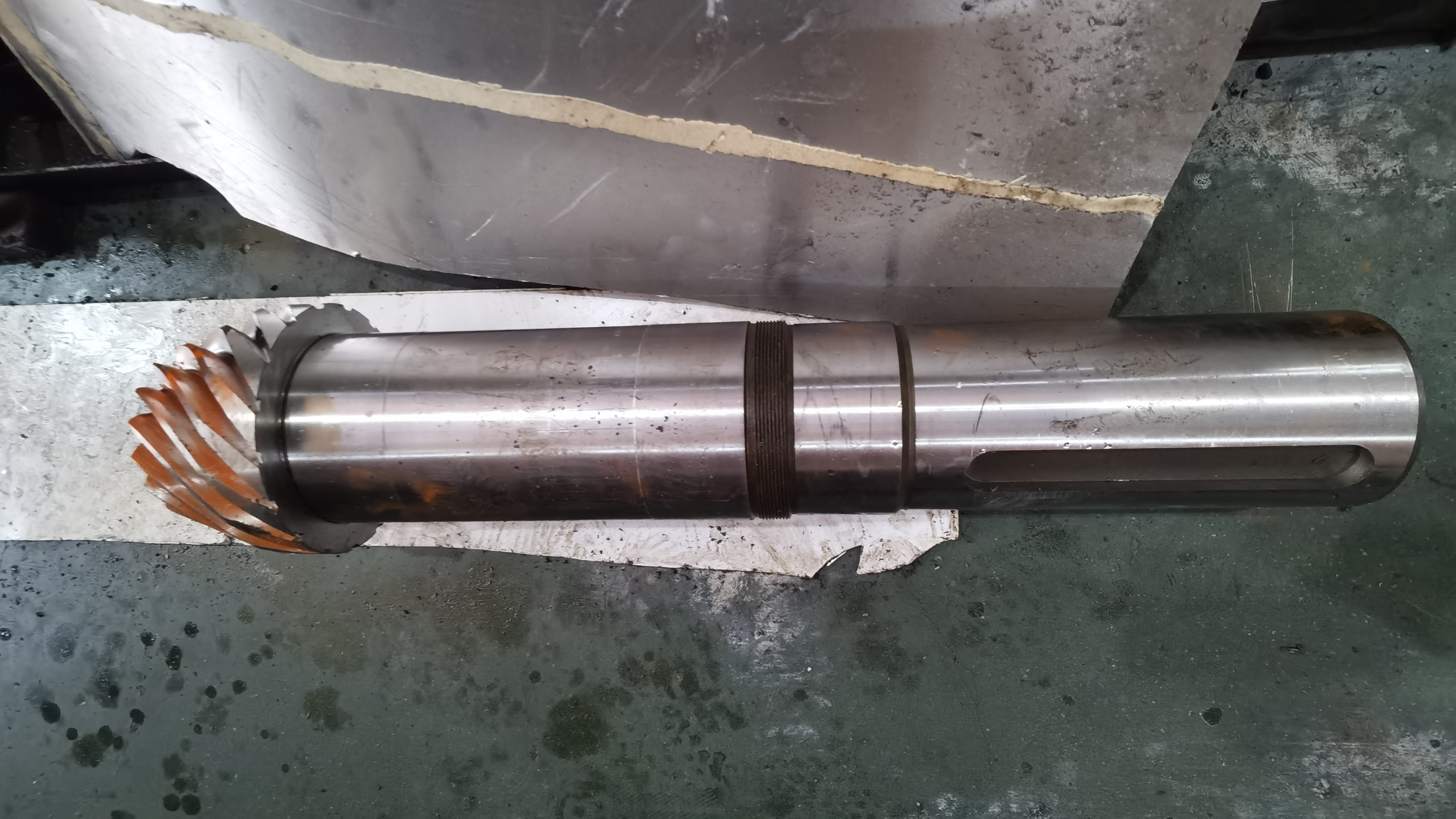

KEGELRADWELLE SPIRAL Z 7
Material: SAE 4320/20CrNi2MoA
GRUNDWINKEL 8°28'6.6"
TEILUNGSWINKEL 9°41‘19.68"
KOPFWINKEL 13°42'46.08"
WÄRMEBEHANDLUNG: AUFKOHLEN
HÄRTE: 58-62 HRC
| Produkte | Kegelradsatz Spirale |
| Kundenspezifisch | √ |
| Material | 20CrNiMoA/AISI/SAE 8620 |
| Zahnradherstellung | Zahnradschleifen |
| Teilungsdurchmesser | 6.5 |
| Modul | |
| Zähnezahl (Z) | 7 |
| Eingriffswinkel (α) | 20° |
| Schrägungswinkel (β) | 35° |
| Zahnradgenauigkeitsgrad | AGMA 10-11Grade |
| Wärmebehandlung | AUFKOHLEN |
| Oberflächenhärte | 58-62HRC |
| STAHLCODE-QUALITÄTEN VERGLEICH | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Produktionsausrüstung
Produktionsprozess
Schmieden Bearbeitung Schneiden
Wärmebehandlung Schleifen Inspektion
