| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SB23032601 |
| Min Bestellmenge: | 2 Sätze |
| Preis: | $800/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Ausrichtung: | Die rechte Hand | Achsenwinkel: | 90° |
|---|---|---|---|
| Helixwinkel: | 35° | Härte: | 220-260 HB |
| Verzahnungen: | 53 | Material: | 20CrNi2MoA |
| Hervorheben: | Gewundenes Stahlkegelradgetriebe SAE 4320,Gewundenes Kegelradgetriebe-Stahlc$mahlen,20 Modul-gewundenes Kegelradgetriebe |
||
Helixwinkel: 35°
Druckwinkel: 20°
Herstellungsart Gelason
Zusatzkoeffizient 0.85
Koeffizientfreiheit 0.188
Durchmesser 1.27
Kreisförmiger Tonhöhe 62.832
1) Eigenschaften von Spiralschrägen
Das Spiralgewebe sollte in Paaren ausgetauscht werden.
Sowohl die linken als auch die rechten Zahnräder sollten zusammen ausgetauscht werden.
2) Herstellung von Spiralebelgeräten

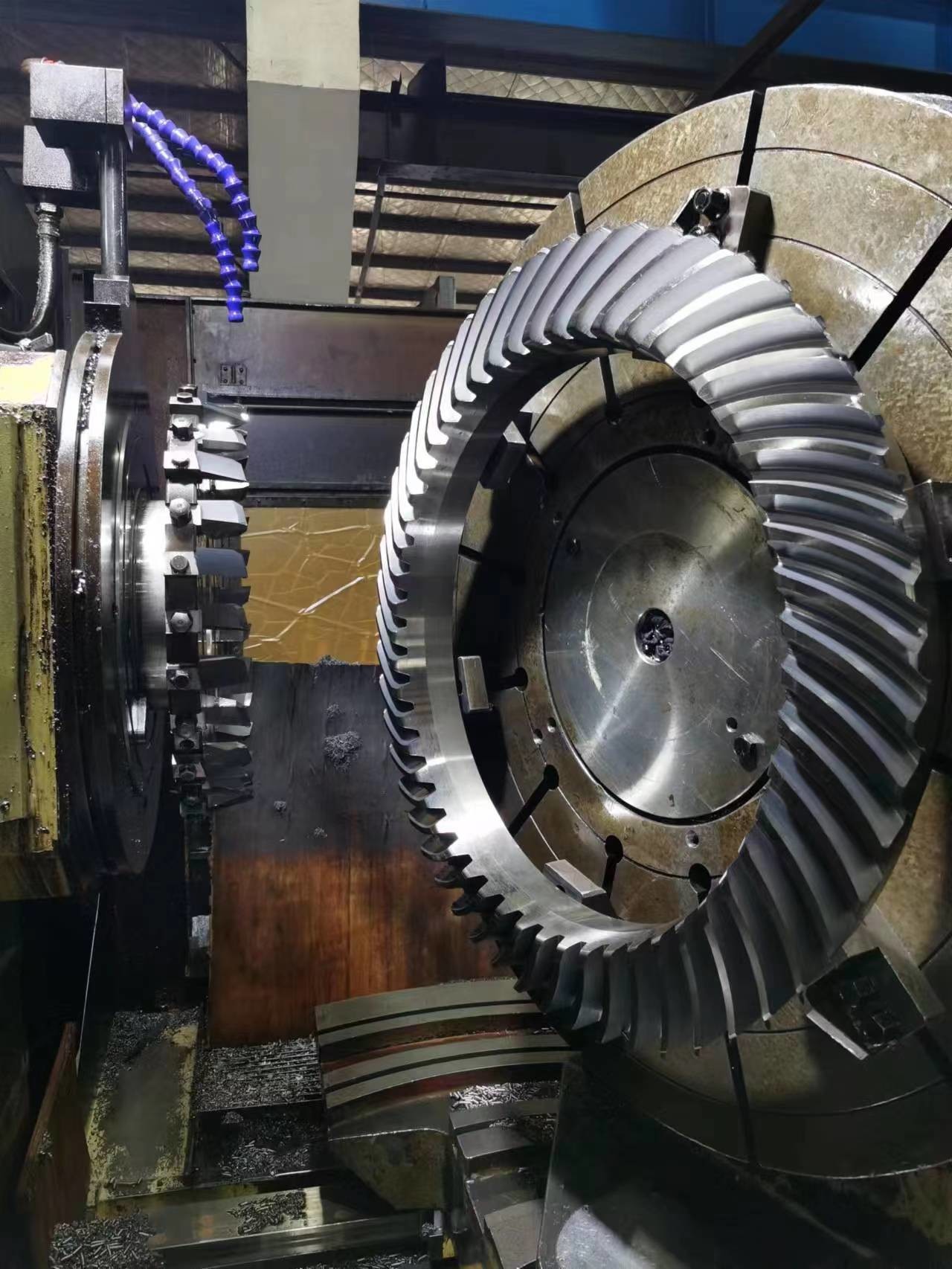

Spiral-Bevel-Radwerkzeug, hergestellt durch Radwerkzeugfräsen und Radwerkzeugschleifen.

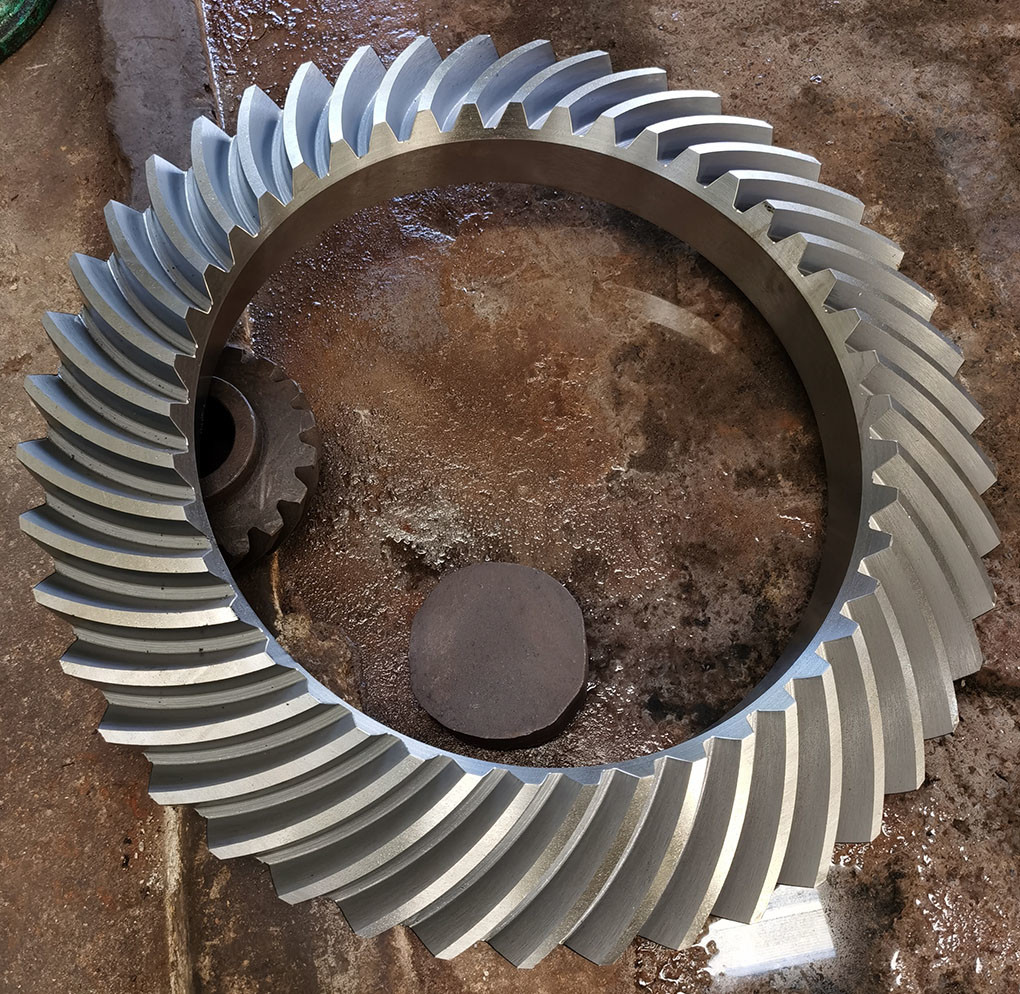

| Produkte | Spirale Bevel-Zahnräder mit inneren Splines |
| Maßgeschneidert | √ |
| Material | SAE 4320/ 20CrNi2MoA |
| Herstellung von Zahnrädern | Ausrüstungsschleifen & Ausrüstungszähne schleifen |
| Zähne schleifen | √ |
| Modul | 20 |
| Anzahl der Zähne (Z) | 53 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 35° |
| Zahngenauigkeitsgrad | ISO-Klasse 6/AGMA-Klasse 11 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
