| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Zertifizierung: | QC |
| Modellnummer: | für die Verwendung in Kraftfahrzeugen |
| Min Bestellmenge: | 5 PCS |
| Preis: | $300/ Piece |
| Verpackung Informationen: | Sperrholzkiste |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Außendurchmesser: | 180 mm | Achsenwinkel: | 90° |
|---|---|---|---|
| Härte: | 58-62 HRC | Herstellungsmethode: | Gang-Reiben |
| DP: | 5 | Inneres Loch: | 65 mm |
| Hervorheben: | Karubrierung,Wärmebehandlung,Spiralräder |
||

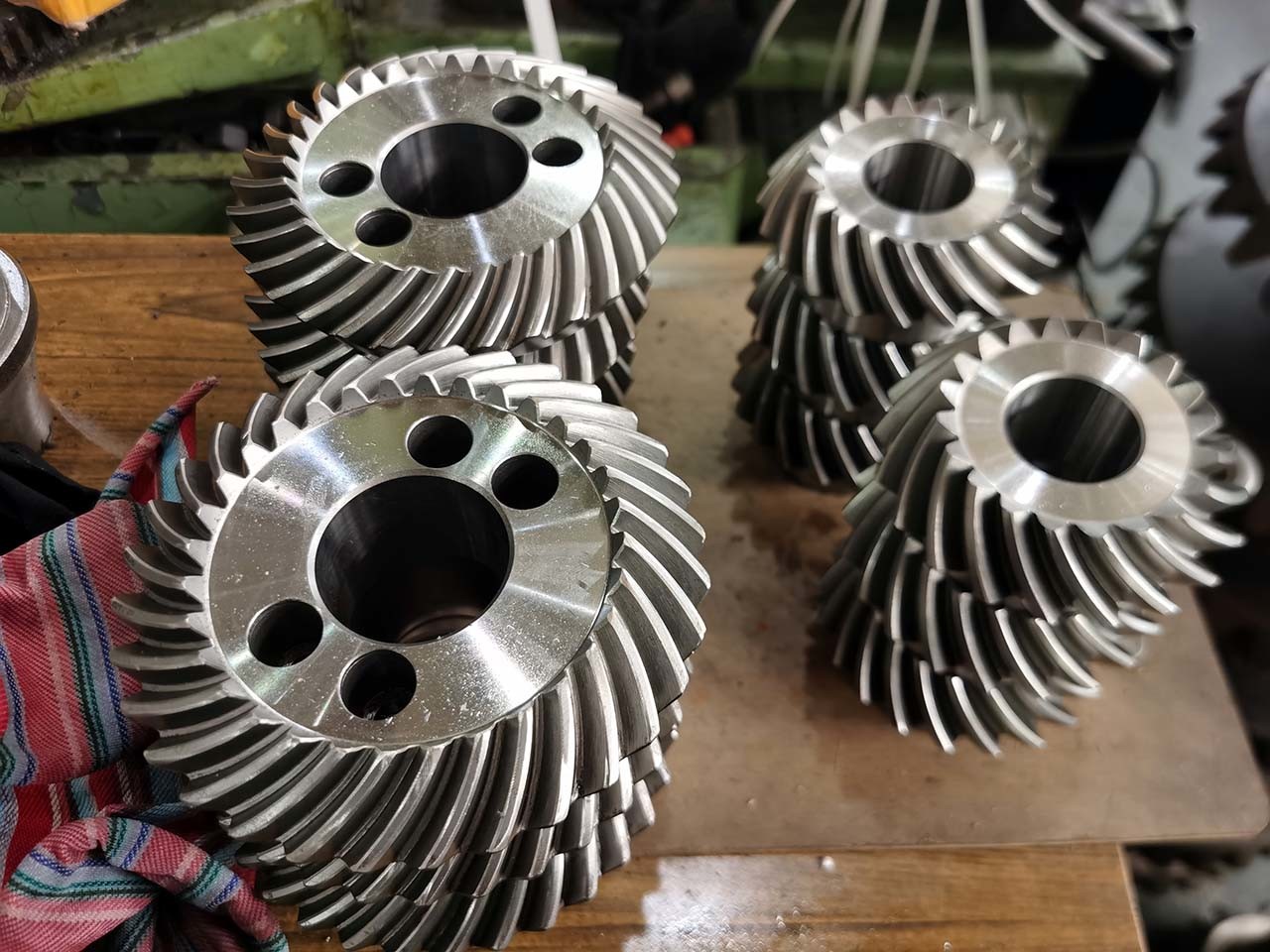

Pinion-Spiral-Bevel-Zahnräder nach der Wärmebehandlung durch Karubrierung
Das spiralförmige Zahnprofil dieser Zahnräder trägt dazu bei, die Last gleichmäßiger über die Zahnfläche zu verteilen.
Verbesserung der Tragfähigkeit des Fanggeräts und Verringerung der Zahnbelastung.
Dieses Konstruktionsmerkmal ermöglicht es spiralförmigen Schräggetrieben, ein höheres Drehmoment zu übertragen und im Vergleich zu geraden Schräggetrieben höhere Geschwindigkeiten zu erreichen.
Bei der Herstellung von Spiraleckgetrieben sind spezielle Bearbeitungstechniken wie Getriebeschneiden, Formen und Schleifen erforderlich.
Die Zahnräder werden mit speziellen Werkzeugen und Maschinen geschnitten, um die gewünschte Spiralform und Zahngeometrie zu erzeugen.
Die Präzision ist im Herstellungsprozess von entscheidender Bedeutung, um eine ordnungsgemäße Zahnverzahnung, Ausrichtung und optimale Leistung der Zahnräder sicherzustellen.
| Produkte | Spirale Schräggeräte-Set |
| Maßgeschneidert | √ |
| Material | 17CrNiMo6/18CrNiMo7 |
| Herstellung von Zahnrädern | Ausrüstungsschleifen & Ausrüstungszähne schleifen |
| Zähne schleifen | √ |
| DP | 5 |
| Anzahl der Zähne (Z) | 32 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 35° |
| Zahngenauigkeitsgrad | AGMA 10-11Grad |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRCV |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
