| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 2 Sätze |
| Preis: | 300＄ |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Helixwinkel: | 35° | Genauigkeit: | AGMA 9 |
|---|---|---|---|
| Pressewinkel: | 20° | Herstellungsart: | Gang-Reiben |
| Qualitätsgrad: | ISO 6-7 | Profi-Typ: | Gleason |
| Hervorheben: | Erhöhte Effizienz von Spiral-Bevel-Zügen,Flexibler Entwurf Spiral-Bevel-Zahnräder,Hochpräzise Spiral-Bevel-Zahnräder |
||
1) Eigenschaften von Spiralebelgeräten
a)Das Zahnprofil ist komplex und erfordert eine präzise Bearbeitung mit speziellen Werkzeugmaschinen (wie Gleason- oder Olicon-Werkzeugmaschinen).
b) Der Helixwinkel kann angepasst werden (z. B. 35°- oder 0°-Nullgraden-Spiral-Kegelräder), um unterschiedlichen Anforderungen gerecht zu werden.
2) Vorteile von Spiralbevel Gear
a)Hochpräzise Übertragung: Er kann strengen Industriestandards (wie AGMA, ISO) entsprechen.
b) Flexible Konstruktion: Der Helixwinkel kann entsprechend den Arbeitsbedingungen optimiert werden, um Lärm, Belastbarkeit und Effizienz auszugleichen.

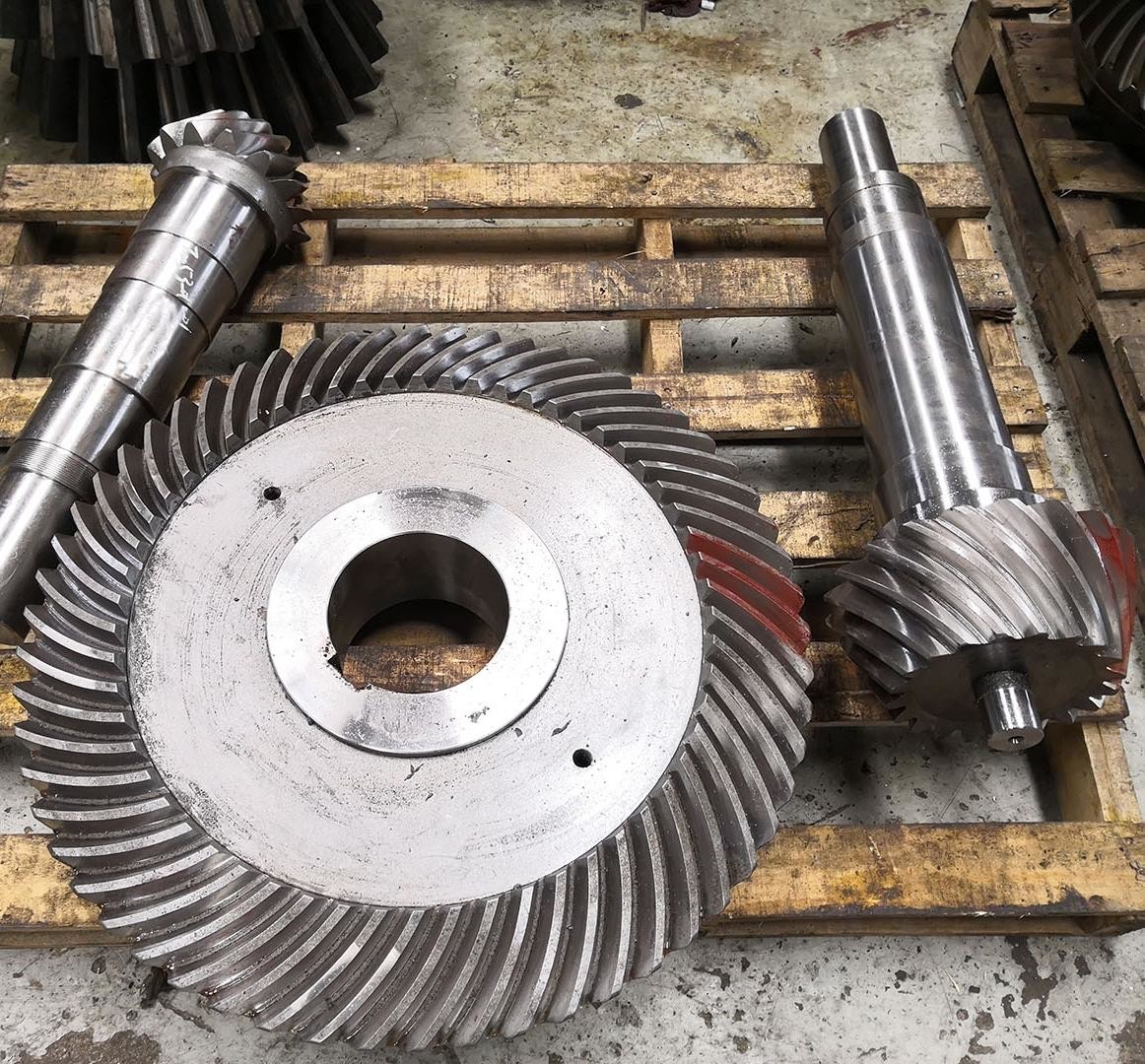

| Produkte | Spirale Schräggetriebe |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Gleason |
| Herstellung | Ausrüstungsschleifen & Ausrüstungszähne schleifen |
| Zähneknirschen | √ |
| Modul (M) | 16 |
| Anzahl der Zähne (Z) | 32 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 15° |
| Genauigkeitsgrad | ISO-Klasse 6 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
