| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 2 Sätze |
| Preis: | 300＄ |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| FERTIGUNG: | Gang-Reiben | Genauigkeit: | ISO 6 |
|---|---|---|---|
| Profiltyp: | Gleason | Modus: | 16 |
| Druckwinkel: | 20° | Qualitätsgrad: | ISO 6-7 |
| Hervorheben: | Spirale Schräggetriebe mit hoher Haltbarkeit,Vergasungsspeicher,58 HRC winden sich Kegelradgetriebe |
||
1) Merkmale von Spiralkegelrädern
a) Sie werden hauptsächlich für die Kraftübertragung verwendet, bei der sich zwei Wellen schneiden (normalerweise bei 90°), wie z. B. die Hinterachse eines Autos und Industriegetriebe.
b) Sie funktionieren in Situationen, die hohe Zuverlässigkeit und geringe Geräuschentwicklung erfordern, außergewöhnlich gut.
2) Vorteile von Spiralkegelrädern
a) Breite Anwendbarkeit: Deckt mehrere Branchen ab, wie z. B. Automobil, Luftfahrt, Schiffe und Werkzeugmaschinen.
b) Hocheffiziente Kraftübertragung: Im Vergleich zu Stirnrad-Kegelrädern weist es weniger Reibungsverluste und einen höheren Wirkungsgrad (bis zu über 98 %) auf.
| Produkte | Spiralkegelräder |
| Sonderanfertigung | √ |
| Zahnprofiltyp | Gleason |

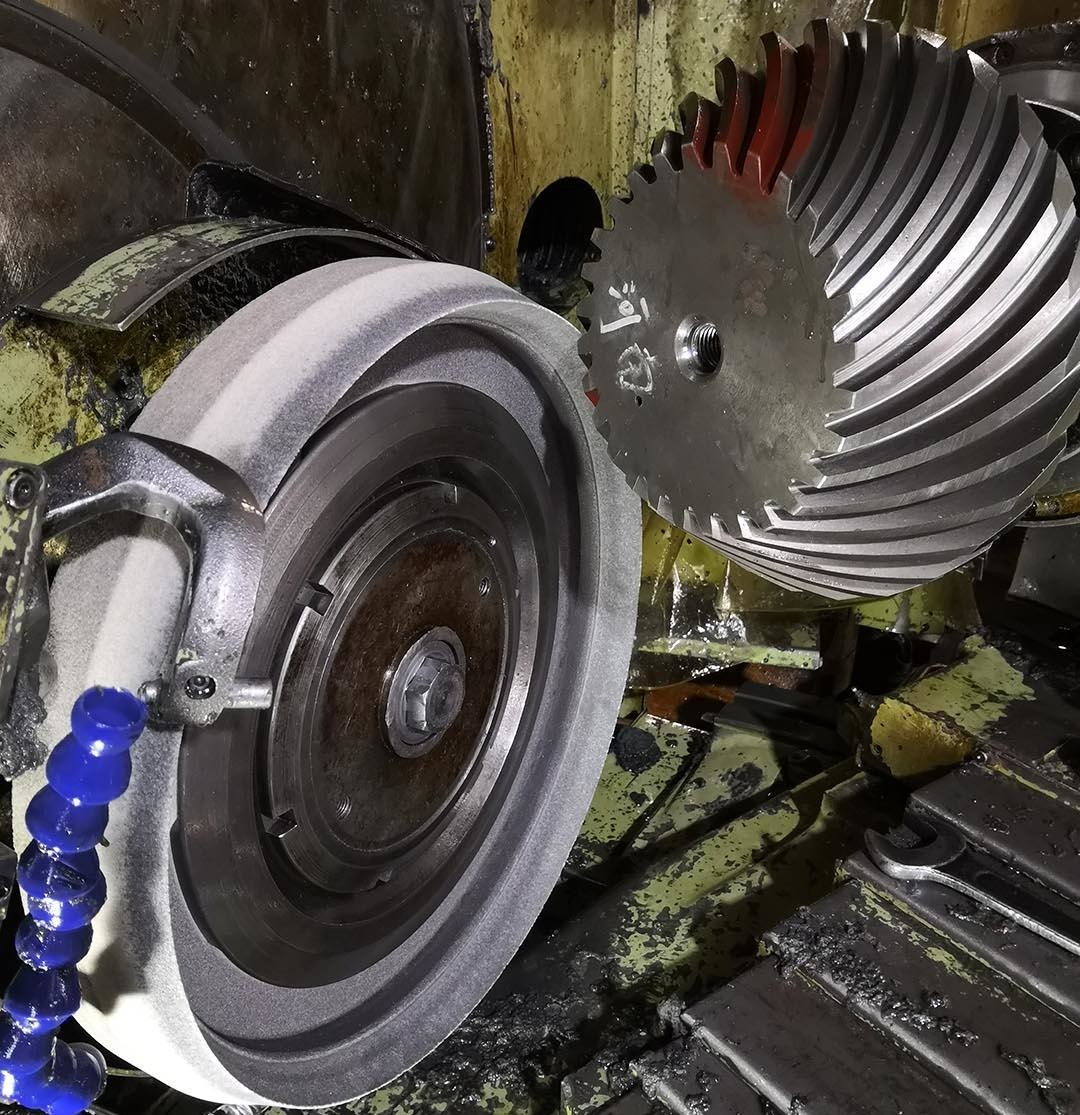

| Herstellung | Verzahnen & Zahnflankenschleifen |
| Zahnschleifen | √ |
| Modul (M) | 16 |
| Zähnezahl (Z) | 32 |
| Druckwinkel (α) | 20° |
| Steigungswinkel | 15° |
| Genauigkeitsgrad | ISO 6 Grad |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62HRC |
| VERGLEICH DER STAHLCODE-QUALITÄTEN | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Produktionsausrüstung
Produktionsprozess
Schmieden Bearbeitung Schneiden
Wärmebehandlung Schleifen Inspektion
