| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 2 Sätze |
| Preis: | 300＄ |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Maßgeschneidert: | - Ja, das ist es. | Wärmebehandlung: | Carburzing |
|---|---|---|---|
| Druckwinkel: | 20° | Herstellungsart: | Gang-Former-/Gang-Mahlen |
| Gesichtswinkel: | 21.01° | Verzahnungs-Zahl: | 26T/65T |
| Hervorheben: | Versatile Schachtgeräte mit gerader Bevel,90° Winkel der Welle Schräggetriebe,Versatile Geräte mit gerader Bevel |
||
1) Beschreibung der Gerätschienen

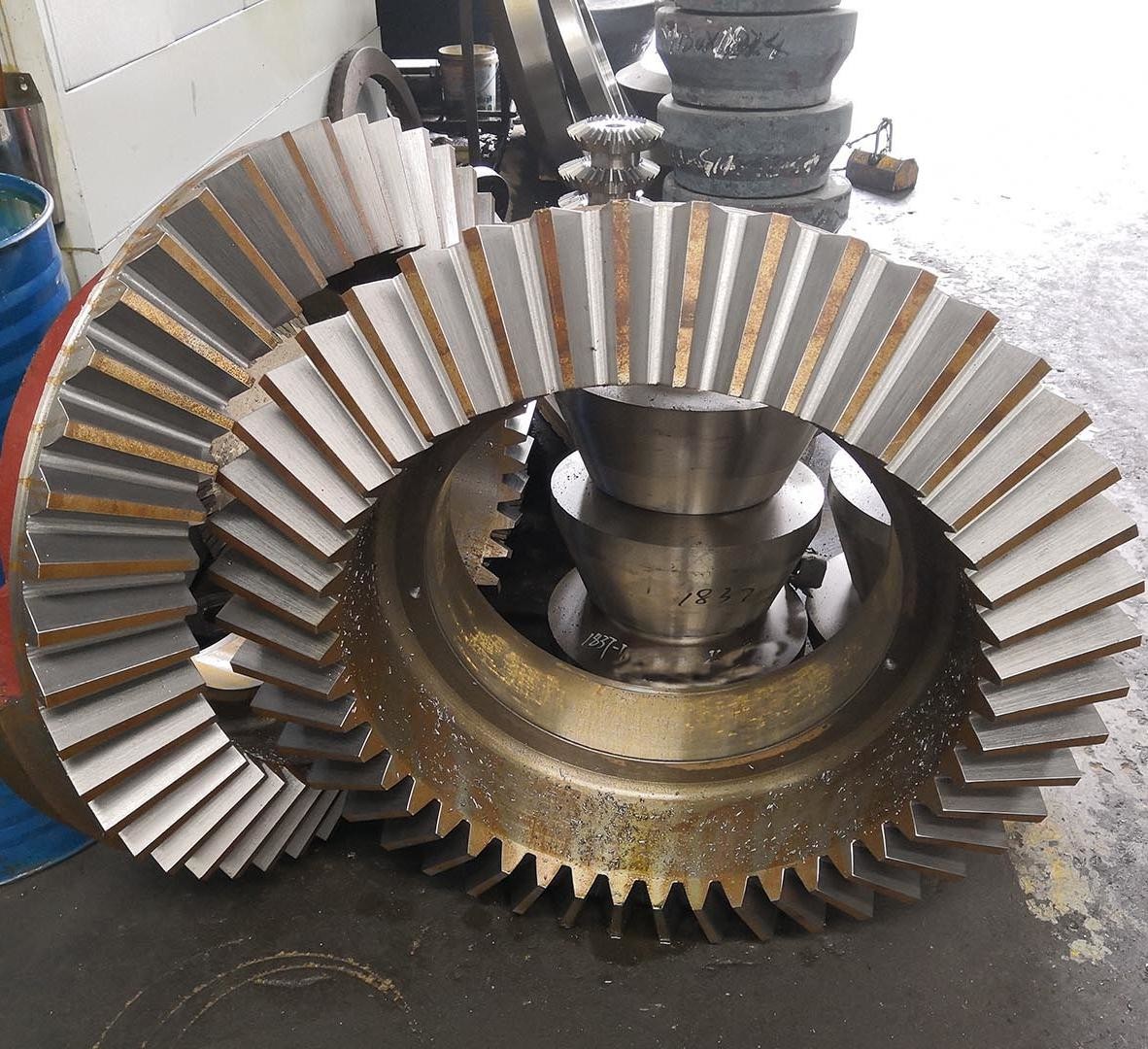

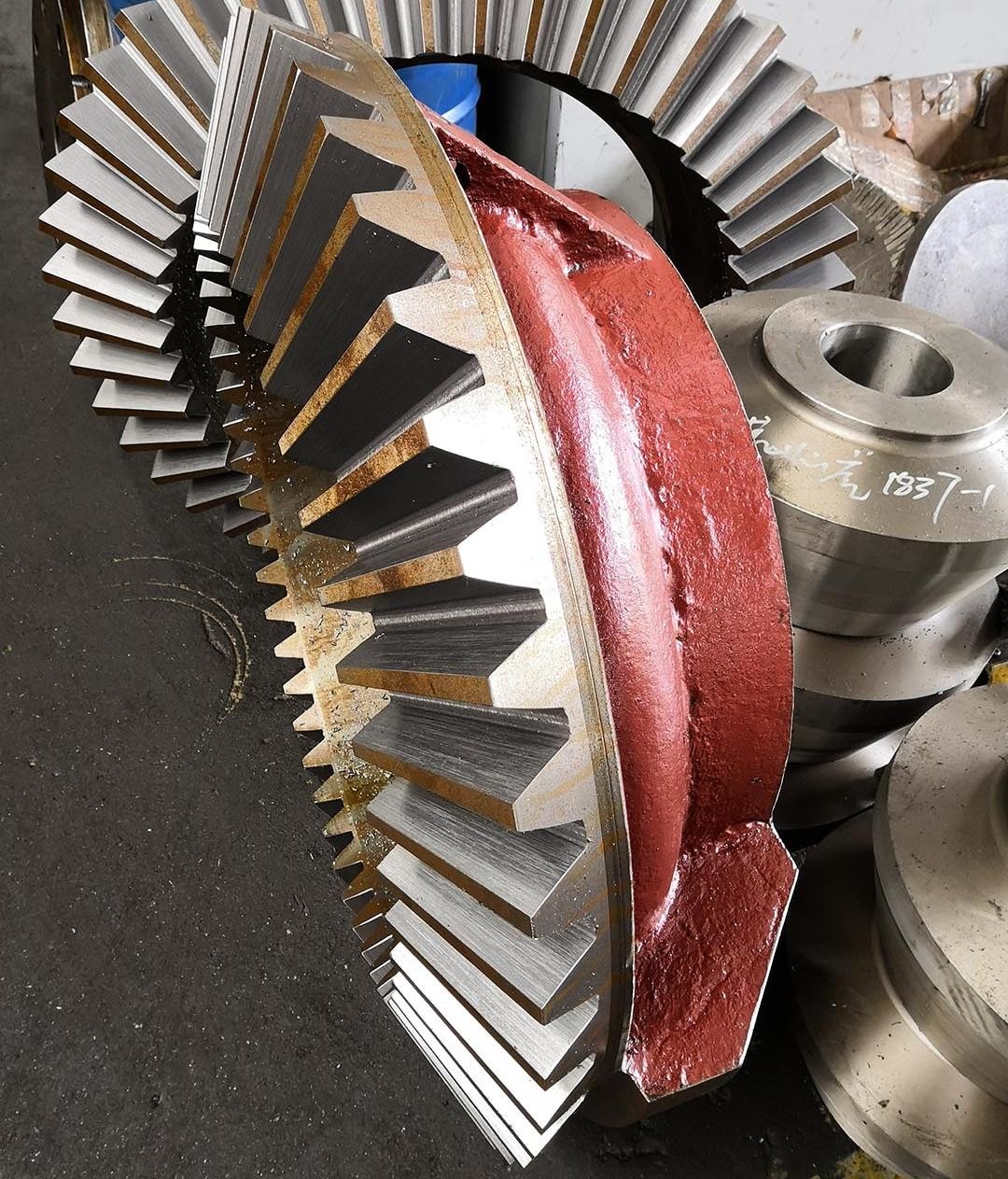

Ein Gerät mit gerader Schrägmaschine ist eine Art Schrägmaschine, deren Zahnlinien in einer geraden Linie entlang der kegelförmigen Generatoren verteilt sind.
Es wird für die Stromübertragung zwischen sich schneidenden Wellen (normalerweise in einem 90-Grad-Winkel) verwendet.
2) Eigenschaften von Geraden Schräggeräten
a) Das Zahnprofil ist eine gerade Linie und parallel zur Generatrix des Kegel.
b) Die Zahnoberflächen sind involut oder kreisförmig geformt und treten während des Maschens in Punktkontakt.
c)Anwendbar auf das Getriebe, in dem sich die beiden Wellen schneiden.
3) Vorteile von Geraden Schräggeräten
a) Einfache Struktur: Entwurf und Herstellung sind leichter zu erreichen als spiralförmige Schrägräder.
b) Hohe Übertragungseffizienz: Der Reibungsverlust bei Geraden ist gering und der Wirkungsgrad kann über 95% erreichen.
c) Niedrigere Kosten: Die Verarbeitungstechnologie ist ausgereift und für die Massenproduktion geeignet.
| Produkte | Gerade Schräggerät |
| Maßgeschneidert | √ |
| Winkel der Welle | 90° |
| Herstellung von Zahnrädern | Ausrüstung |
| Zähne schleifen | √ |
| Modul (M) | 12 |
| Anzahl der Zähne (Z) | 32 |
| Druckwinkel (α) | 20° |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Induktionsgehärtet/Vergasung |
| Oberflächenhärte | Das Getriebe ist mit einer Haltbarkeit von mehr als 5 m/s zu verwalten. |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
