| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 200 Sätze |
| Preis: | 300＄ |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Größe des Schlüssels: | hängt von der Größe ab | Herstellungsmethode: | Ausrüstung |
|---|---|---|---|
| Modulo: | 12,5 | Anzahl der Zähne: | hängt von der Größe ab |
| Maßgeschneidert: | - Ja, das ist es. | Qualitätsgrad: | Grad ISO 8-9 |
| Hervorheben: | Auf Wunsch gefertigte Geräte,Hochgenaue Geräte mit gerader Bevel |
||

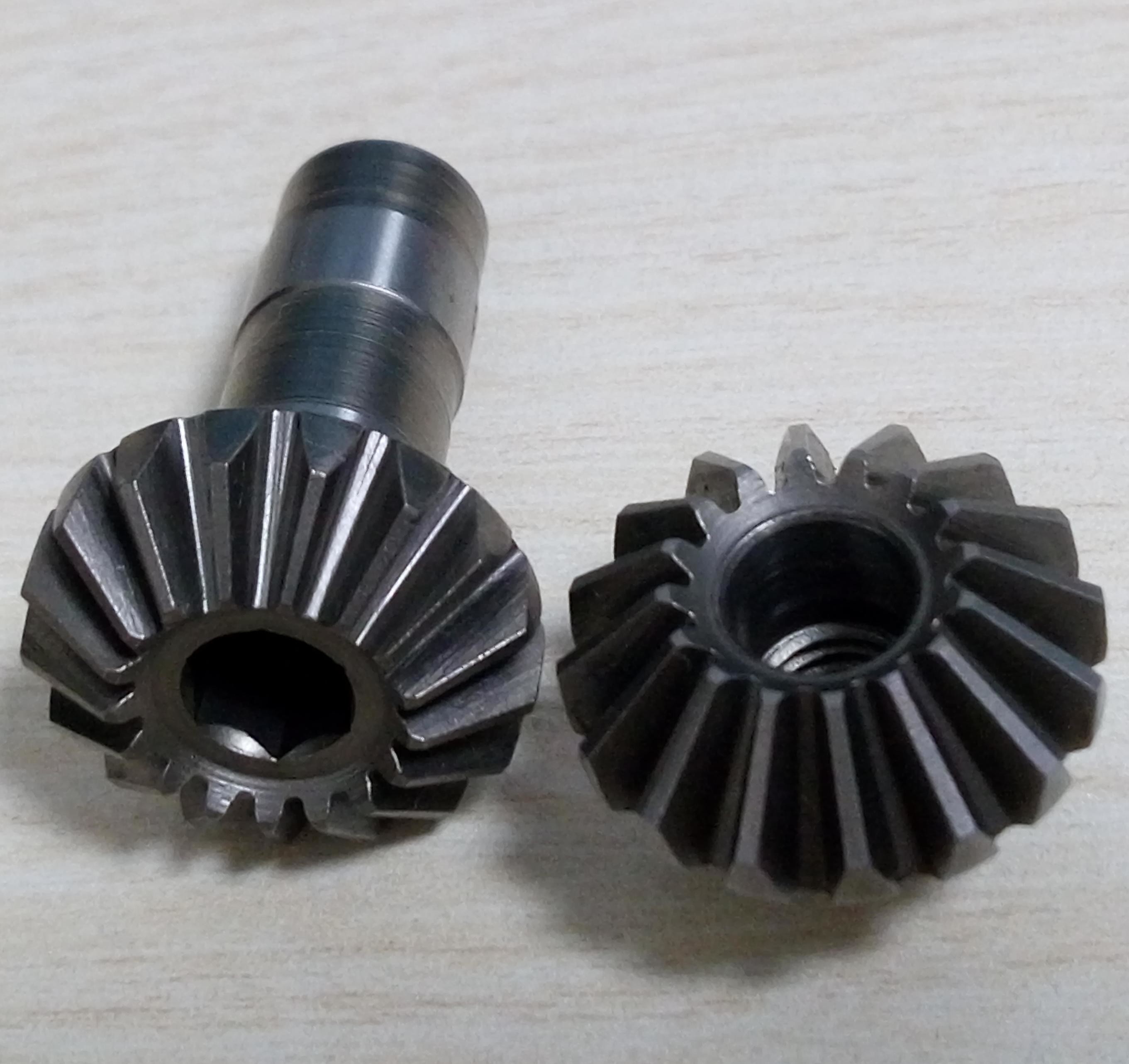

1) Beschreibung der Gerätschienen
Ein Gerade-Kanzgerät ist eine Art Schräggerät, das Kraft und Bewegung durch ein gerades Zahnprofil überträgt.
Die Tragfähigkeit wird wesentlich durch den Zahnprofil und das Material beeinflusst.
2) Eigenschaften von Geraden Schräggeräten
a)Während des Maschens ist ein einzelner Zahn in Berührung, wodurch eine relativ kleine Lagerfläche entsteht.
b) Während des Übertragungsprozesses tritt ein Aufprall auf, und der Lärm ist relativ laut.
c) Es muß präzise und symmetrisch eingebaut werden, sonst ist es anfällig für ungleichmäßige Belastungen.
3) Vorteile von Geraden Schräggeräten
a)Die axiale Kraft ist gering: Der Schraubwinkel erzeugt keinen axalen Schub und die Belastung ist leichter.
b) Einfache Wartung: Die Struktur ist einfach, die Fehlerdiagnose und der Ersatz sind einfach.
c) Geeignet für mittlere und niedrige Geschwindigkeiten: Wirkt zuverlässig bei niedrigen Geschwindigkeiten und mittlerer Last.
| Produkte | Gerade Schräggerät |
| Maßgeschneidert | √ |
| Winkel der Welle | 90° |
| Herstellung von Zahnrädern | Ausrüstung |
| Zähne schleifen | √ |
| Modul (M) | 12 |
| Anzahl der Zähne (Z) | 12 |
| Druckwinkel (α) | 20° |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Induktionsgehärtet/Vergasung |
| Oberflächenhärte | Das Getriebe ist mit einer Haltbarkeit von mehr als 5 m/s zu verwalten. |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
