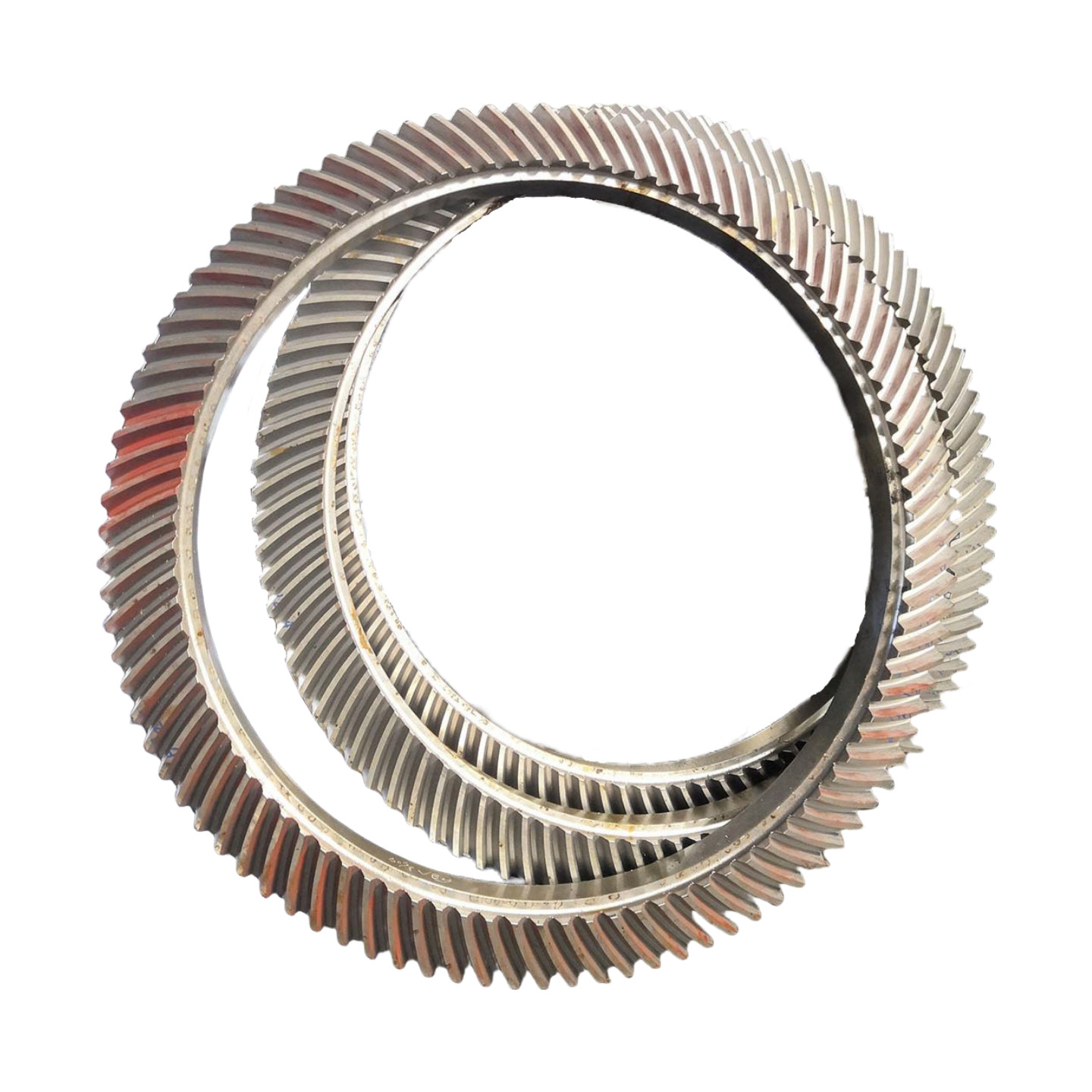

Schlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere Anwendungen
  • Schlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere Anwendungen

Schlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere Anwendungen

Herkunftsort China
Markenname YIZGEAR
Produktdetails
Zahnradtyp:
Gleason
Qualität der Zahnräder:
ISO 6-7 Note
Modus:
16
Verzahnungen:
14
Wärmebehandlung:
Kohlensäure
Fertigungsmethode:
Ausrüstung Milling
Hervorheben:

Glatte Spirale-Bevel-Zahnräder

,

Spirale Schräggetriebe mit geringer Geräuschbelastung

,

Schwere Spiralräder

Zahlungs- und Versandbedingungen
Min Bestellmenge
200 Sätze
Verpackung Informationen
Kisten aus Sperrholz
Lieferzeit
60 Tage
Zahlungsbedingungen
L/C, T/T
Versorgungsmaterial-Fähigkeit
500 Sätze/Monat
Produktbeschreibung

1) Beschreibung der Spiralbevel Gear

Das spiralförmige Schräggetriebe ermöglicht die Übertragung der Leistung durch gegenseitige Verzahnung der spiralförmigen Zahnprofile.

Sie wandelt die Rotationsbewegung einer Welle in die Rotationsbewegung einer anderen sich kreuzenden Welle um.

2) Eigenschaften von Spiralbevel Gear
a)Verknüpfungsmethode: Es wird eine schrittweise Verknüpfung angewendet.

Übergang von einem Ende des Zahnes zum anderen.
b) Bewegungsmerkmale: Bei der Verzahnung sind eine Vielzahl von Zahnpaaren beteiligt und die Überlappung ist hoch.

3) Vorteile von Spiral-Bevel-Zubehör

a) Durch die schrittweise Vermischung werden Stoß und Vibrationen reduziert und Betriebslärm deutlich verringert.
b) Ein hoher Überlappungsgrad erhöht die Tragfähigkeit der Zahnräder und ermöglicht ihnen die
größeres Drehmoment

und die Effizienz der Übertragung effektiv zu verbessern.

Produkte Spirale Schräggetriebe
Maßgeschneidert √
Typ des Getriebeprofils Gleason
Herstellung Ausrüstungsschleifen & Ausrüstungszähne schleifen
Zähneknirschen √
Modul (M) 16
Anzahl der Zähne (Z) 32.
Druckwinkel (α) 20°
Bleiwinkel 15°
Genauigkeitsgrad ISO-Klasse 6
Wärmebehandlung Vergasung
Oberflächenhärte 58 bis 62 HRC
Vergleich der Stahlqualitäten
CHINA/UK ISO-Nummern - Das ist nicht wahr. ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr andere 40X 5140 Schnittstellen andere
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XGT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 Die SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 Die SNCM420

Produktionsanlagen

Schlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere AnwendungenSchlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere AnwendungenSchlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere Anwendungen

Schlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere AnwendungenSchlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere AnwendungenSchlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere Anwendungen

Herstellungsprozess

Schlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere AnwendungenSchlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere AnwendungenSchlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere Anwendungen

Schmieden, Bearbeiten und Schneiden

Schlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere AnwendungenSchlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere AnwendungenSchlanker, geräuscharmer Betrieb mit hochgradigen Spiral-Bevel-Zahnrädern für schwere Anwendungen

Wärmebehandlungsschleifeninspektion
