| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SB2207003 |
| Min Bestellmenge: | 2 Sätze |
| Preis: | $300/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| DP: | 1.8 | Teeth Number: | 36& 48T |
|---|---|---|---|
| Helix Angle: | 35° | Material: | SAE 4320 |
| Heat Treatment: | Carburizing | Quality Grade: | ISO 6 Grade AGMA 11 Grade |
| Hervorheben: | Gewundene Kegelradgetriebe DP1.8 Gleason,Schraubenartiges Kegelradgetriebe für Getriebe,Schraubenartiges Kegelradgetriebe DP1.8 |
||

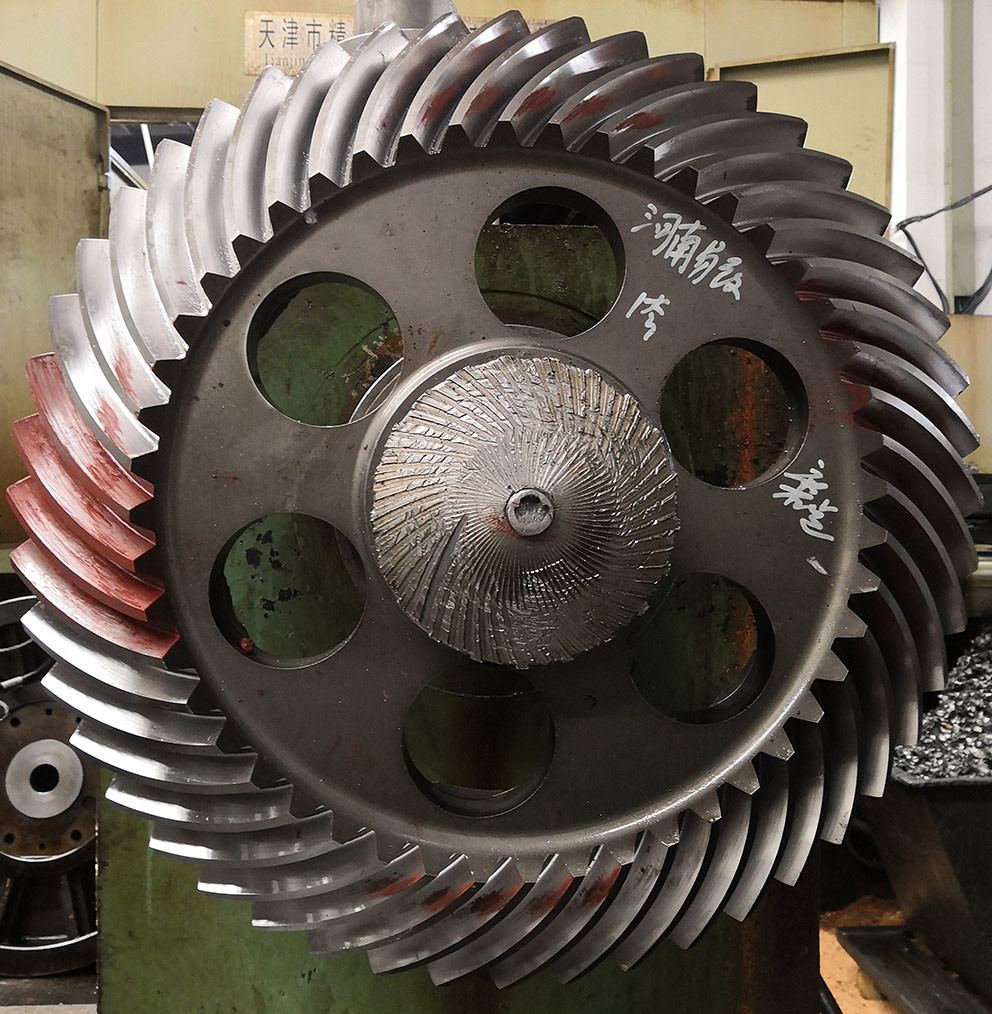

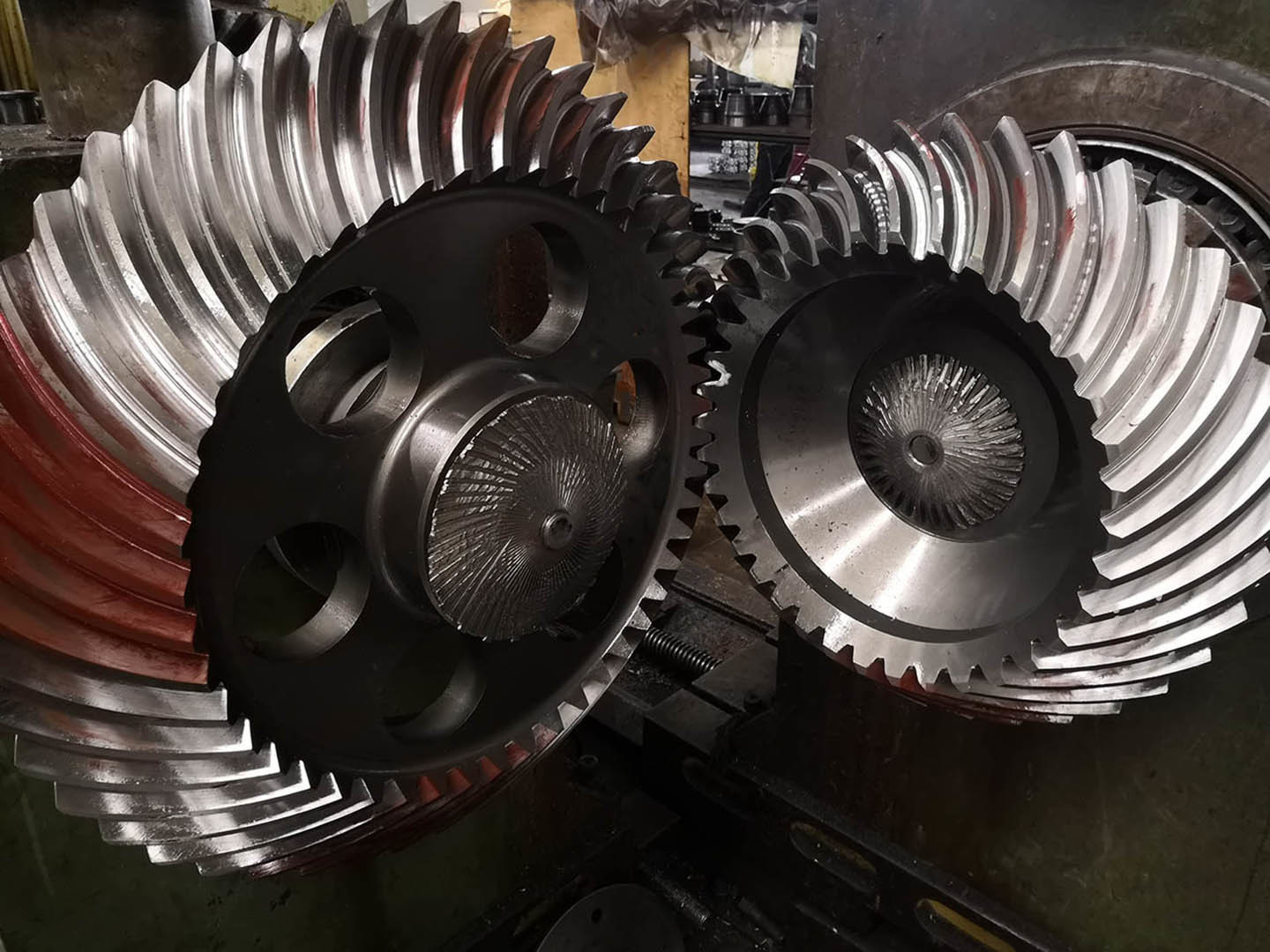

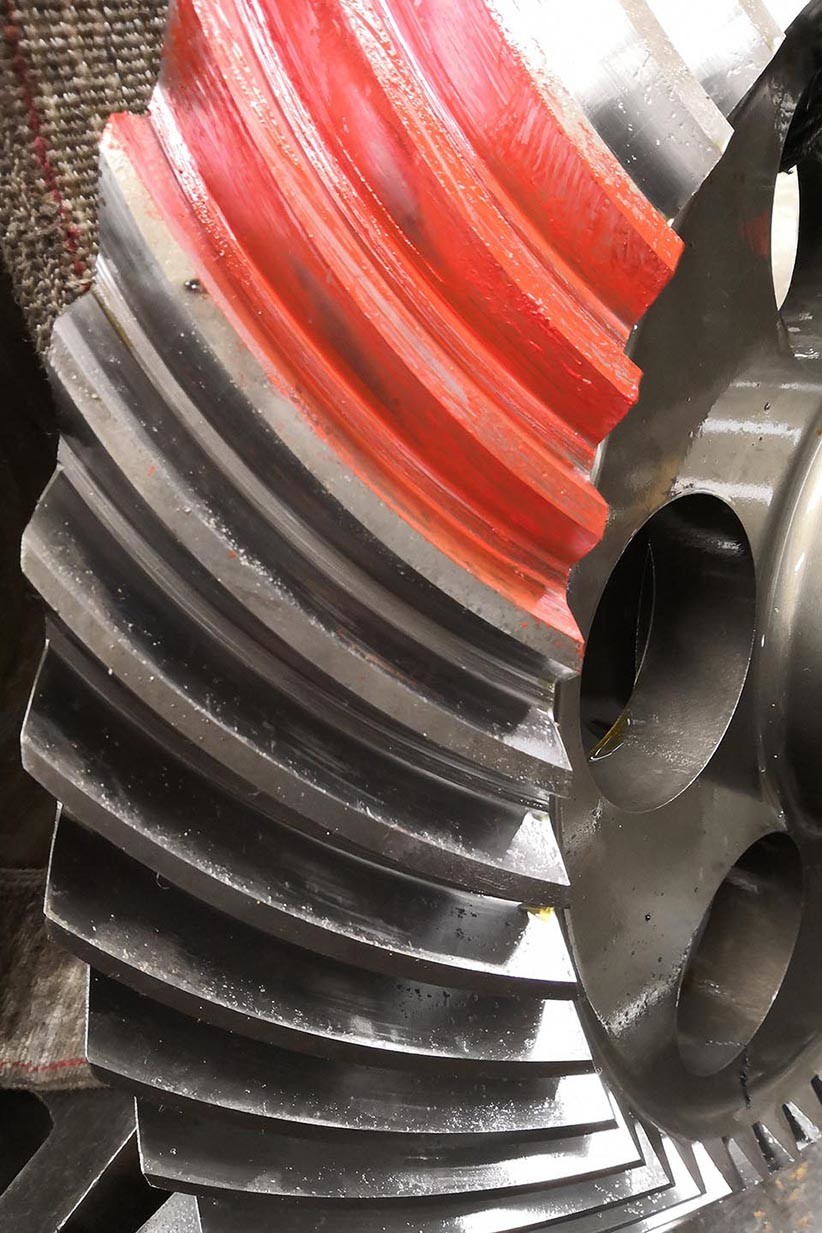

DP1.8 Gleason-Typ Spiral-Bevel-Zahnräder für Getriebe-Helical-Bevel-Zahnräder
1) Beschreibung des Spiraleckgeräts
Spiralgeschneidertes Zahnrad ist ein geschneidertes Zahnrad mit spiralförmigem Winkel schräg gekrümmter Zähne.
2) Eigenschaften von Spiraleckenrädern
a) Die Fertigung von Spriel-Kegelrädern ist im Vergleich zu Geraden-Kegelrädern schwierig.
b) Spirale Schräggetriebe bieten eine höhere Festigkeit und weniger Lärm
c) Zahnräder können mit einem höheren Verminderungsgrad
| Produkte | Spirale Bevel-Zahnräder mit inneren Splines |
| Maßgeschneidert | √ |
| Profilart | SAE 4320/ 20CrNi2MoA |
| Herstellung | Zügelfräsen/Zügelmahlen |
| Zähne schleifen | √ |
| DP | 1.8 |
| Anzahl der Zähne (Z) | 36 und 48T |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 35° |
| Zahngenauigkeitsgrad | ISO-Klasse 6/AGMA-Klasse 11 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
