| Material: | 42CrMo/AISI 4140 | Wärmebehandlung: | Löschen u. Mildern |
|---|---|---|---|
| Herstellungsprozess: | Ausrüstung für die Fräsen von Zähnen | Qualitätsgrad: | Grad ISO 8-9 |
| Profil-Art: | Fischgrätenmuster-Gang | Schraubenartiger Winkel: | 22° |

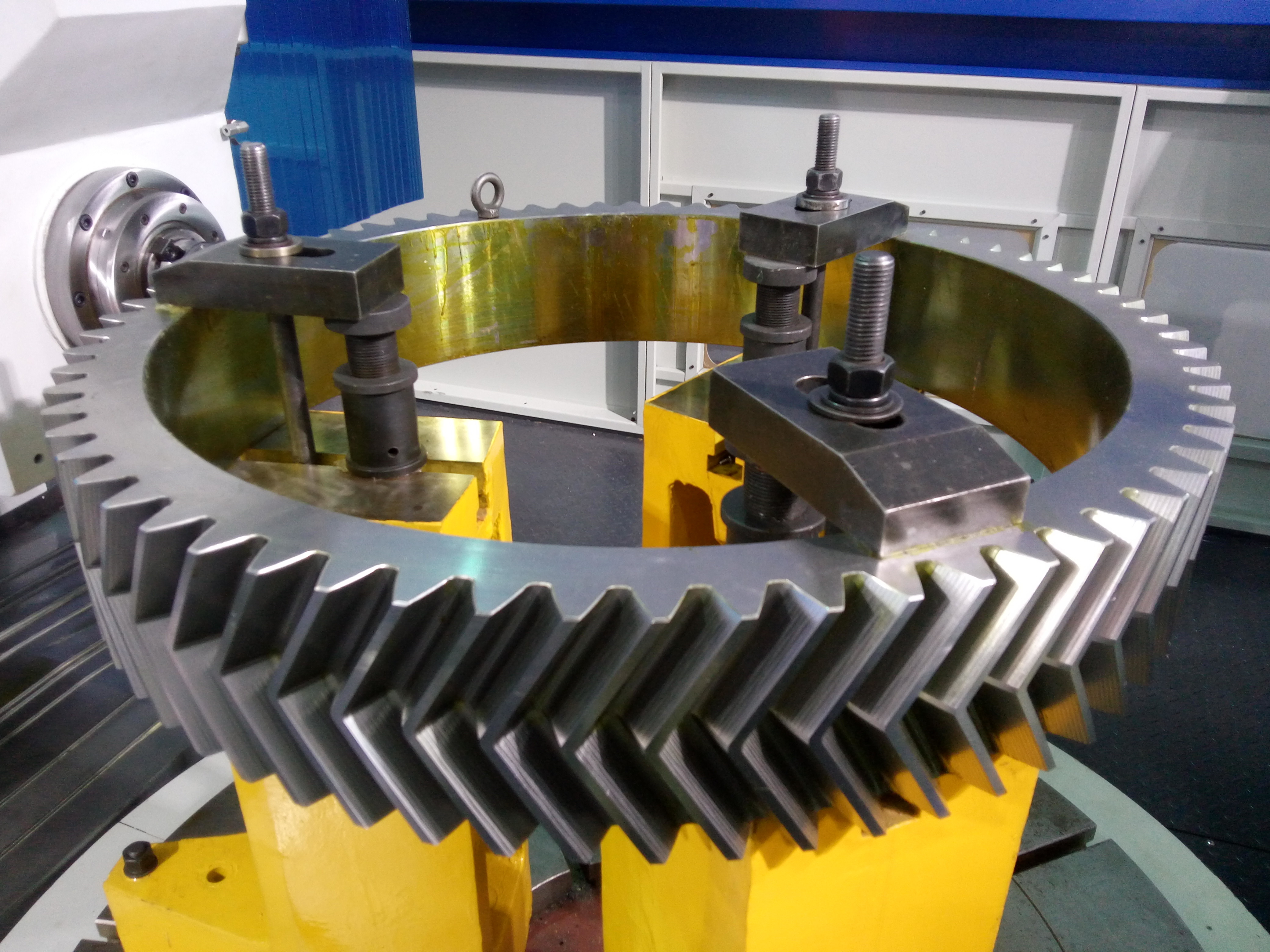

| Hervorheben: | Fischgrätenmuster-Gänge ohne zentrales Gap,Kundenspezifischer Walzwerkgang,Walzwerk-Fischgrätenmuster-Gänge |
||
1)Eigenschaften des Heringbeinangriffs
a) Die Herstellung von Heringbone-Zügen ist schwieriger als die Herstellung gleichwertiger Spur- oder Helcial-Züge.
b) Herringbone-Zug erzeugt keine zusätzliche axiale Belastung wie Helical-Zug.
2) Herstellungsprozess für Heringbone-Reifen
Herstellen von Heringbone-Reifen durch Herstellung von Reifenfräsen
3) Material von Heringbein-Reifen
42CrMo-Stahl (AISI 4140) oder 40CrNiMo (SAE 4320) werden am häufigsten für Heringbone-Geräte verwendet
| Produkte | Ausrüstung für Heringbone |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Hirschknochen |
| Herstellung von Zahnrädern | Ausrüstungsfräsen |
| Zähne schleifen | Null |
| Modul (M) | Gewohnheit |
| Anzahl der Zähne (Z) | 56 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | Gewohnheit |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Temperen |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
