11,33 Modul-spezieller entworfener Fischgrätenmuster-Gang eingestellt für Stanzmaschine
  • 11,33 Modul-spezieller entworfener Fischgrätenmuster-Gang eingestellt für Stanzmaschine
11,33 Modul-spezieller entworfener Fischgrätenmuster-Gang eingestellt für Stanzmaschine

11,33 Modul-spezieller entworfener Fischgrätenmuster-Gang eingestellt für Stanzmaschine

Herkunftsort China
Markenname YIZGEAR
Modellnummer HB2207002
Produktdetails
Profiltyp:
Fischgrätenausrüstung
Helixwinkel:
20 °
Material:
42crmo
Wärmebehandlung:
Induktionsverhärtung
Härte:
50-55 HRC
Marke:
OEM
Hervorheben:

11

,

33 Modul-Fischgrätenmuster-Gang-Satz

,

Stanzmaschine-Fischgrätenmuster-Gang-Satz

Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Satz
Preis
$500/ Piece
Verpackung Informationen
Sperrholz-Kiste
Lieferzeit
72 Tage
Zahlungsbedingungen
L/C,T/T
Versorgungsmaterial-Fähigkeit
220 Satz/Monat
Produktbeschreibung
11.33 Modul speziell entwickeltes Fischgrätenzahnrad-Set für Stanzmaschinen
Produktspezifikationen
Attribut Wert
Profiltyp Fischgrätenzahnrad
Schrägungswinkel 20°
Material 42CrMo
Wärmebehandlung Induktionshärten
Härte 50-55 HRC
Marke OEM
Produktbeschreibung

11.33 Modul speziell entwickeltes Fischgrätenzahnrad-Set für Stanzmaschinen

Beschreibung des Fischgrätenzahnrads

Fischgrätenzahnrad mit links- und rechtsschrägen Zähnen, mit durchgehenden Zähnen ohne mittlere Lücke. Es ist eine Kombination aus zwei Schrägzahnrädern mit entgegengesetzter Ausrichtung.

Eigenschaften des Fischgrätenzahnrads
  • Das Fischgrätenzahnrad gleicht die inhärenten Schubkräfte aus
  • Schwierig herzustellen, kann nicht mit einfachen Wälzfräsmaschinen geschnitten werden
  • Geeignet für Hochleistungsanwendungen
Produkte Fischgrätenzahnrad-Set
Sonderanfertigung √
Zahnradprofiltyp Zylinderrad
Zahnradherstellung Zahnradfräsen
Zahnradschleifen √
Modul (M) 11.33
Zähnezahl (Z) 18 & 67T
Druckwinkel (α) 20°
Schrägungswinkel (β) 20°
Zahnradgenauigkeitsgrad ISO 8-9 Grad
Wärmebehandlung Induktionshärten
Oberflächenhärte 50-55 HRC
Stahlcodegrade Vergleich
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi
18XГT
SMK22
20Cr2Ni4
20X2H4A


20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA
40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Ausrüstungsbilder

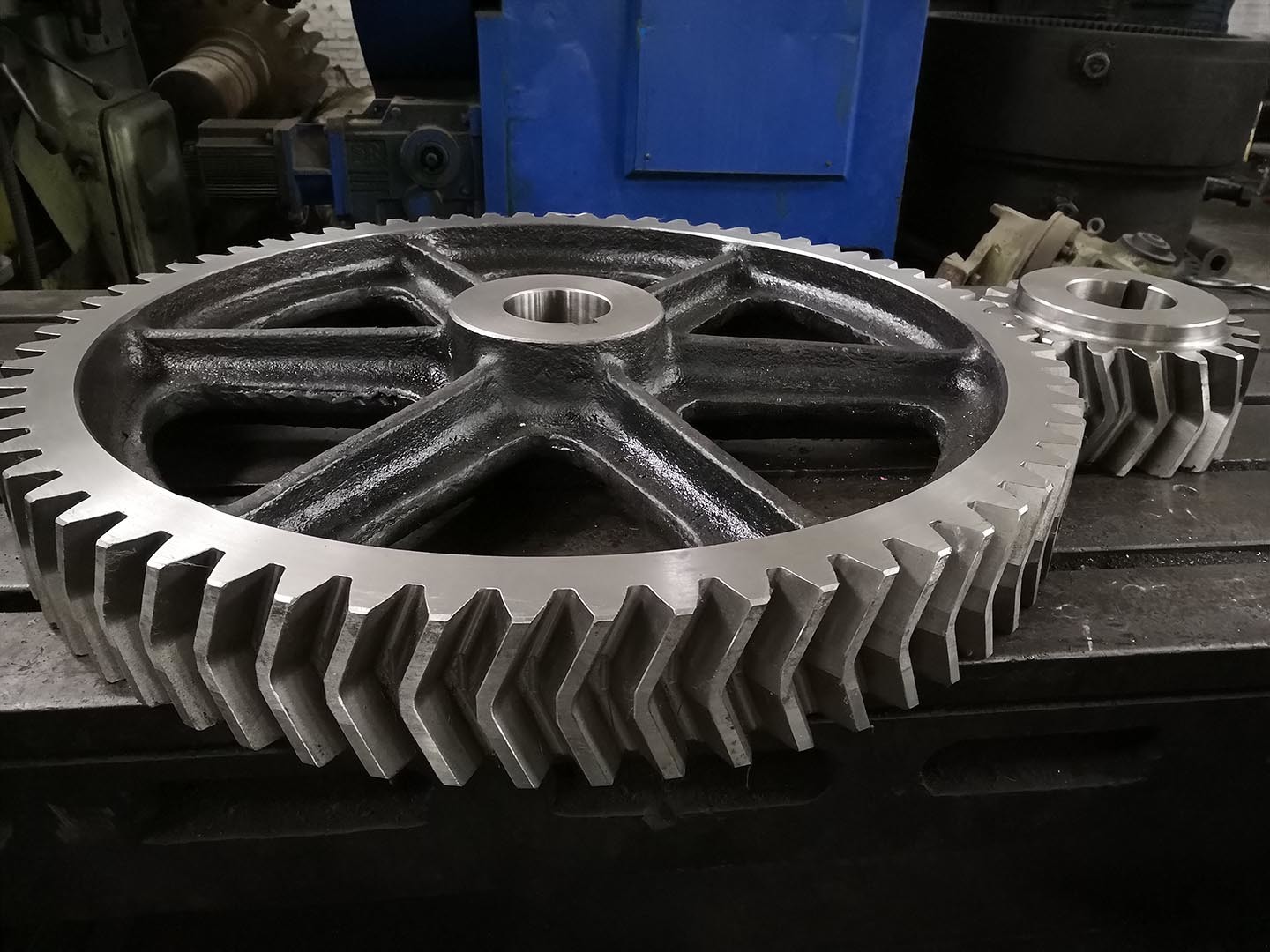

11,33 Modul-spezieller entworfener Fischgrätenmuster-Gang eingestellt für Stanzmaschine 0

11,33 Modul-spezieller entworfener Fischgrätenmuster-Gang eingestellt für Stanzmaschine 1
