| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SB2207002 |
| Min Bestellmenge: | 2 Sätze |
| Preis: | $300/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Modul: | 16.477 | Druckwinkel: | 20° |
|---|---|---|---|
| Helixwinkel: | 15° | Material: | 17CrNiMo6 |
| Wärmebehandlung: | Karburierung | Herstellung und Verarbeitung: | Ausrüstungsschleifen |
| Hervorheben: | 16,477 Modul-gewundene Stahlkegelradgetriebe,Interner rechteckiger Keilschrägflächen-Spiralengang |
||

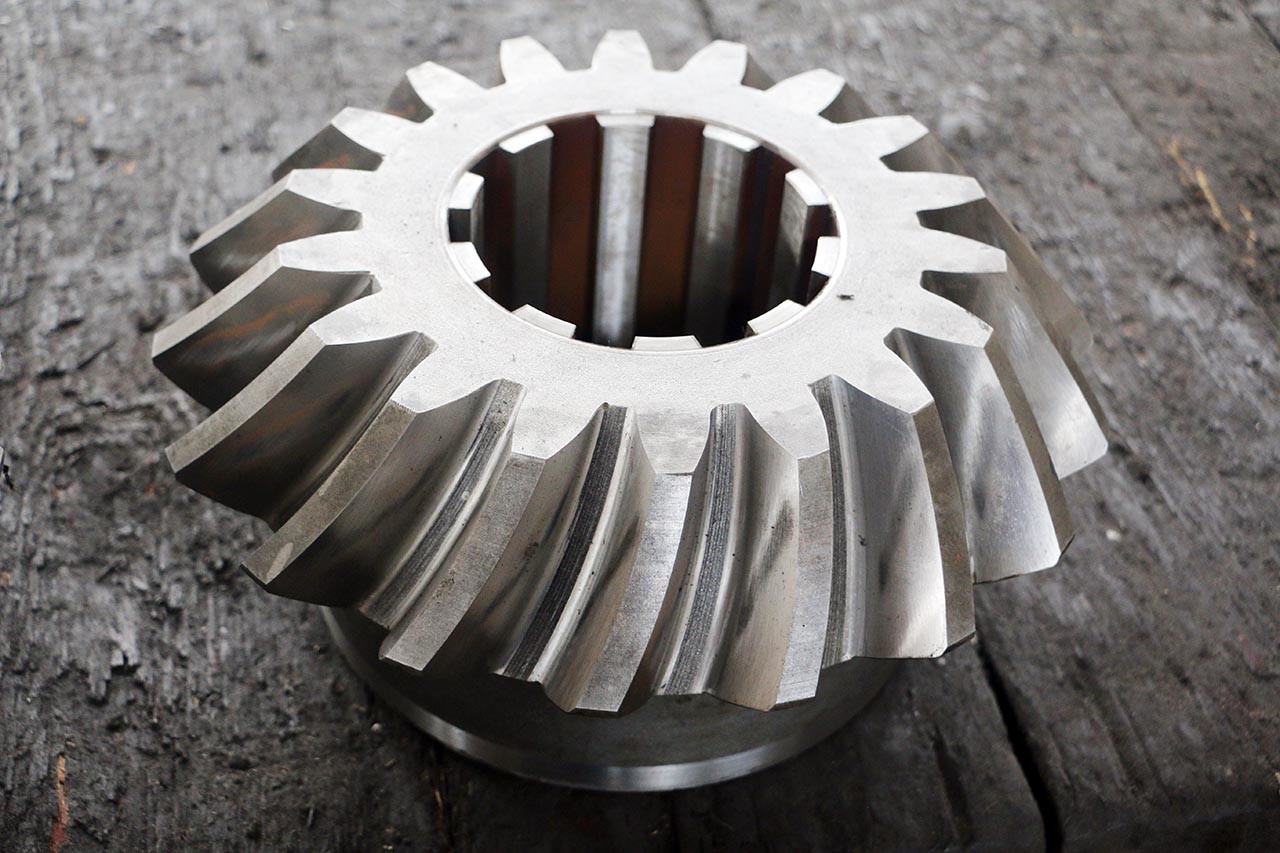

16.477 Modul Stahl-Spiral-Kegelräder mit Innen-Rechteckverzahnung
1) Beschreibung des Spiral-Kegelrads
Das Spiral-Kegelrad ist eine spezielle Art von Kegelrad, ein Spiral-Kegelrad mit einem schraubenförmigen Winkel.
2) Zahnradqualität des Spiral-Kegelrads
Standard-Spiral-Kegelrad hergestellt durch Zahnradfräsverfahren.
Das Spiral-Kegelrad kann nach der Wärmebehandlung mit Zahnradschleifbearbeitung versehen werden.
Die Zahnradqualität kann die ISO 5-6 Klasse (AGMA 10-11 Klasse) erreichen
| Produkte | Spiral-Kegelräder mit Innenverzahnung |
| Kundenspezifisch | √ |
| Zahnprofiltyp | Gleason |
| Schneckenradherstellung | Zahnradfräsen & Zahnradschleifen |
| Schneckenwellen-Zahnschleifen | √ |
| Modul (M) | 16.477 |
| Zähnezahl (Z) | 18 & 23T |
| Druckwinkel (α) | 20° |
| Steigungswinkel | 15° |
| Schneckenwellen-Genauigkeitsgrad | ISO 6 Grad |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62HRC |
| STAHLCODE-QUALITÄTEN VERGLEICH | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Produktionsausrüstung
Produktionsprozess
Schmieden Bearbeitung Schneiden

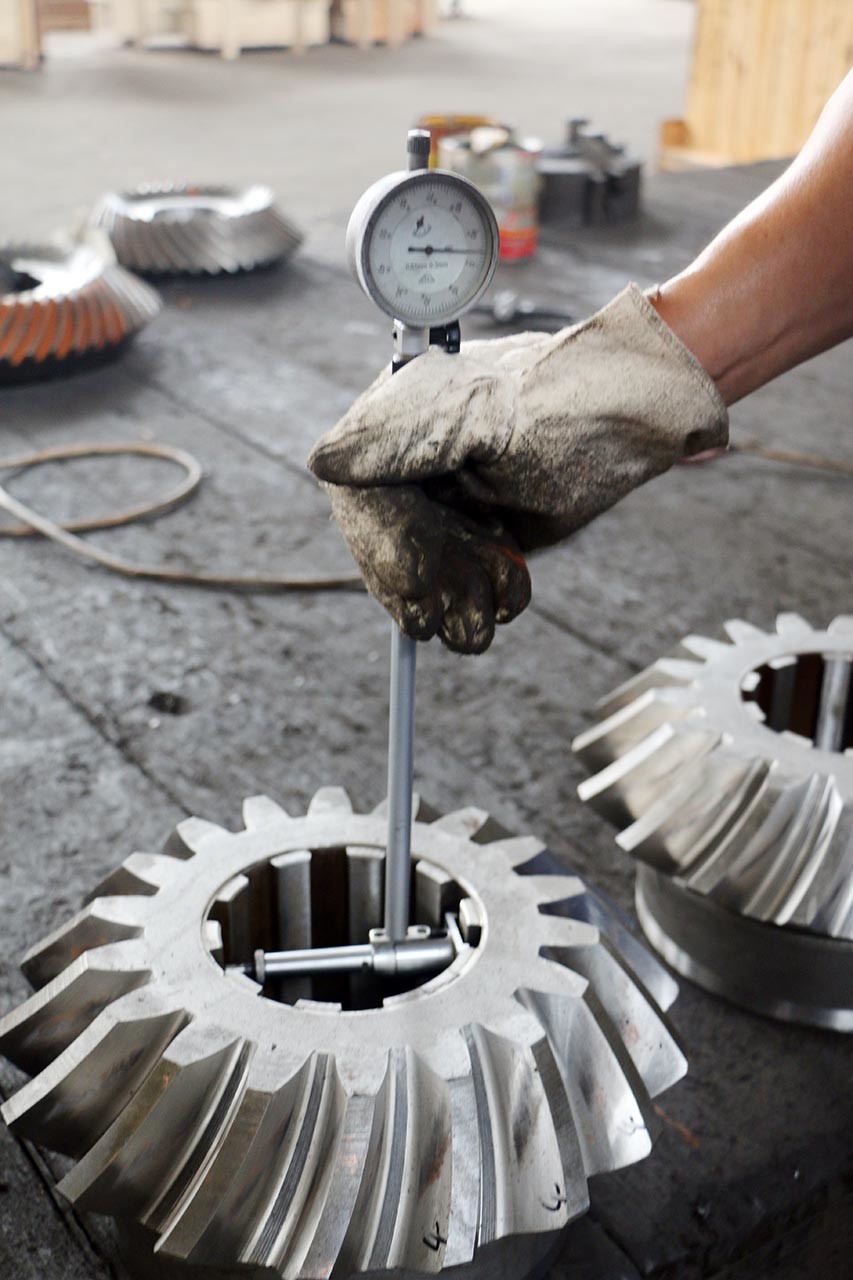

Wärmebehandlung Schleifen Inspektion
