| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | HB2207004 |
| Min Bestellmenge: | 1 Satz |
| Preis: | $1000/ Set |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 67 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 50 Satz/Monat |
| Profil-Art: | Fischgrätenmuster-Gang | Material: | Schmieden von Stahl |
|---|---|---|---|
| Marke: | OEM-Produkte | Härte: | 230-260 HB |
| Herstellung und Verarbeitung: | Gang-Mahlen | Farbe: | Original Metallfarbe |
| Hervorheben: | Stahlfabrik-Fischgrätenmuster-Gang-Satz,Zahntrieb-Fischgrätenmuster-Gang-Satz,Stahlfabrik-Fischgrätenmuster-Gänge |
||

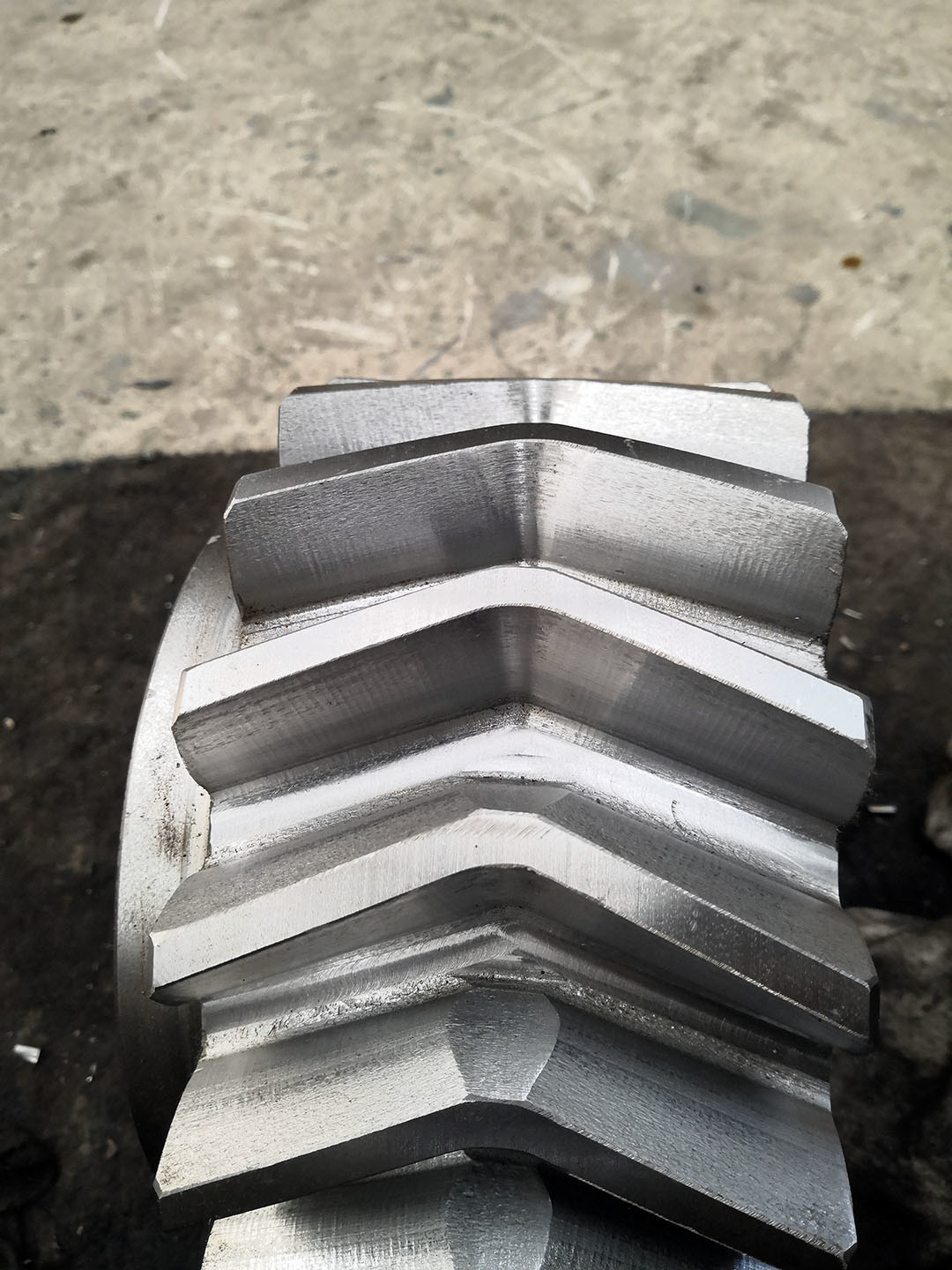

Ausrüstung für Stahlfabrik-Herringbone-Zahnrad
1) Beschreibung des Heringbeinangriffs
Herringbone ist ein spezifischer Typ des doppelgeschraubten Getriebes.
Zwei Schraubenräder mit gegenüberliegenden Händen (links und rechts).
Heringbone-Zahnräder erzeugen keine zusätzliche axiale Last.
2) Eigenschaften des Heringbein-Reaches
a) Übertragung der Leistung reibungslos, da zu einem bestimmten Zeitpunkt mehr als zwei Zähne eingeklemmt sein werden.
b) Ohne seitliche Schub-Axiallast.
3) Anwendungen von Heringebeinen
Dampfturbine, Schwerlastanwendung, Walzwerk.
| Produkte | Heringbone Ausrüstung |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Hirschknochen |
| Herstellung von Zahnrädern | Ausrüstungsfräsen |
| Zähne schleifen | Null |
| Modul (M) | 10 |
| Anzahl der Zähne (Z) | 16 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | Gewohnheit |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Tempering |
| Oberflächenhärte |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
