gewundene Kegelradgetriebe
>
|
| Herkunftsort | China |
| Markenname | YIZGEAR |
| Modellnummer | SB220722002 |

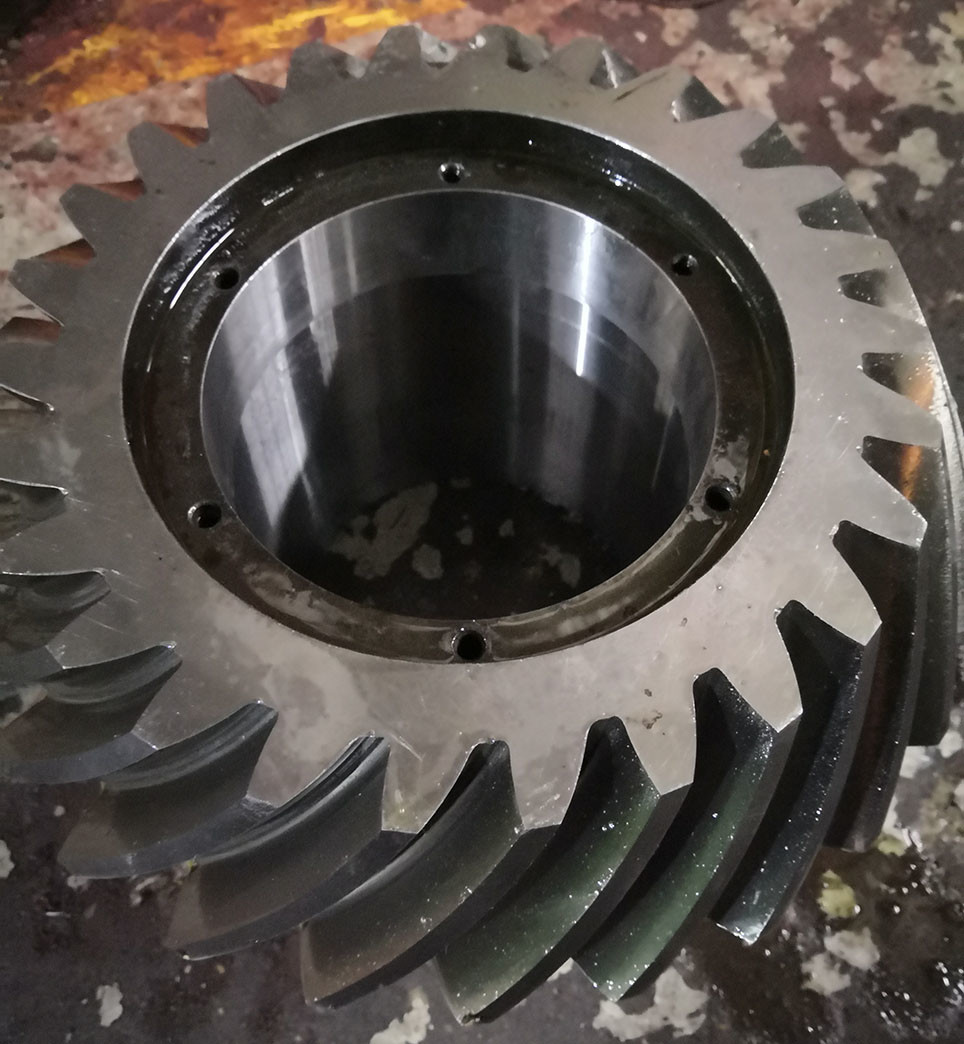

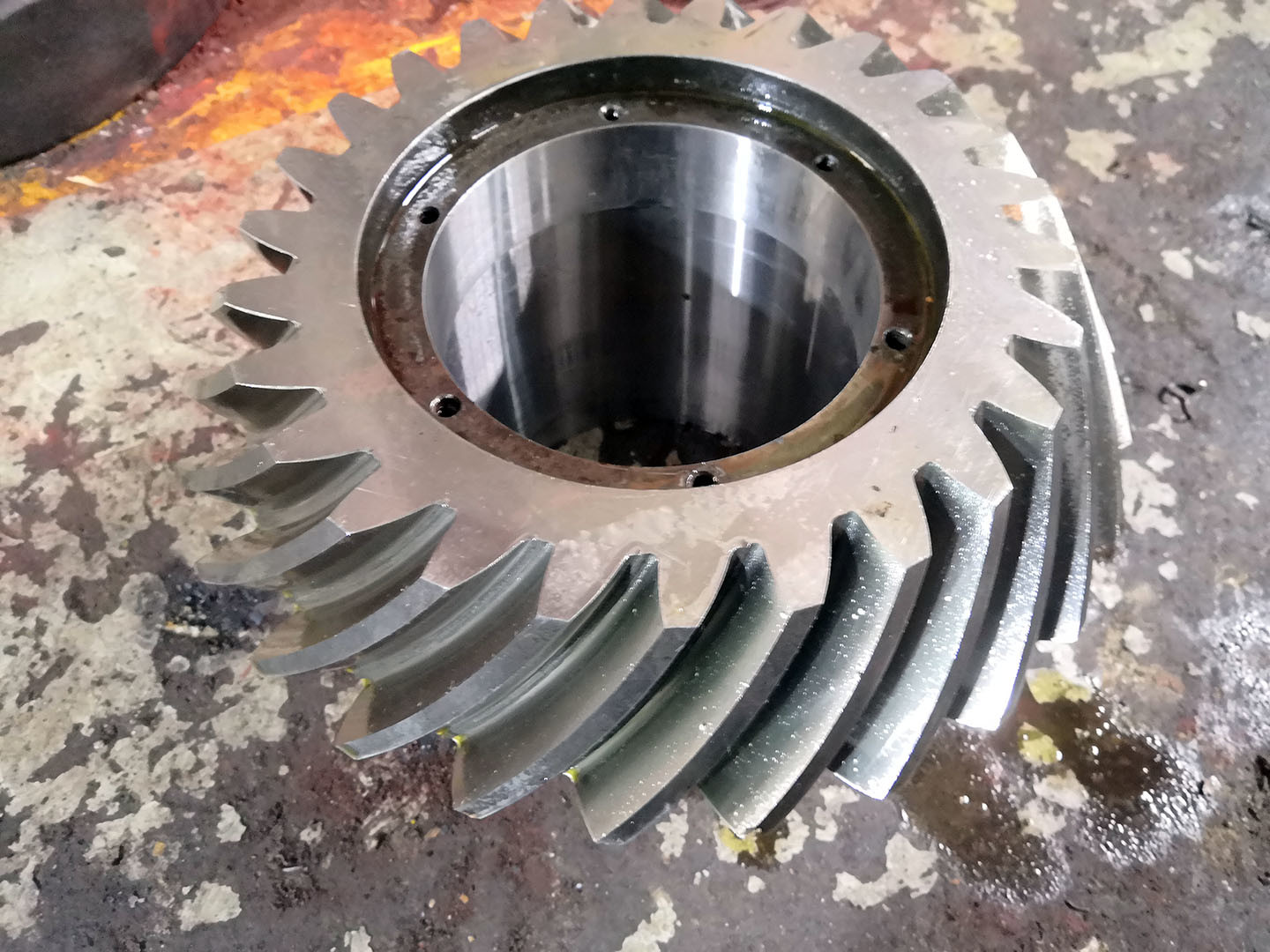

14.111 Modul Gleason-Typ Getriebesatz für die Spirale
1) Beschreibung des Spiraleckgeräts
Spiral-Kegel-Zahn ist ein Kegel-Zahn mit spiralförmigem Winkel von Spiralzähnen.
Schräggeräte mit gekrümmten Olickenzähnen, um eine allmähliche Einbindung und eine größere Kontaktfläche zu gewährleisten.
2) Eigenschaften von Spiraleckenrädern
a) Mit einem höheren Berührungsgrad, höherer Festigkeit und Haltbarkeit im Vergleich zu einem gleichwertigen geraden Schrägrad.
b) Ermöglicht eine höhere Reduktionsrate.
c) Mit einer besseren Übertragungseffizienz bei geringem Getriebegeräusch.
3) Anwendungen von Spiraleckenrädern
Autos, Traktoren, Fahrzeuge, Endverringerung für Schiffe.
Geeignet für Hochgeschwindigkeits- und Schwerlastantriebe.
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Gleason |
| Herstellung und Verarbeitung | Ausrüstungsfräsen |
| Zähne schleifen | √ |
| Modul (M) | 14.111 |
| Anzahl der Zahnräder (Z) | 36 und 48T |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 35° |
| Arbeitswinkel/Wachwinkel | 90° |
| Material | 20CrNi2MoA |
| Wärmebehandlung | Vergasung/Zementlöschung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
Produktionsanlagen
Herstellungsprozess
Schmieden, Bearbeiten und Schneiden
Wärmebehandlungsschleifeninspektion
