| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SB2207003 |
| Min Bestellmenge: | 2 Sätze |
| Preis: | $300/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Modus: | 4.5 | Ausrichtung: | Linkshändig |
|---|---|---|---|
| Pressewinkel: | 20° | Härte: | 58-62 HRC |
| Wärmebehandlung: | Karburierung | Qualitätsgrad: | ISO 6 Stufe AGMA 11 Stufe |
| Hervorheben: | 4.5M Gear Grinding Spiral Kegelradgetriebe,Schraubenartige Getriebe SAE 4320,Gewundene Kegelradgetriebe SAE 4320 |
||

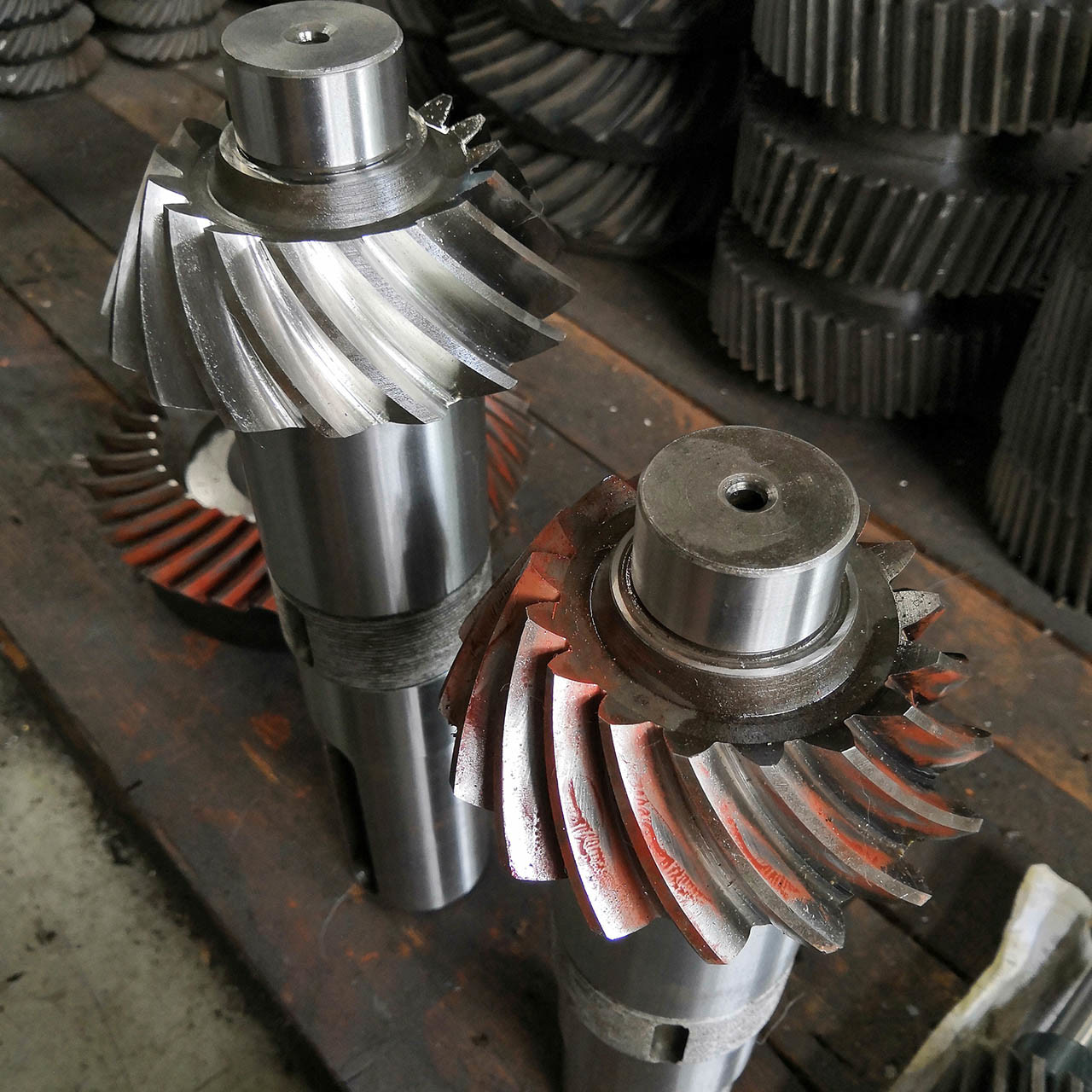

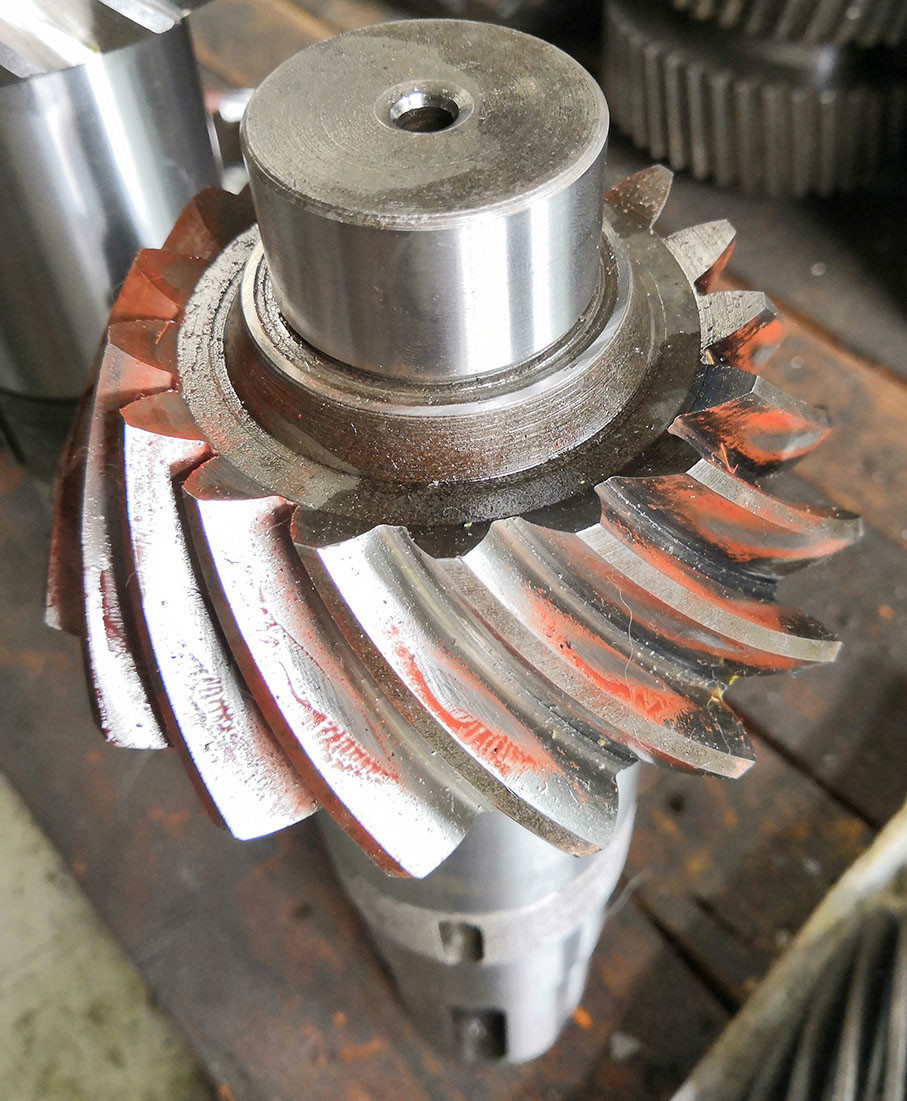

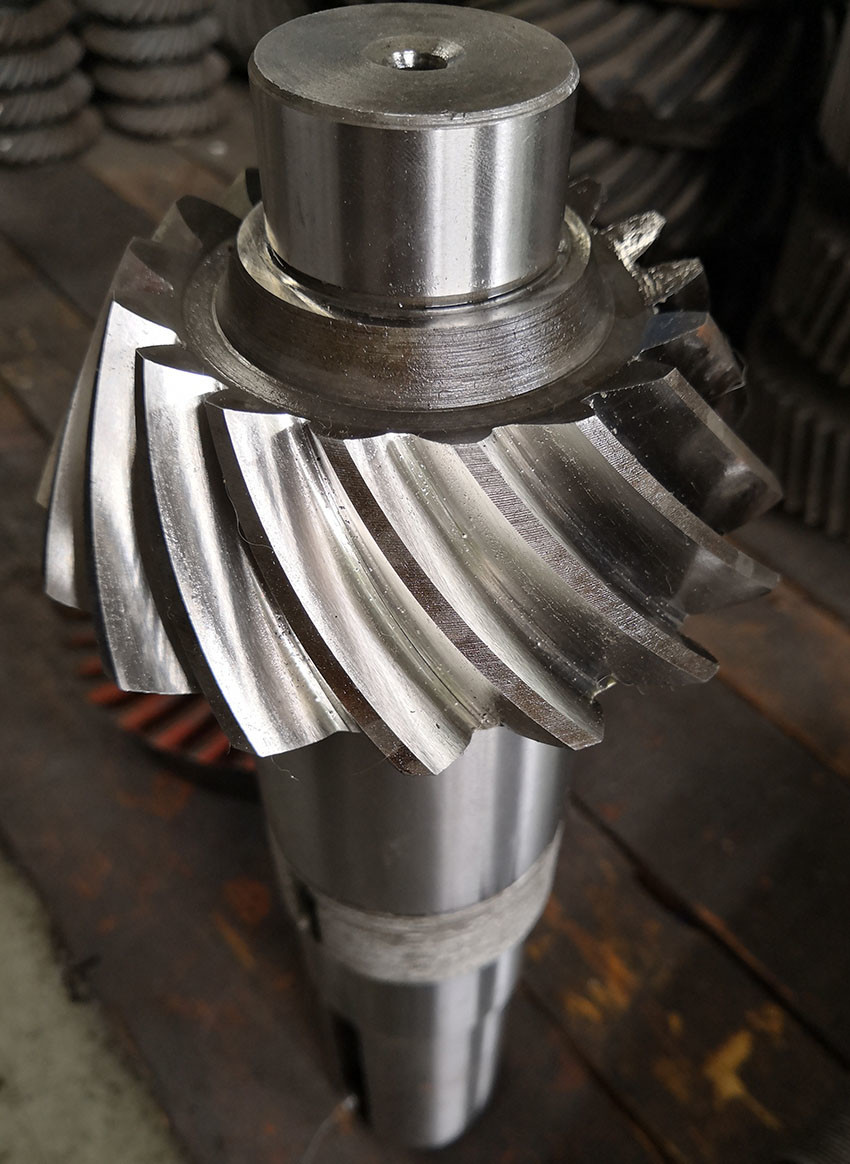

1) Beschreibung des Spiraleckgeräts
Ein Spiral-Schräggetriebe ist ein Schräggetriebe mit spiralförmigen Zähnen.
Bei denen die Antriebsrichtung der Antriebswelle um 90° gedreht werden muß, um die Räder anzutreiben.
produziert weniger Vibrationen und Geräusche als herkömmliche Geräte mit geraden Zähnen.
2) Eigenschaften von Spiraleckenrädern
Die Spirale des Schräggetriebes sollte in Paaren ausgetauscht werden.
zusammen ersetzt.
| Produkte | Spirale Bevel-Zahnräder mit inneren Splines |
| Maßgeschneidert | √ |
| Material | SAE 4320/ 20CrNi2MoA |
| Herstellung von Zahnrädern | Zügelfräsen/Zügelmahlen |
| Zähne schleifen | √ |
| DP | 4.5 |
| Anzahl der Zähne (Z) | 17T |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 35° |
| Zahngenauigkeitsgrad | ISO-Klasse 6/AGMA-Klasse 11 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
