Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt
  • Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt
Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt

Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt

Herkunftsort China
Markenname YIZGEAR
Modellnummer SB2207003
Produktdetails
Richtung:
Rechte Hand
Gesichtsbreite:
85 mm
Modul:
30
Pitchdurchmesser:
2610
Zähnenummer:
87
Material:
20CrNi2MoA
Hervorheben:

Gang

,

der gewundene Kegelradgetriebe reibt

,

gleason System-Kegelradgetriebe 30 Modul

Zahlungs- und Versandbedingungen
Min Bestellmenge
2 Sätze
Preis
$300/ Piece
Verpackung Informationen
Sperrholz-Kiste
Lieferzeit
62 Tage
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
500 Sätze/Monat
Produktbeschreibung

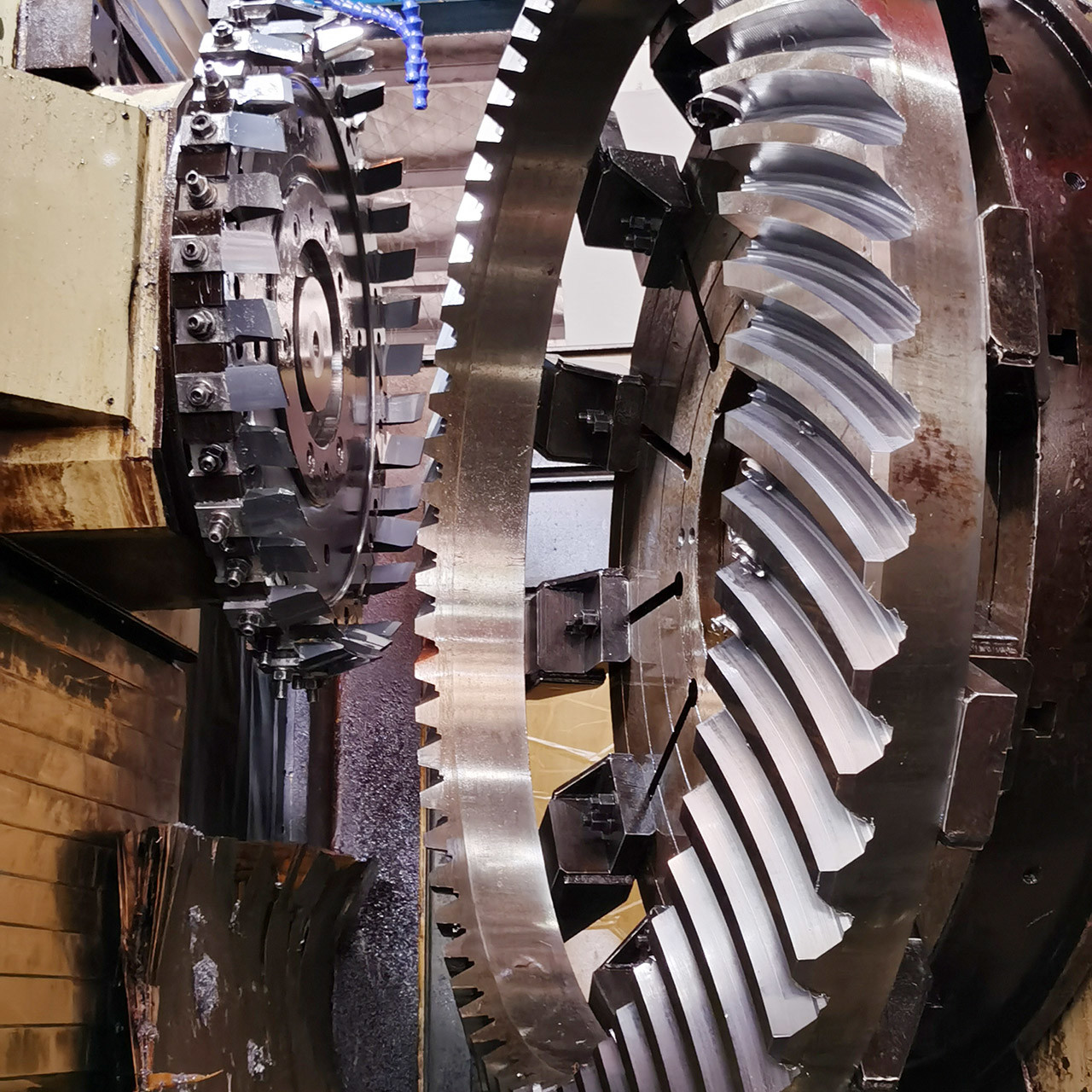

30 Modul Großes Kegelrad Verzahnung vom Typ Gleason, Spiralkegelrad

1) Merkmale des Spiralkegelrads

Spiralkegelradsätze sollten paarweise ersetzt werden.

Sowohl das linksgängige als auch das rechtsgängige Rad sollten zusammen ersetzt werden.

2) Herstellung von Spiralkegelrädern

Spiralkegelräder hergestellt durch Fräsen und Schleifen.

Produkte Spiralkegelräder mit Innenverzahnung
Kundenspezifisch √
Material SAE 4320/ 20CrNi2MoA
Zahnradherstellung Zahnradfräsen & Zahnradschleifen
Zahnradschleifen √
Modul (M) 30
Zähnezahl (Z) 87
Eingriffswinkel (α) 20°
Steigungswinkel 35°
Genauigkeitsgrad ISO 6 Grade/ AGMA 11Grade
Wärmebehandlung Aufkohlen
Oberflächenhärte 58-62HRC



VERGLEICH DER STAHLCODE-QUALITÄTEN
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Produktionsausrüstung

Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt 0Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt 1Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt 2

Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt 3Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt 4Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt 5

Produktionsprozess

Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt 6Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt 7Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt 8

                   Schmieden                                            Bearbeitung                                         Schneiden

Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt 9Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt 10Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt 11

             Wärmebehandlung                                    Schleifen                                         Inspektion

Gleason-System-Gang, der gewundenes Modul der Kegelradgetriebe-30 groß reibt 12
