Nullspalt-Legierungsstahl-Doppelpfeilverzahnung, linksgängig und rechtsgängig schrägverzahnt
  • Nullspalt-Legierungsstahl-Doppelpfeilverzahnung, linksgängig und rechtsgängig schrägverzahnt
Nullspalt-Legierungsstahl-Doppelpfeilverzahnung, linksgängig und rechtsgängig schrägverzahnt

Nullspalt-Legierungsstahl-Doppelpfeilverzahnung, linksgängig und rechtsgängig schrägverzahnt

Herkunftsort China
Markenname YIZGEAR
Modellnummer HB22072201
Produktdetails
Gewicht:
3200 kg
Außendurchmesser:
4700
Zähnenummer:
158
Breite:
98
Marke:
OEM
Wärmebehandlung:
Quenching & Tempering
Hervorheben:

Nullgap-Doppelt-Fischgrätenmuster-Gänge

,

Schraubenartiger Gang der linken Handrechten hand

,

Linke Handrechter Fischgrätenmuster-Gang

Zahlungs- und Versandbedingungen
Min Bestellmenge
2 Stücke
Preis
$300/ Piece
Verpackung Informationen
Sperrholz-Kiste
Lieferzeit
70 Tage
Zahlungsbedingungen
L/C, T/T,
Versorgungsmaterial-Fähigkeit
300 PC/Monat
Produktbeschreibung
Zero Gap Double Fischgräten Zahnrad linke und rechte Hand helikale Ausrüstung
Produktspezifikationen
Attribut Wert
Gewicht 3200 kg
Außendurchmesser 4700 mm
Zähnenummer 158
Breite 98 mm
Marke OEM
Wärmebehandlung Quenching & Tempering
Produktbeschreibung
Zero Gap Double Helical Getriebe - linke und rechte Hand -Fischgrätenausrüstung
Wärmebehandlung

Härte: 260-300 Hb
Primärwärmebehandlungsmethode: Löschen und Temperieren

Material

AISI 4140 oder SAE 4340 Legierungstahl

Anwendungen

Entwickelt für die Leistungsübertragung zwischen parallelen Wellen, einschließlich Anwendungen in:

  • Dampfturbinen
  • Meeresantriebssysteme
  • Schwere Industriemaschinen
Besonderheit Spezifikation
Mass angefertigt Verfügbar
Zahnradprofiltyp Fischgrone
Zahnradzähneherstellung Ausrüstung Milling
Modul (m) 10
Anzahl der Zähne (z) 30
Druckwinkel (α) 20 °
Helixwinkel (β) Brauch
Zähnegenauigkeitsqualität ISO 8-9 Note
Wärmebehandlung Quenching & Tempering
Vergleich des Stahlcode -Notens
China/GB ISO Гοст ASTM Jis LÄRM
45 C45E4 45 1045 S45C CK45
40cr 41CR4 40x 5140 SCR440 41CR4
20crmo 18crmo4 20х & ört 4118 SCM22 25crmo4
42crmo 42crmo4 38xm 4140 SCM440 42crmo4
20crmnti   18x   SMK22
20cr2ni4   20x2H4a
20crnimo 20crnimo2 20xhm 8720 SNCM220 21NICRMO2
40crnimoa   40xH2MA/40xHMA 4340 SNCM439 40NICRMO6/36NICRMO4
20crni2mo 20nicrmo7 20xh2ma 4320 SNCM420

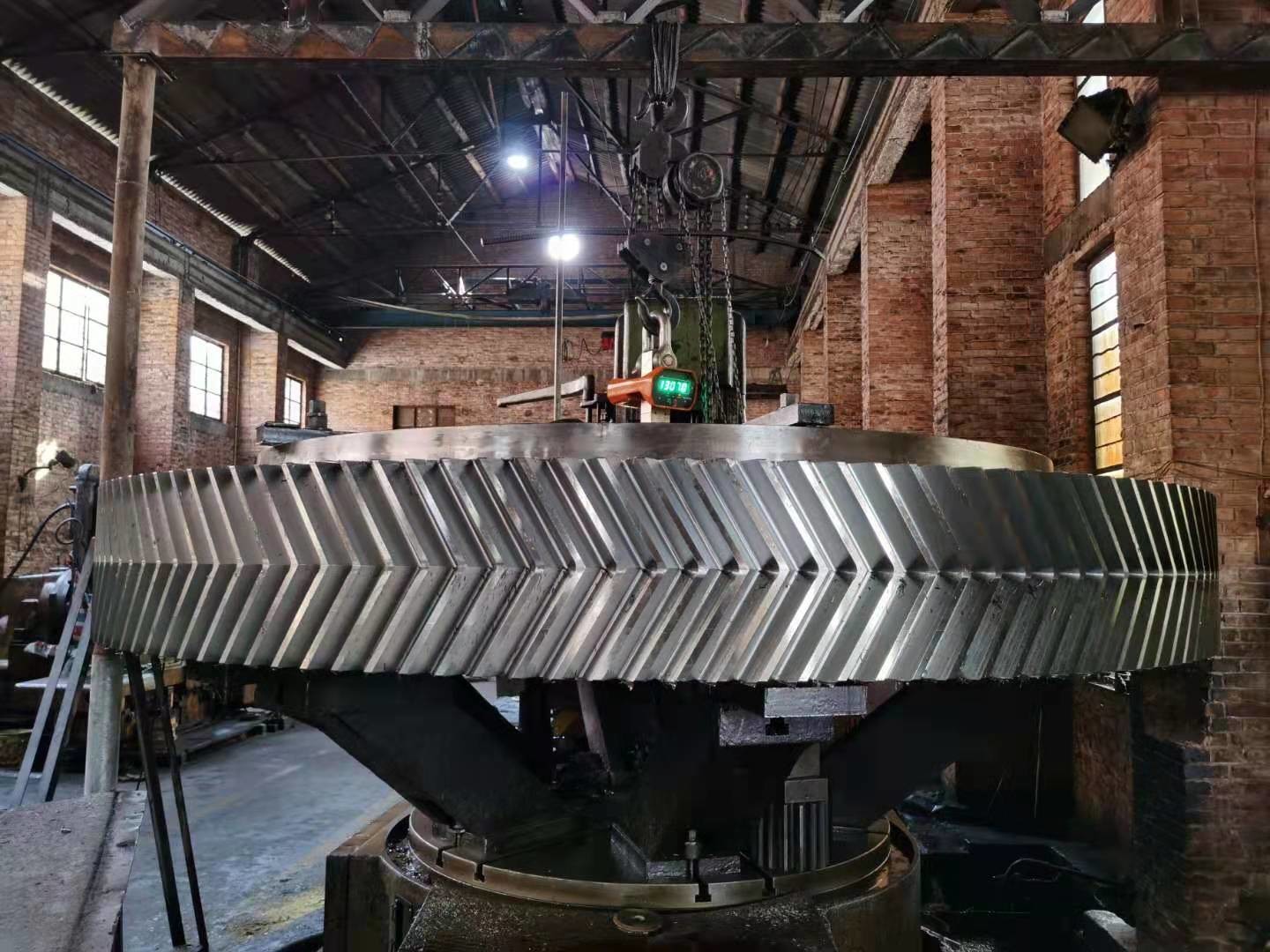

Gerätebilder

Nullspalt-Legierungsstahl-Doppelpfeilverzahnung, linksgängig und rechtsgängig schrägverzahnt 0

Nullspalt-Legierungsstahl-Doppelpfeilverzahnung, linksgängig und rechtsgängig schrägverzahnt 1

Tags:

Doppelter schraubenartiger Gang,

Schraubenartige und Fischgrätenmuster-Gänge,

Spitzen Sie sich Loch-Fischgrätenmuster-Gänge zu
