| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS220805002 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $850.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, D/P, Western Union, T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Stücke/Monat |
| Material: | 17CrNiMo6 | Modul: | 16 |
|---|---|---|---|
| Schwingung: | 50.265mm | Grobheit: | Ra0,8 ~ Ra16 |
| Ausrichtung: | Linke Hand | Zahn-Breite: | 110 mm |
| Hervorheben: | Gang,der schraubenartige Ritzelwelle reibt,Stahlabtriebswelle des getriebe-17CrNiMo6 |
||

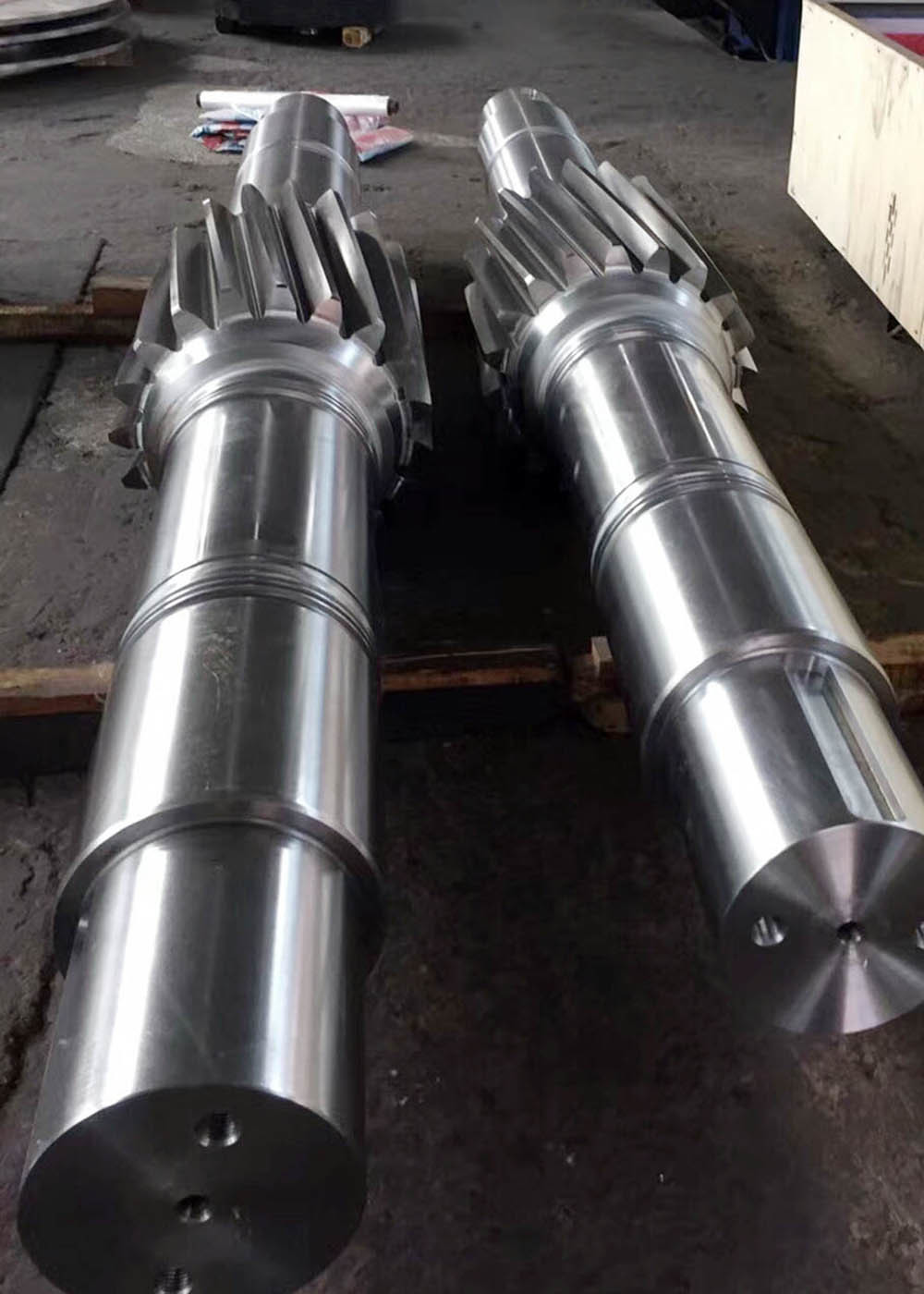

Schleifgetriebe mit Übertragungsgetriebe- 17CrNiMo6 Stahl Helical Getriebewelle
1) Beschreibung des Schraubengerätes
Helical Gear ist ein zylindrisch geformtes Getriebe mit helicoiden Zähnen.
2) Richtung der Schraubengeräte
Rechte und linke Hand
3) Eigenschaften von Helical Gear
Helical-Zahnräder können mehr Last tragen als Spurenräder.
Eine axiale Schubkraft, verursacht durch die Helixform.
| Produkte | Linke Helical Getriebewelle |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| AusrüstungZähneHerstellung | Getriebe schleifen |
| Zähne schleifen | √ |
| Modul (M) | 16 |
| Anzahl der Zähne (Z) | 17 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 25° |
| Genauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
