| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 2 Sätze |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Material: | Stahl | Zahnprofil: | Helical |
|---|---|---|---|
| Herstellung: | Gang-Mahlen | Qualitätsgrad: | Grad ISO 6 |
| Genauigkeit: | Grad ISO 8 | Härte: | 58-62 HRC |
| Hervorheben: | Vergasungs- und Wärmebehandlungsgetriebe,Langlebige Getriebewelle,Dauerhafte Getriebewelle |
||

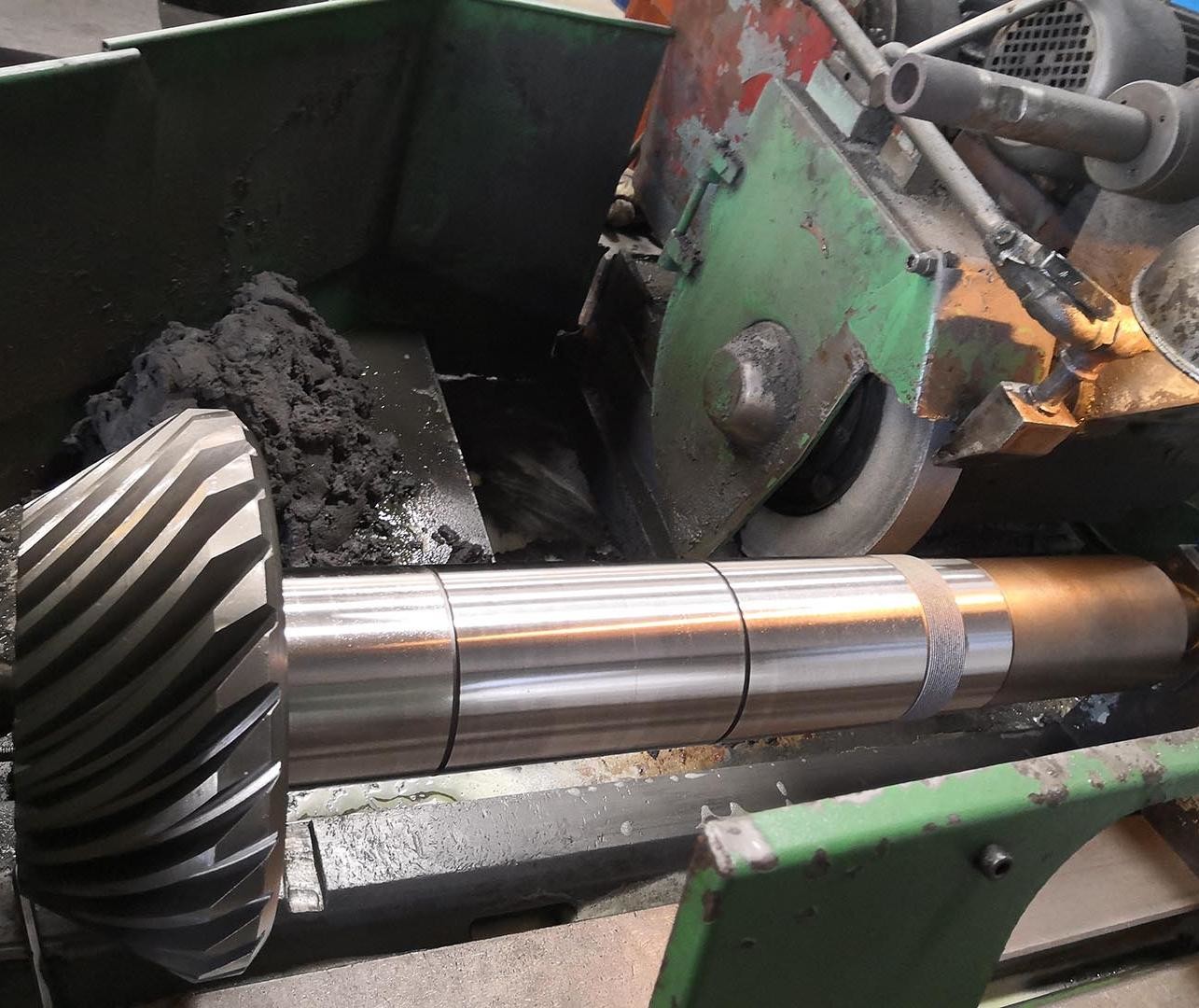

1) Beschreibung der Spiralbevel Gear
Die spiralförmige Schrägradwelle ist eine revolutionäre Lösung für moderne Präzisionsgetriebesysteme.es behebt effektiv die Zuverlässigkeitsprobleme der traditionellen Split-Struktur unter Schwerlast- und Hochgeschwindigkeitsbetrieben.
2) Vorteile von Spiral-Bevel-Zubehör
a) Verbesserte Zuverlässigkeit: Der gesamte Schmiedeprozeß erhöht die Müdigkeit um das Dreifache.
b) Raumoptimierung: Im Vergleich zu herkömmlichen Anschlussmethoden verringert es die Radialdimension um 35%.
c) Präzisionskontrolle: Das kombinierte Schleif- und Schleifverfahren wird angewandt, wobei die Oberflächenrauheit Ra der Zahnräder ≤ 0,4 μm beträgt.
d) Vereinfachte Wartung: Das Design ohne Kupplung reduziert den täglichen Wartungsaufwand um 60%.
3) Anwendungen von Spiralebelgeräten
a) Automobilindustrie: Hybridgetriebe
b) Industrielle Automatisierung: Hochpräzisionsmaschinenwerkzeug drehbare Arbeitstischantrieb
c) Luft- und Raumfahrt: Satellitenanpassungsmechanismus Übertragungseinheit
| Produkte | Spirale Bevel-Gangwelle |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Gleason |
| AusrüstungZähneHerstellung | Getriebe schleifen |
| Zähne schleifen | √ |
| Modul (M) | 6 |
| Anzahl der Zähne (Z) | 21 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 15° |
| Genauigkeitsgrad | ISO-Klasse 6 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
