| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS220805005 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $35.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, D/P, Western Union, T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Stücke/Monat |
| Marke: | OEM-Produkte | Herstellungsprozess: | Gang-Reiben |
|---|---|---|---|
| Zahn-Breite: | 30 mm | Zähne nummerieren: | 16 |
| Gangart: | Stirnrad | Schwingung: | 19.635mm |
| Hervorheben: | Sporn-Getriebe-Welle,2,5 Modul-Stirnrad-Welle |
||

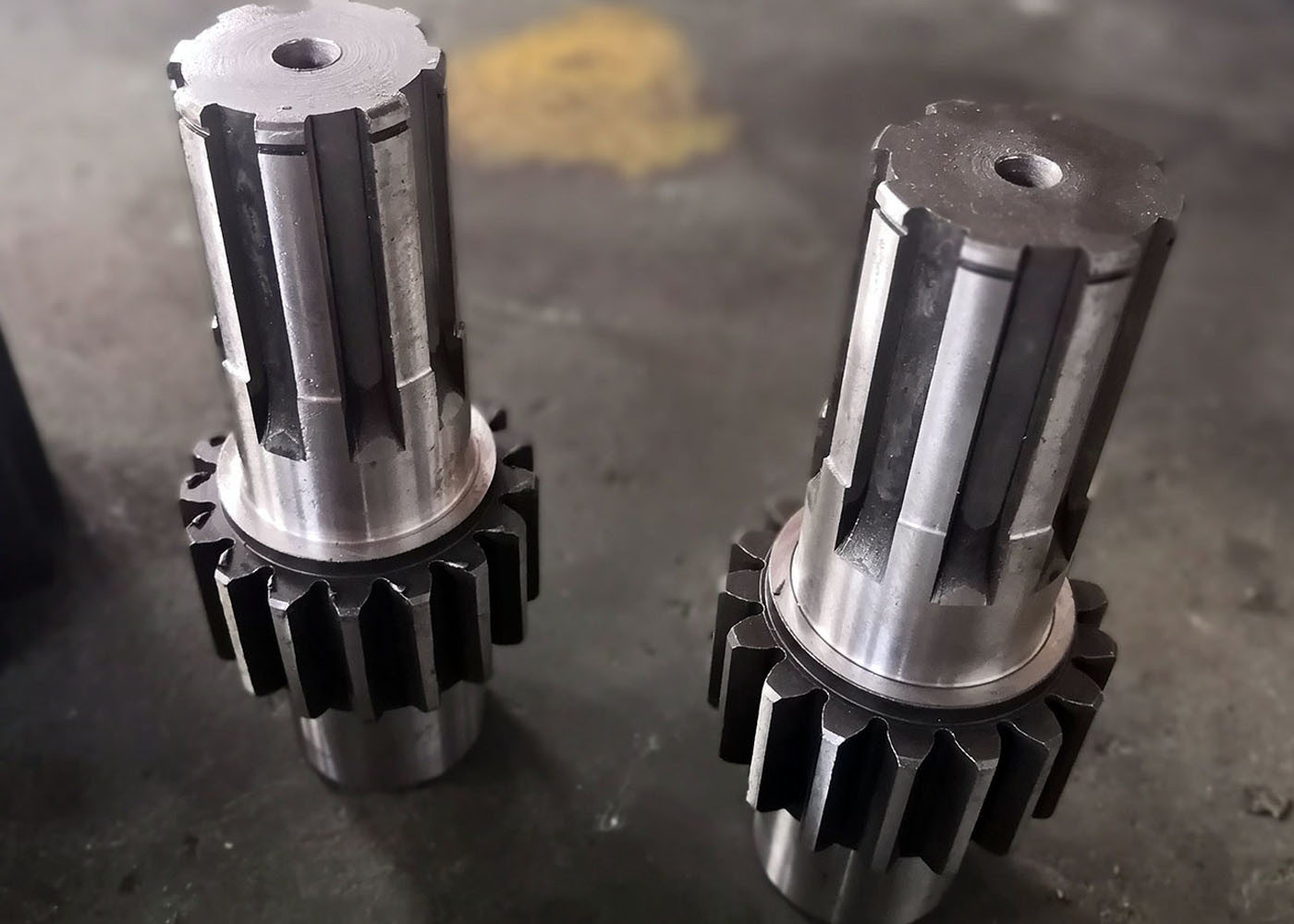

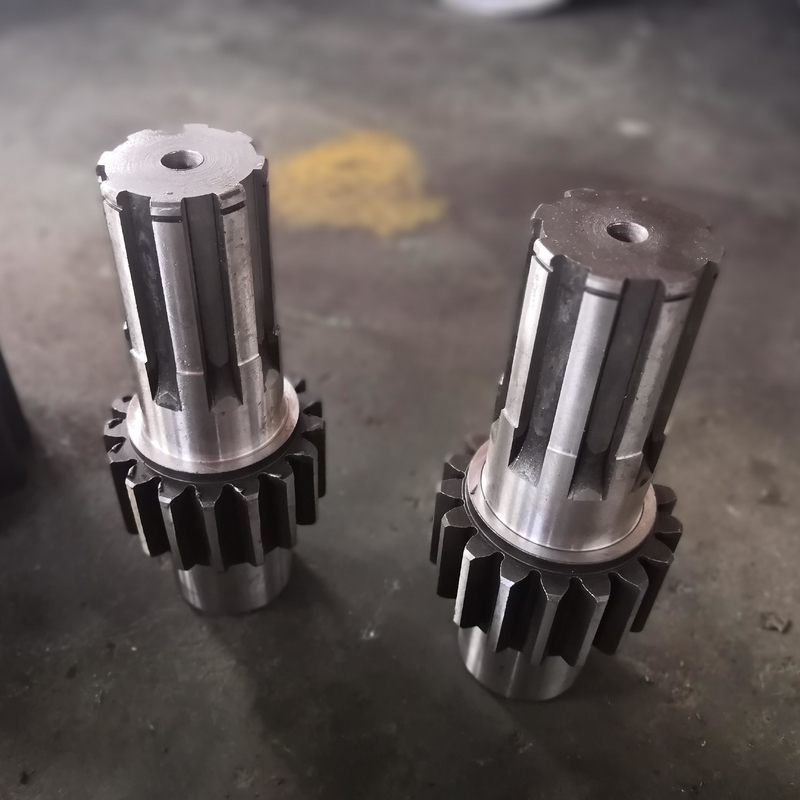

2.5 Modul-Spur-Gangwelle für die allgemeine Industrie Getriebe und Geschwindigkeitsreduktor
1) Beschreibung der Spurgetriebewelle
Ein Spurgetriebe ist ein Getriebe, das Teile einer Welle mit einem Spurgetriebe umfasst.
Ein Spur-Gang ist ein zylindrisch geformtes Getriebe.
Spurgetriebe sind die am häufigsten verwendeten Getriebe mit einer Vielzahl von Anwendungen.
2) Eigenschaften der Spurgetriebewelle
Leichter zu fertigen als andere Getriebe.
Am häufigsten bei der Konstruktion von Transmissionsystemen eingesetzt.
| Produkte | Helical Getriebewelle |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung von Zahnrädern | Ausrüstung für die Verarbeitung von Getriebe |
| Zähne schleifen | √ |
| Modul (M) | 2.5 |
| Anzahl der Zähne (Z) | 16 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 0° |
| Zahngenauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
