| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS220805003 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $850.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, D/P, Western Union, T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Stücke/Monat |
| Material: | 17CrNiMo6 | Schwingung: | 37.699 |
|---|---|---|---|
| Schraubenartiger Winkel: | 23° | Qualitätsgrad: | Grad ISO 6 |
| Zahn-Breite: | 120 mm | Druckwinkel: | 20° |
| Hervorheben: | Hauptantriebs-Getriebe-Welle,Stahlwelle des hauptantriebs-17CrNiMo6,12 Modul-Getriebe-Welle |
||

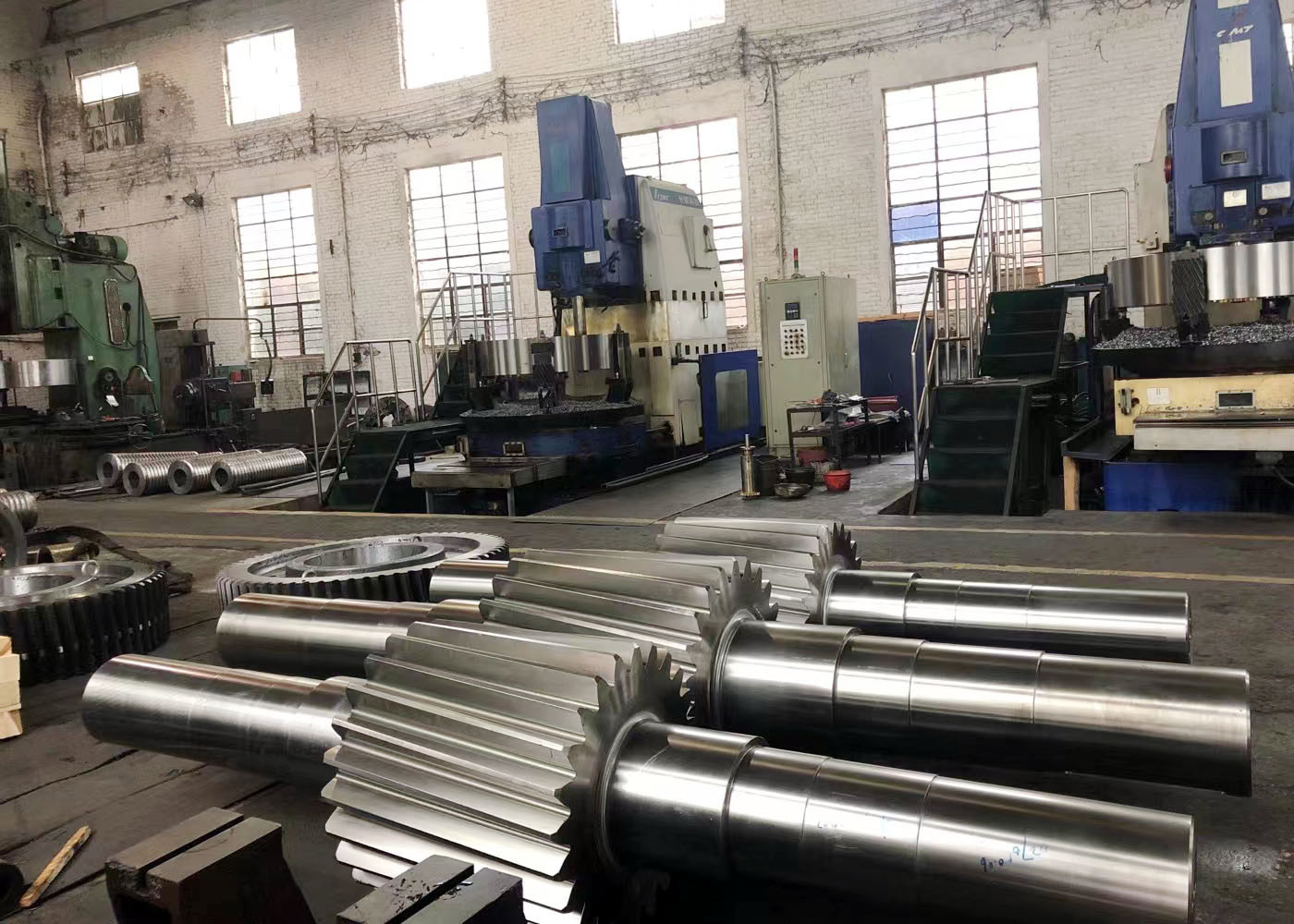

Ersatzteile für Getriebe - 17CrNiMo6 Stahl-Hauptantrieb Helical Gear Shaft
1) Eigenschaften der Helical Gear Shaft
Geräte, die mit Schubkräften in axaler Richtung arbeiten.
2) Technische Grunddaten von Schraubzügen
a) Modul ((m): Modul ist die Größeinheit, die anzeigt, wie groß oder klein ein Zug ist.
b) Anzahl der Zähne (z): Anzahl der Zahnräder
c) Referenzdurchmesser: Referenzdurchmesser ((d) = m×z
| Produkte | Linke Helical Getriebewelle |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| AusrüstungZähneHerstellung | Getriebe schleifen |
| Zähne schleifen | √ |
| Modul (M) | 12 |
| Anzahl der Zähne (Z) | 23 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 30° |
| Genauigkeitsgrad | ISO-Klasse 6 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
