| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS220806003 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $35.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, D/P, Western Union, T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Stücke/Monat |
| Material: | 20CrMnTi | Marke: | OEM-Produkte |
|---|---|---|---|
| Länge: | 337 mm | Profil-Art: | Schraubenartiger Gang |
| Härte: | 58-62 HRC | Härteschicht: | 0.5-0.8 Millimeter |
| Hervorheben: | 2,5 Modul-Getriebe-Welle,Schraubenartige Keilwelle mit 17 T |
||

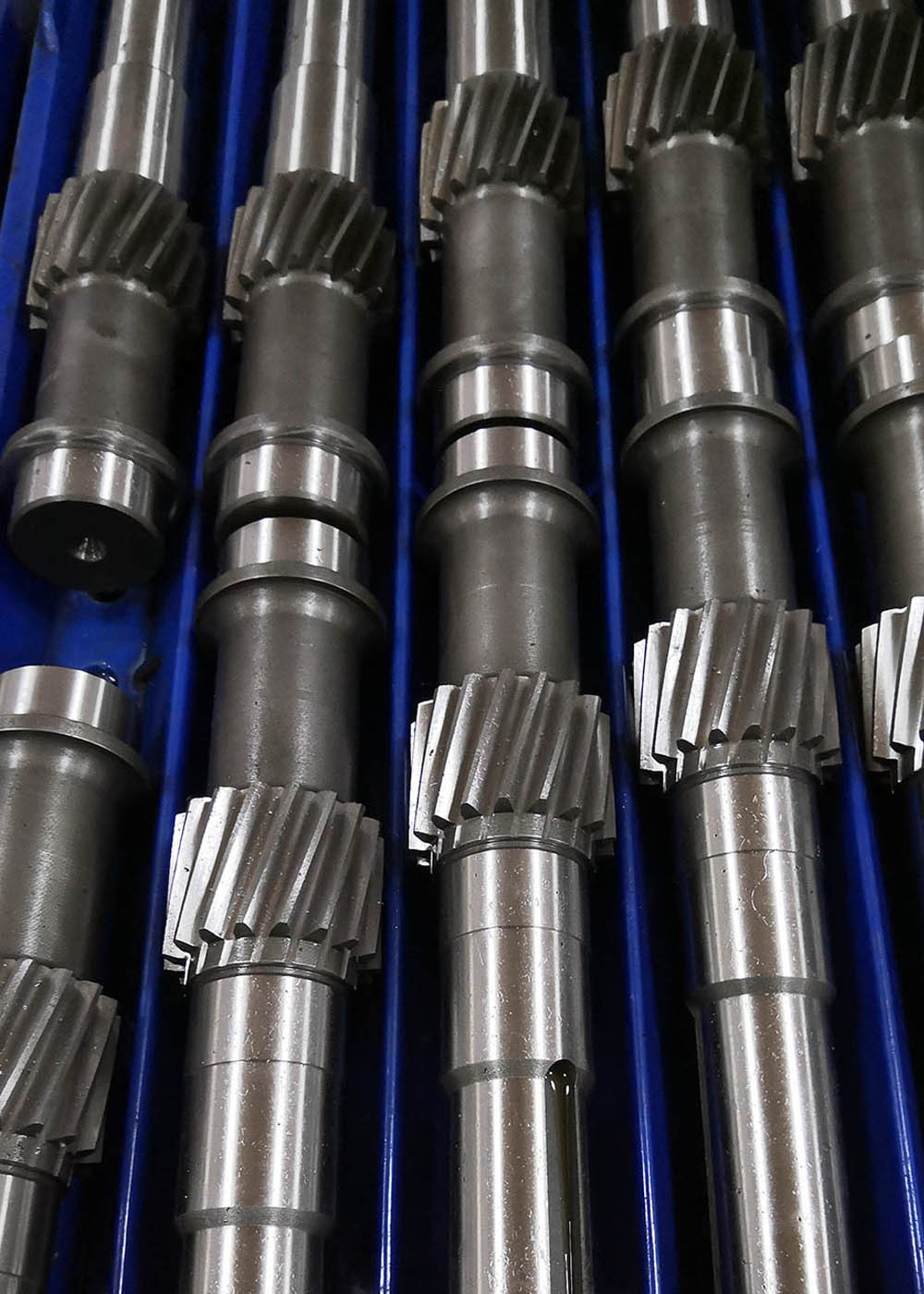

2.5 Modul 17 T Helical Gear Shaft für auf der Welle montierte Geschwindigkeitsreduktoren
1) Anwendungen von Schraubgetriebewellen
Die Schrägradwelle wird häufig für Getriebe und Drehzahlreduktoren verwendet.
Die Getriebewelle kann mit Wellenkopplungen oder Lagern zusammengebaut werden, um das Leistungstransmissionssystem anzutreiben.
2) Herstellung und Verarbeitung von Helical Gear Shaft
a) Schmieden von Stahlmaterial
b) Verdünnen und Härten von Material
c) Rohmaschinen
d) Feinmaschinenbearbeitung
e) Getriebebebeugen
f) Wärmebehandlung (Vergasung)
g) Zahnradschleifen
h) Oberflächenschleifen
i) Inspektion
j) Verpackung
| Produkte | Helical Getriebewelle |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| AusrüstungZähneHerstellung | Ausrüstung für die Verarbeitung von Getriebe |
| Zähne schleifen | √ |
| Modul (M) | 3 |
| Anzahl der Zähne (Z) | 17 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 15° |
| Genauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
