| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GG22081002 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $1500/ Piece |
| Verpackung Informationen: | Hölzerne Kiste/Pallte |
| Lieferzeit: | 90 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 20 Stücke/Monat |
| Material: | Werfender Stahl | Modul: | 28 |
|---|---|---|---|
| Zahnbreite: | 200 mm | Produktionszeit: | 90 Tage |
| Außendurchmesser: | 4800mm | Schwingung: | 87.964 mm |
| Hervorheben: | 28 Modul-Casting-Stahl-industrielle Gänge,Drehtrockner-Zementmühlgurtgang,Drehtrockner-industrielle Gänge |
||

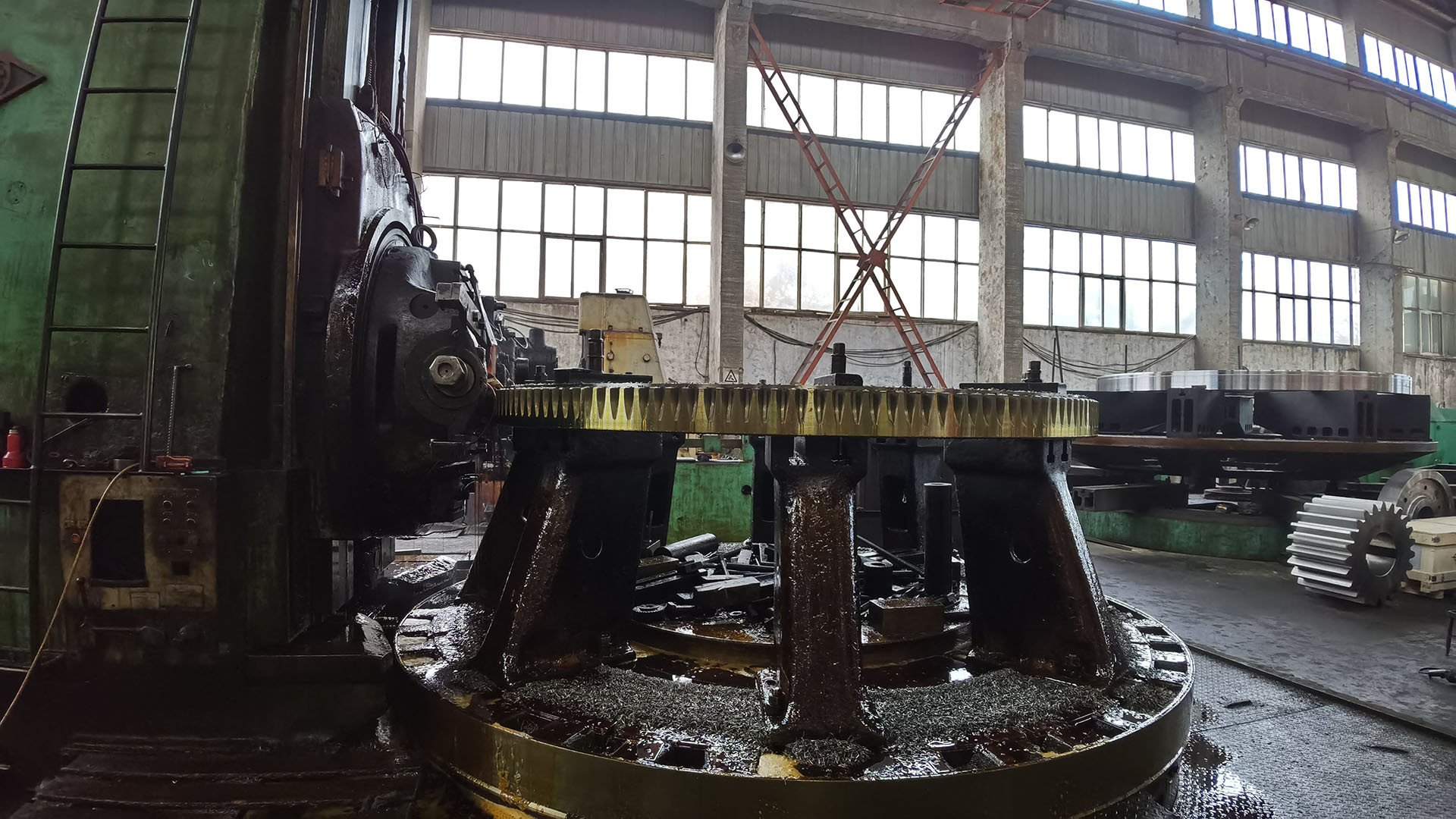

28 Modulguss Stahlumfangsgetriebe für horizontale Zementfabriken
1) Beschreibung des Umfangsgeräts
Traditionelle Umfangsgetriebe bestehen im Allgemeinen aus zwei bis vier Segmenten und werden zur Verarbeitung zusammengebaut.
Dies erfordert extrem große und teure Maschinen für die Produktion, die Handhabung und die Wärmebehandlung.
Darüber hinaus führt die Größe der Bauteile zu Nachteilen hinsichtlich der Gießqualität und der Wärmebehandlung.
2) Technische Daten des Umfangsgeräts
Durchmesser des Umfangs des Getriebes bis zu 8 m (größere Durchmesser sind nach weiterer Diskussion verfügbar)
Höchstbreite 450 mm
Höchstgeschwindigkeit der Abstandslinie 6 m/s
Umfangsmodul 20, 25, 30
Berechnet nach ISO-Norm 6336 (AGMA auf Anfrage)
| Produkte | Umfangsgetriebe |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Zahnräder |
| Herstellung | Ausrüstung für die Verarbeitung von Getriebe |
| Zähneknirschen | √ |
| Modul (M) | 22 |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | 20° |
| Bleiwinkel | Gewohnheit |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Temperen |
| Oberflächenhärte | 230 bis 260 HB |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
