| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | WG220801001 |
| Min Bestellmenge: | 1 Satz |
| Preis: | $350/Set |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 58 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 600 Sätze/Monat |
| Material: | Knotenförmiges Gusseisen | Profil-Art: | ZA |
|---|---|---|---|
| Außendurchmesser: | 31,5 mm | Länge: | 267 |
| Zahnbreite: | 36 | Modul: | 1.5 |
| Hervorheben: | Knötenförmige Schneckenrad-und Wurm-Welle,ZA-Art Schneckenradwelle,1 |
||

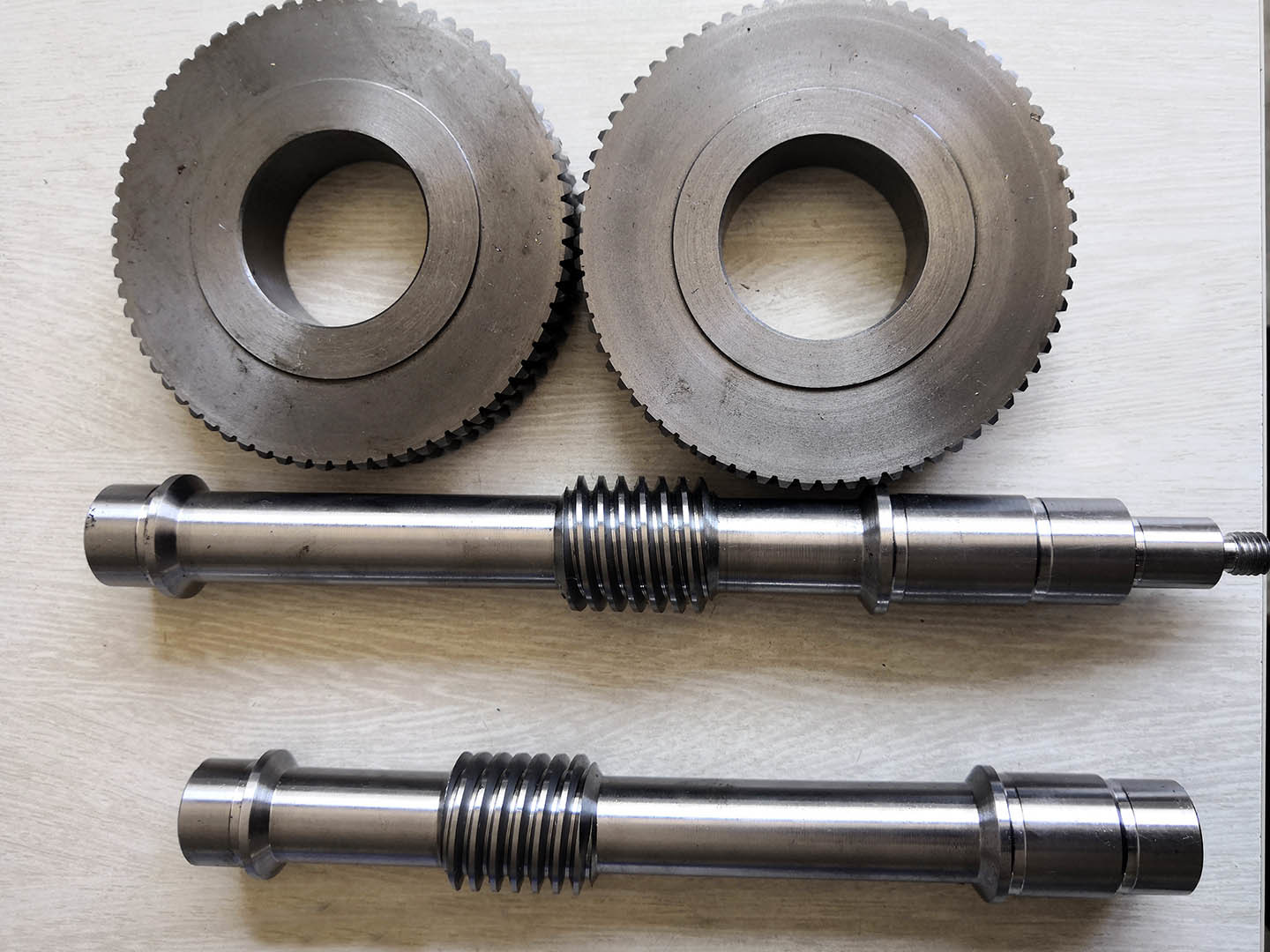

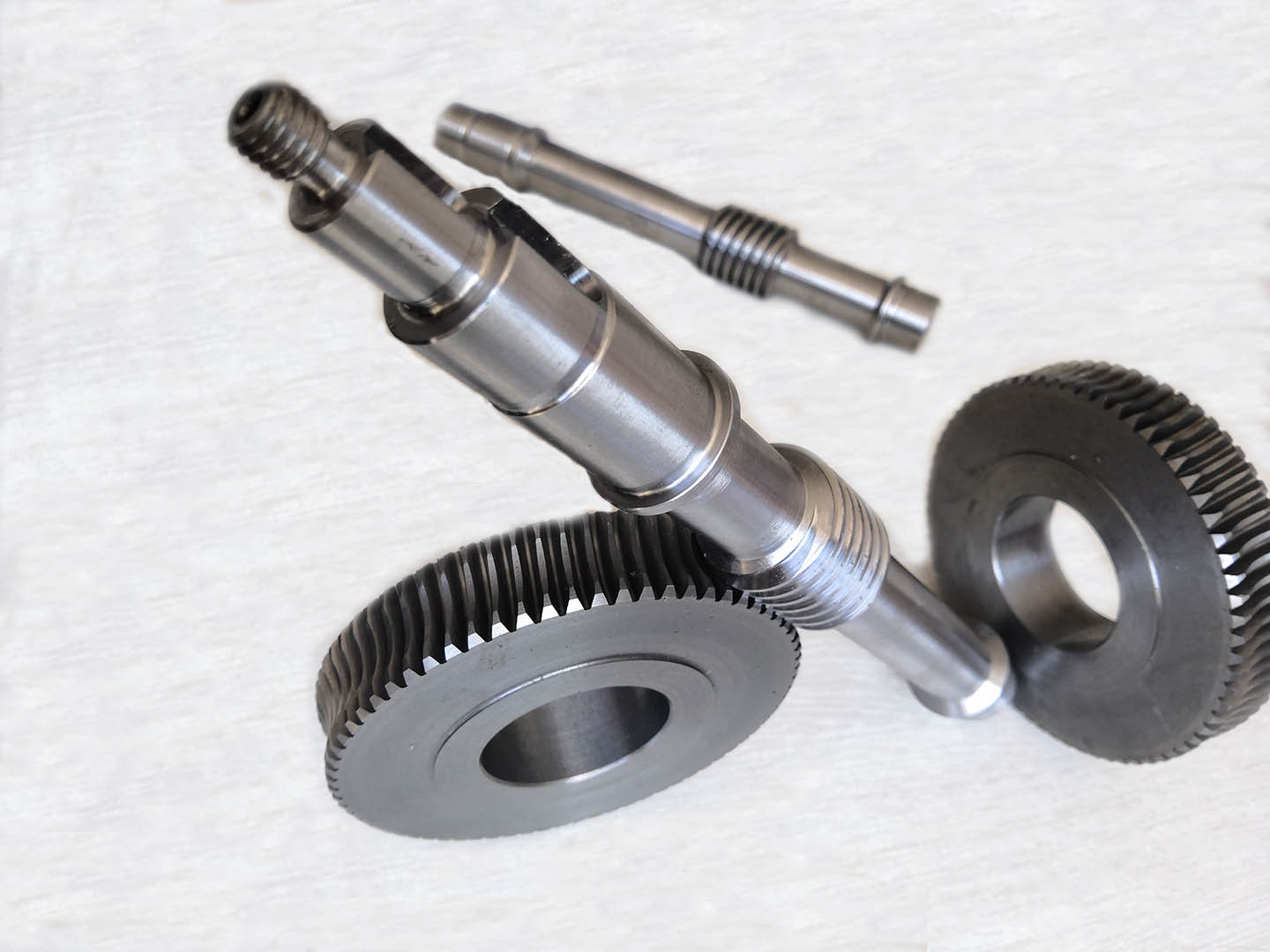

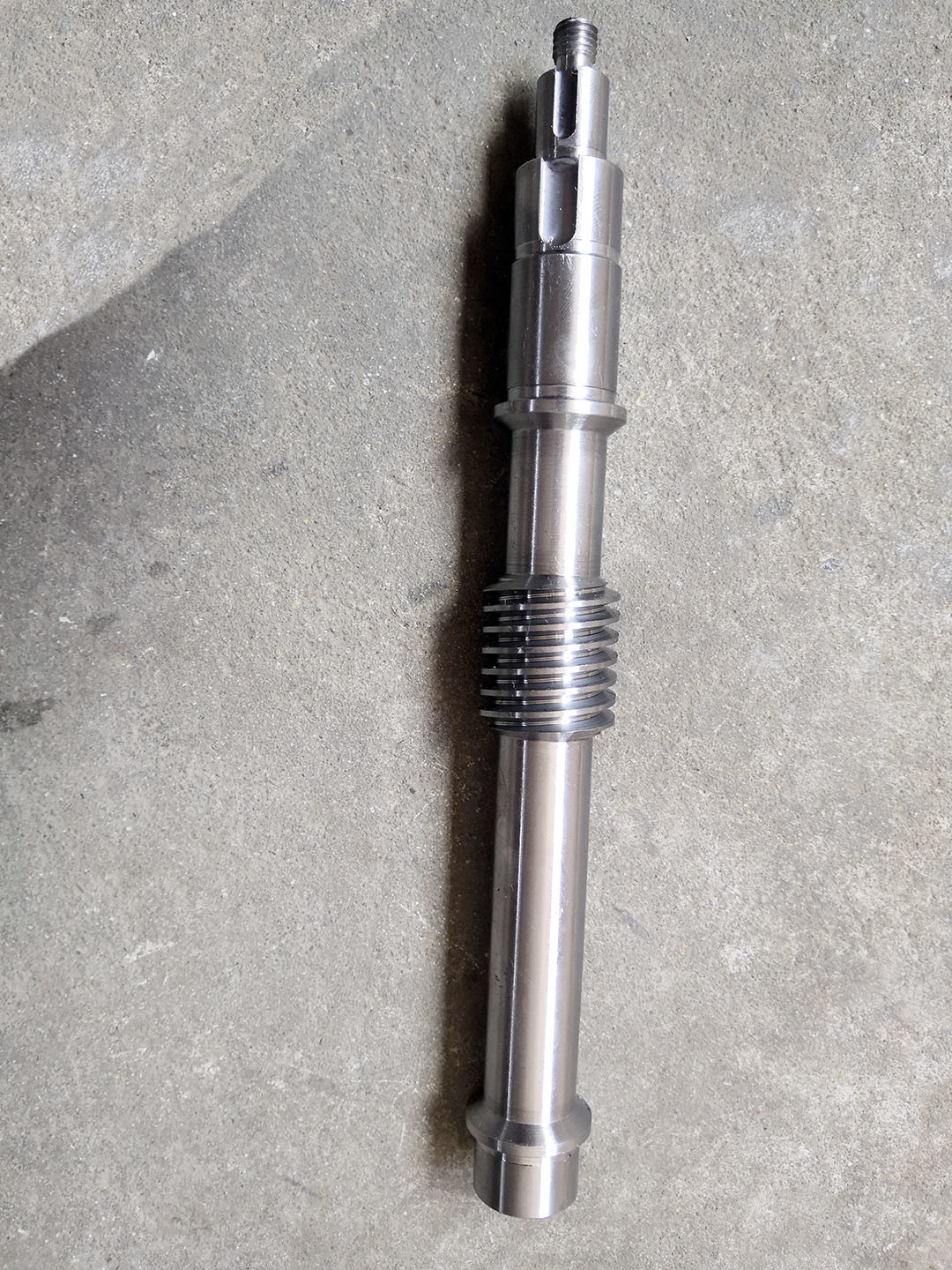

ZA Typ 1.5 Modul Knoten-Guss-Eisen-Wurmgetriebe und Wurmwellen-Set
1) Beschreibung der Wurmwelle und des Wurmgeräts
Die Wurmwelle ist ein Schaft, der mindestens einen vollständigen Faden um die Wurfoberfläche hat und der Treiber ist.
von einem Wurmrad.
2) Art der Wurmwelle und der Wurmgeräte
a) Zylindrisches Wurmgerätpaar
Worm Gear Pair ist der Name für ein gemetzter Wurm und Wurmrad.
Ein herausragendes Merkmal ist, daß es ein sehr großes Getriebeverhältnis in einem einzigen Netz.
Sie sorgt auch für eine ruhige und reibungslose Bewegung.
Die Übertragungseffizienz ist jedoch gering.
b) Umhüllungsgetriebe
Diese Wurm-Set verwendet eine spezielle Wurmform, die teilweise umhüllt die Wurm-Gear, wie in der Richtung gesehen
der Achse des Wurmgetriebes.
Sein großer Vorteil gegenüber dem Standardwurm ist eine viel höhere Tragfähigkeit.
Die Wurmgeräte sind jedoch sehr kompliziert zu konstruieren und herzustellen.
| Produkte | Wurmgetriebe und Wurmwellen |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Wurmgerät |
| Herstellung | Ausrüstungshobbing |
| Zähneknirschen | √ |
| Modul (M) | Gewohnheit |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | Gewohnheit |
| Bleiwinkel | Gewohnheit |
| Zahngenauigkeitsgrad | ISO-Klasse 6 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
