Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11
  • Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11
  • Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11
  • Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11
  • Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11

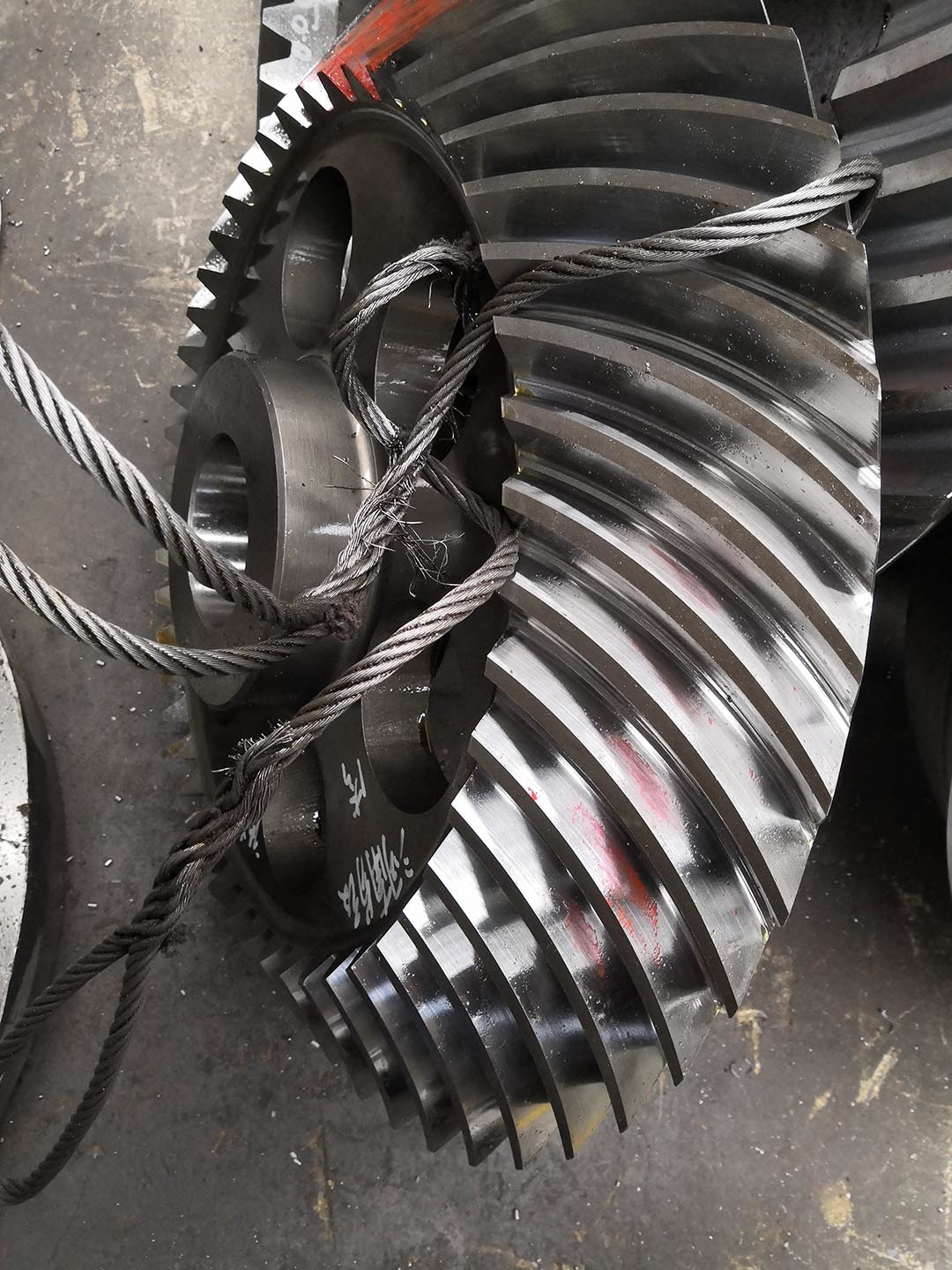

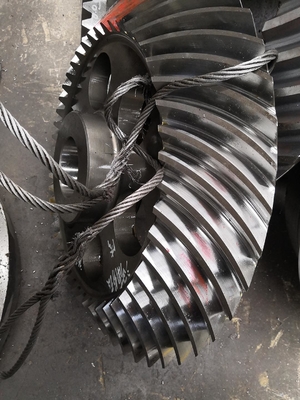

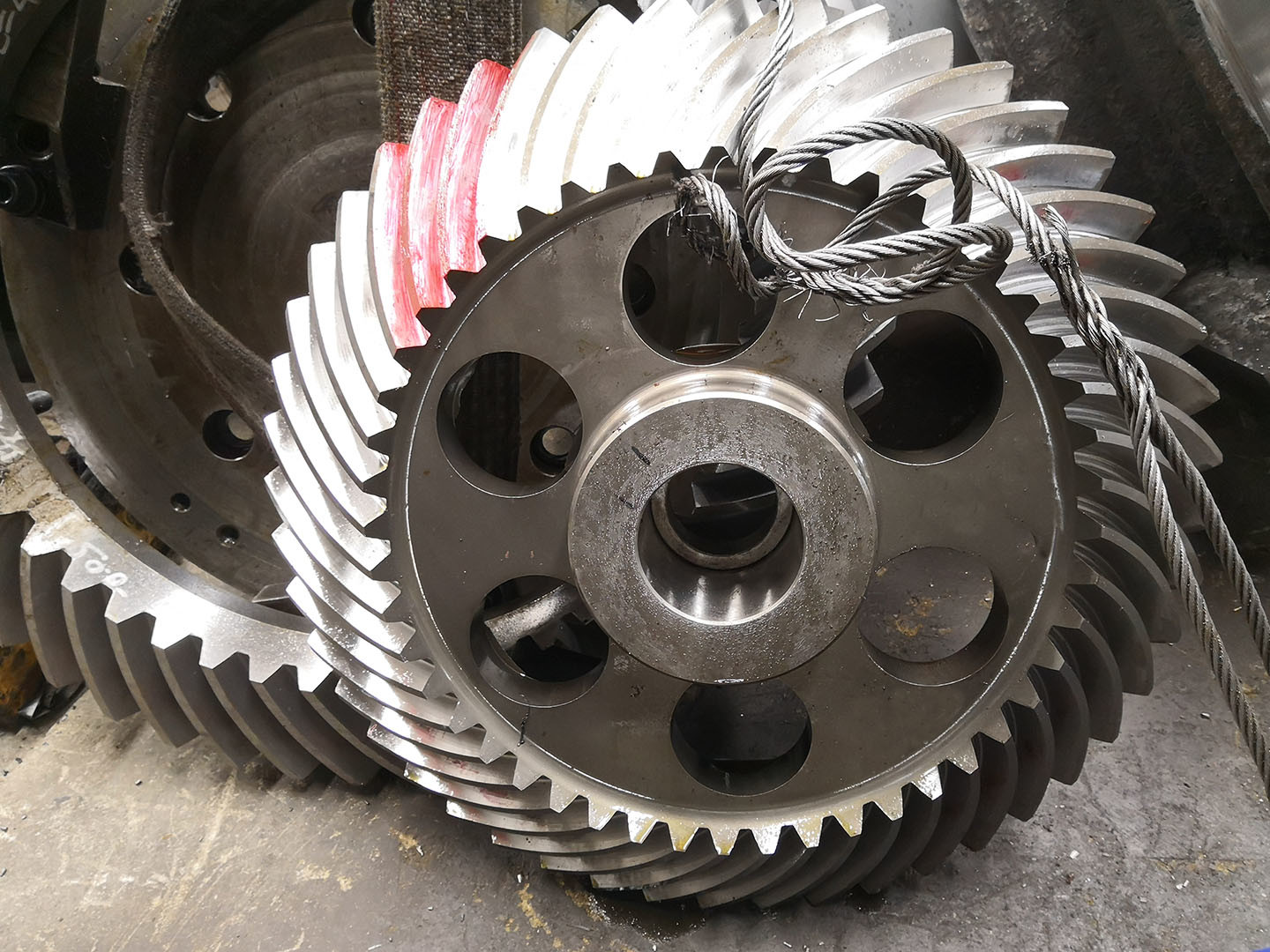

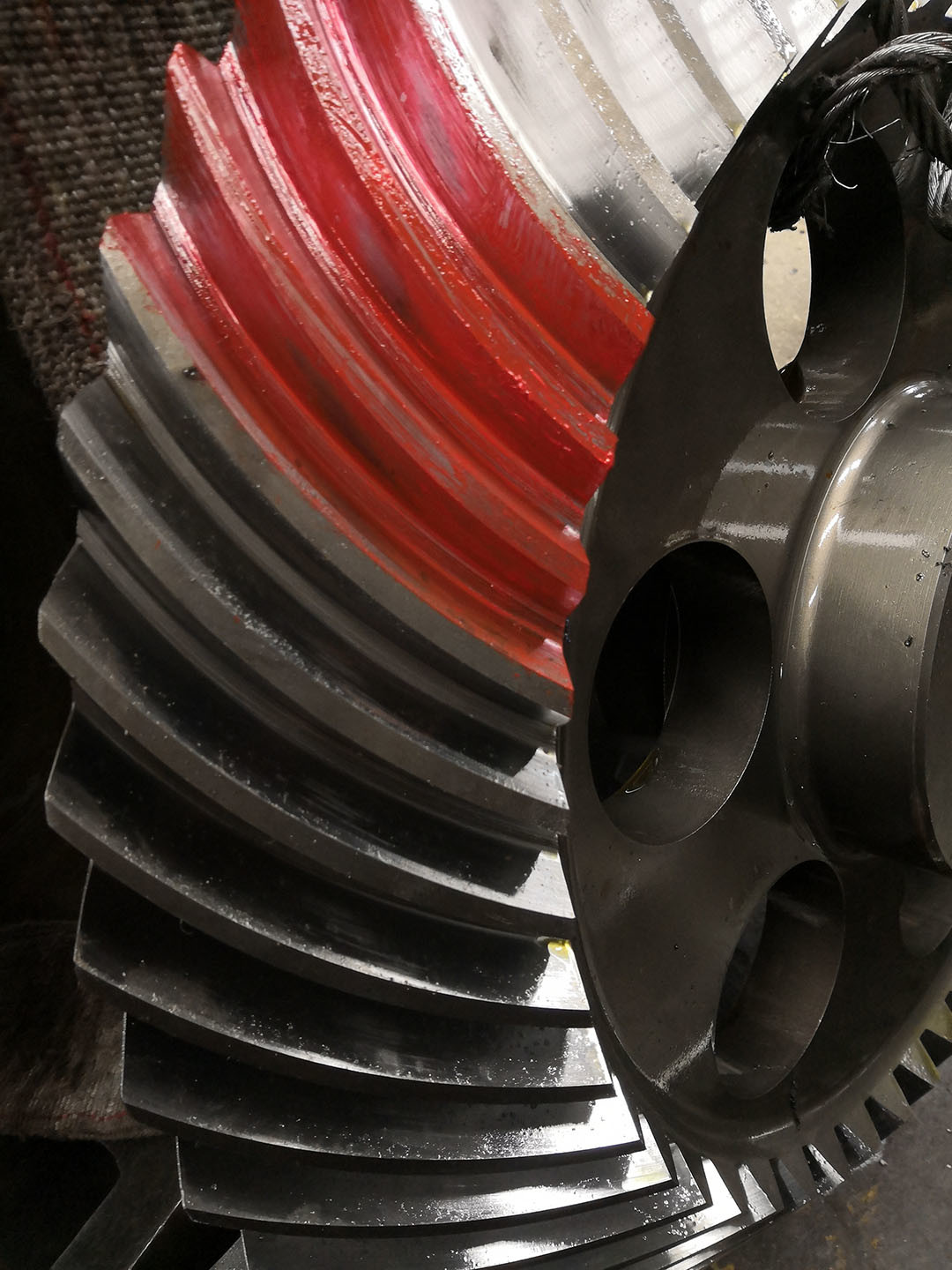

Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11

Herkunftsort China
Markenname YIZGEAR
Modellnummer SB22082104
Produktdetails
Dp:
1.8
Pitchdurchmesser:
Φ508
Außendurchmesser:
Φ531.03
Neigungswinkel:
36°52'12"
Gesichtswinkel:
38° 49' 2"
Wurzelwinkel:
35°12'45"
Hervorheben:

Gewundene Kegelradgetriebe DP1.8

,

Gewundene Kegelradgetriebe AGMA 10-11

,

System-Kegelradgetriebe 36T Gleason

Zahlungs- und Versandbedingungen
Min Bestellmenge
2 Sätze
Preis
$70/ Piece
Verpackung Informationen
Sperrholz-Kiste
Lieferzeit
62 Tage
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
500 Sätze/Monat
Produktbeschreibung

DP1.8 36T AGMA 10-11 Grad Gleason-Typ Schleifgetriebe Spirale Schräggetriebe

1) Eigenschaften von Spiralebelgeräten

Spirale Schräggetriebe sind aufgrund ihrer hohen Verschiebungsfähigkeit unter Belastung immer beliebter geworden.

Bei hohen Drehzahlen oder bei geringem Schlaffgefühl erfolgt die harte Schälung oder Schleifung nach dem

Produkte Spirale Schräggeräte-Set
Maßgeschneidert √
Material SAE 4320/ 20CrNi2MoA
Herstellung von Zahnrädern Ausrüstungsschleifen & Ausrüstungszähne schleifen
Durchmesser 1.8
Zähne schleifen √
Anzahl der Zähne (Z) 36
Druckwinkel (α) 20°
Bleiwinkel 35°
Genauigkeitsgrad AGMA 10-11Grad
Wärmebehandlung Vergasung
Oberflächenhärte 58 bis 62 HRC



Vergleich der Stahlqualitäten
CHINA/UK ISO-Nummern - Das ist nicht wahr. ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr andere 40X 5140 Schnittstellen andere
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XGT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 Die SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 Die SNCM420 　

Produktionsanlagen

Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11 0Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11 1Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11 2

Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11 3Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11 4Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11 5

Herstellungsprozess

Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11 6Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11 7Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11 8

Schmieden, Bearbeiten und Schneiden

Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11 9Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11 10Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11 11

Wärmebehandlungsschleifeninspektion

Spiral-Bevel-Zahnräder für Hochgeschwindigkeits- und Hochspannungsanwendungen mit AGMA-Klasse 10-11 12
