| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | HB22082302 |
| Min Bestellmenge: | 1 Satz |
| Preis: | $1000/ Set |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 75 Tage |
| Zahlungsbedingungen: | L/C,T/T |
| Versorgungsmaterial-Fähigkeit: | 50 Satz/Monat |
| Type: | zylinderförmiger Gang | Zahnbreite: | 120 |
|---|---|---|---|
| Härte: | 45-50 HRC | Helixwinkel: | 25° |
| Druckwinkel: | 20° | Länge: | 2200 mm |

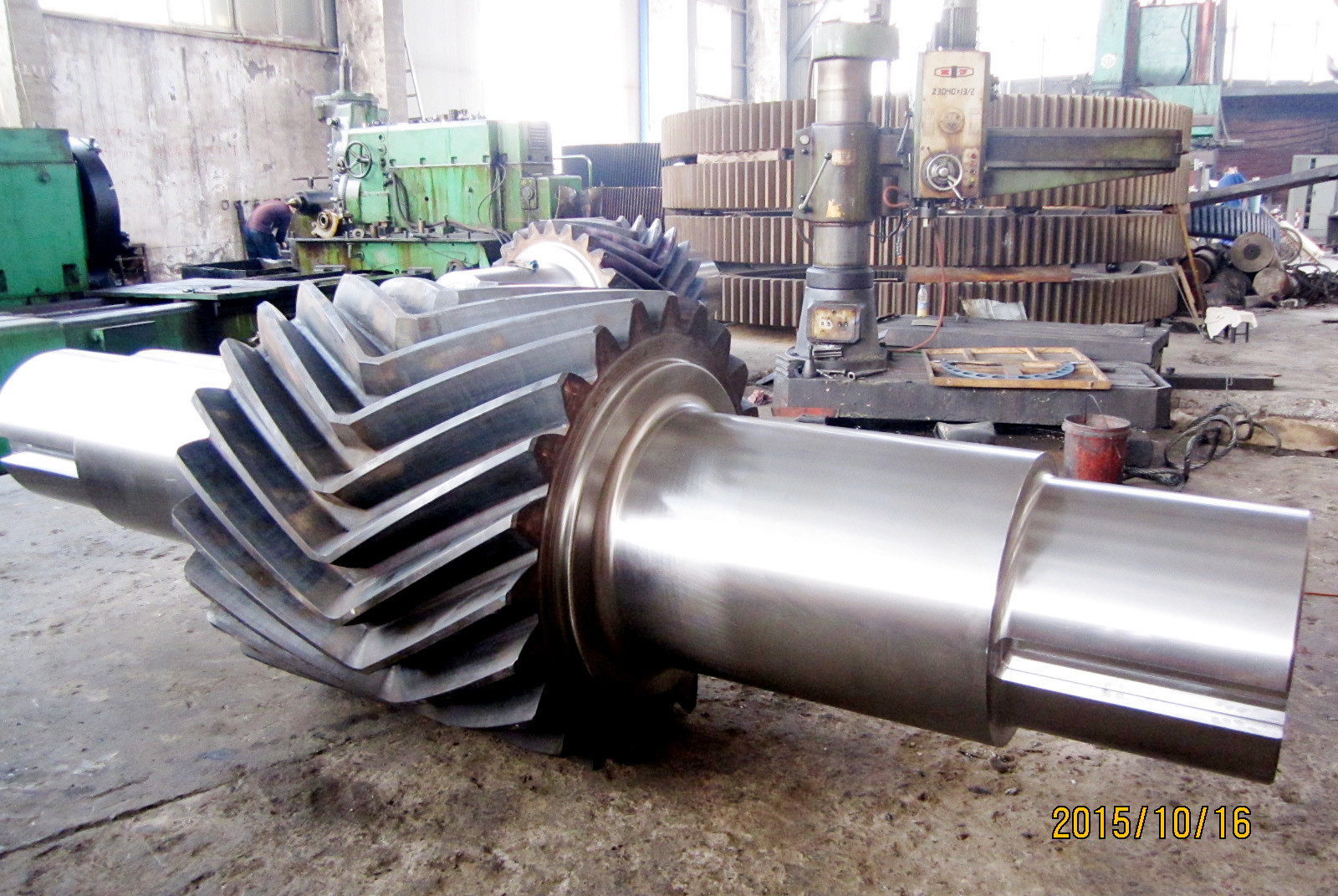

| Hervorheben: | Geschmiedete Stahlgetriebe-Ersatzteile,Fischgrätenmuster-Ritzelwelle SAE 4340,Getriebe-Fischgrätenmuster-Ritzelwelle |
||
| Attribut | Wert |
|---|---|
| Typ | Zylinderrad |
| Breite | 120 |
| Härte | 45-50 HRC |
| Schrägungswinkel | 25° |
| Druckwinkel | 20° |
| Länge | 2200mm |
Fischgrätenzahnräder werden in Drehmomentgetrieben, Dampfturbinen für den Schiffsantrieb und Walzenwellen in Stahlwerken eingesetzt. Die ordnungsgemäße Wartung dieser Komponenten verlängert ihre Lebensdauer und gewährleistet eine optimale Leistung.
Das Fehlen von Schubkräften in Fischgrätenzahnrädern ermöglicht die Verwendung höherer Schrägungswinkel, die bis zu 45° betragen können.
| Produkte | Fischgrätenzahnrad |
|---|---|
| Sonderanfertigung | √ |
| Zahnradprofiltyp | Fischgräte |
| Zahnradherstellung | Zahnradfräsen |
| Zahnradschleifen | Null |
| Modul (M) | 10 |
| Zähnezahl (Z) | 16 |
| Druckwinkel (α) | 20° |
| Schrägungswinkel (β) | Sonderanfertigung |
| Zahnradgenauigkeitsgrad | ISO 8-9 Grad |
| Wärmebehandlung | Abschrecken & Anlassen |
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 1045 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
