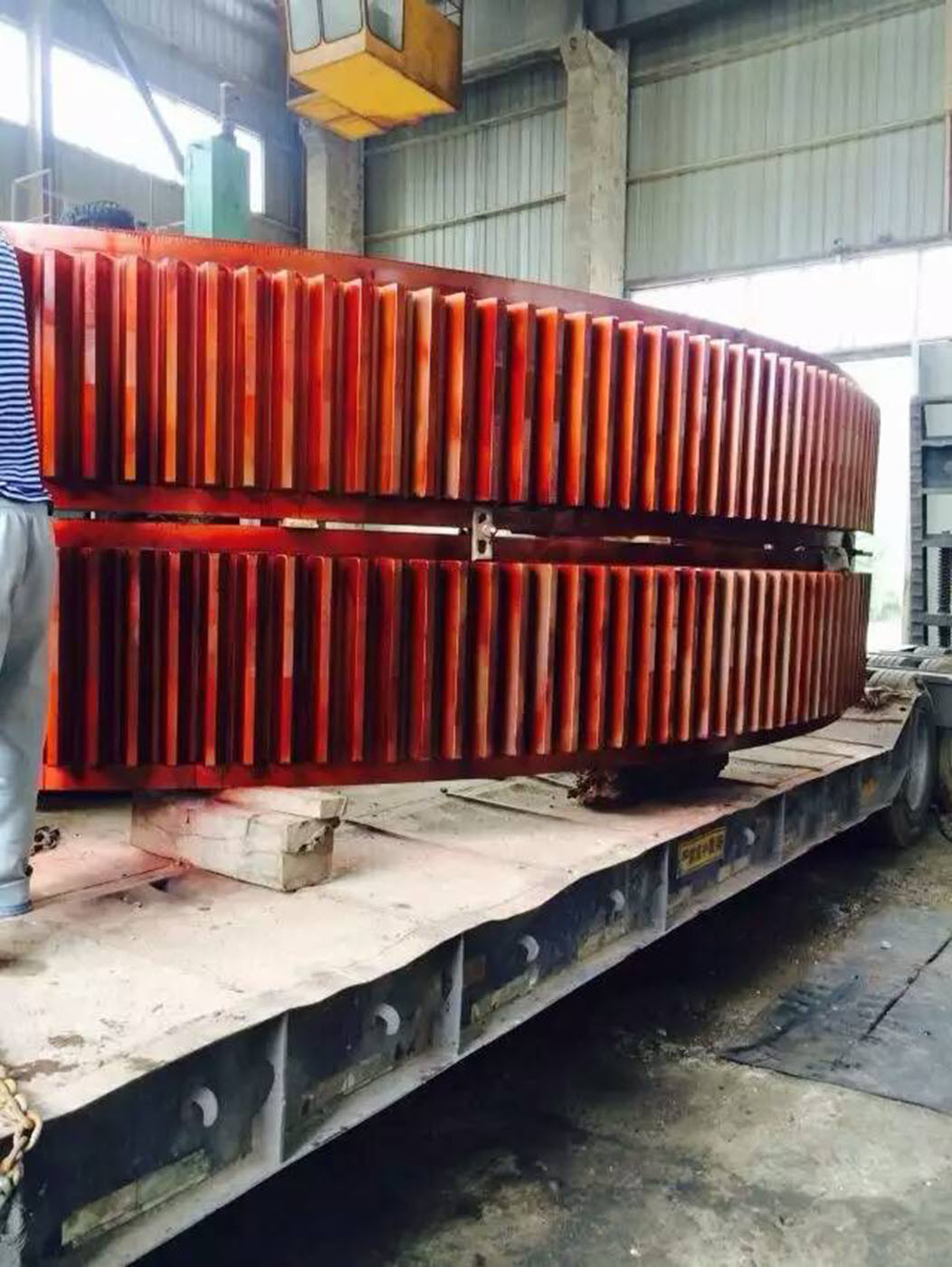

25 Modul Gussstahl Sonderanfertigung Gurtzahnräder für Kugelmühlen in Zementwerken
Beschreibung des Gurtzahnrads
a) Gurtzahnräder werden aus Gussstahllegierungen mit einer Kapazität von bis zu 150 Tonnen oder Ø12,5 m pro Getriebesatz hergestellt.
b) Wir fertigen Ritzel und Getriebeinnenteile aus durchgehärteten oder einsatzgehärteten Schmiedestahllegierungen.
c) Zahnflanken und Fußbereiche werden bei Bedarf geschliffen, um ein hohes Maß an Genauigkeit bei der Zahnradherstellung zu gewährleisten.
d) Ein internes Prüfgerät ermöglicht die Erstellung von Qualitätsprüfdiagrammen, um Zahnprofil, Steigung, Teilung,
Rundlauf, Spannweitenwerte und Abweichungen zu überprüfen.
| Produkte | Gurtzahnräder |
| Sonderanfertigung | √ |
| Zahnprofiltyp | Zylinderräder |
| Herstellung | Zahnradfräsen/Wälzfräsen |
| Zahnschleifen | |
| Modul (M) | 25 |
| Zähnezahl (Z) | Sonderanfertigung |
| Eingriffswinkel (α) | 20° |
| Flankenwinkel | Sonderanfertigung |
| Zahnradgenauigkeitsgrad | ISO 8-9 Grad |
| Wärmebehandlung | Abschrecken & Anlassen |
| Oberflächenhärte | 230-260 HB |
| STAHLCODE-VERGLEICH | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
