| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | HB22082302 |
| Min Bestellmenge: | 1 Satz |
| Preis: | $1000/ Set |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 75 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 50 Satz/Monat |
| Typ: | zylinderförmiger Gang | Zahnbreite: | 120 |
|---|---|---|---|
| Härte: | 260 bis 280 HB | Helixwinkel: | 25° |
| Druckwinkel: | 20° | Spitzendurchmesser: | 1 400 mm |
| Hervorheben: | Gang-Welle des Fischgrätenmuster-40XHMA,Zähne der Fischgrätenmuster-Gang-Wellen-16,Kardanwelle mit 16 Zähnen |
||

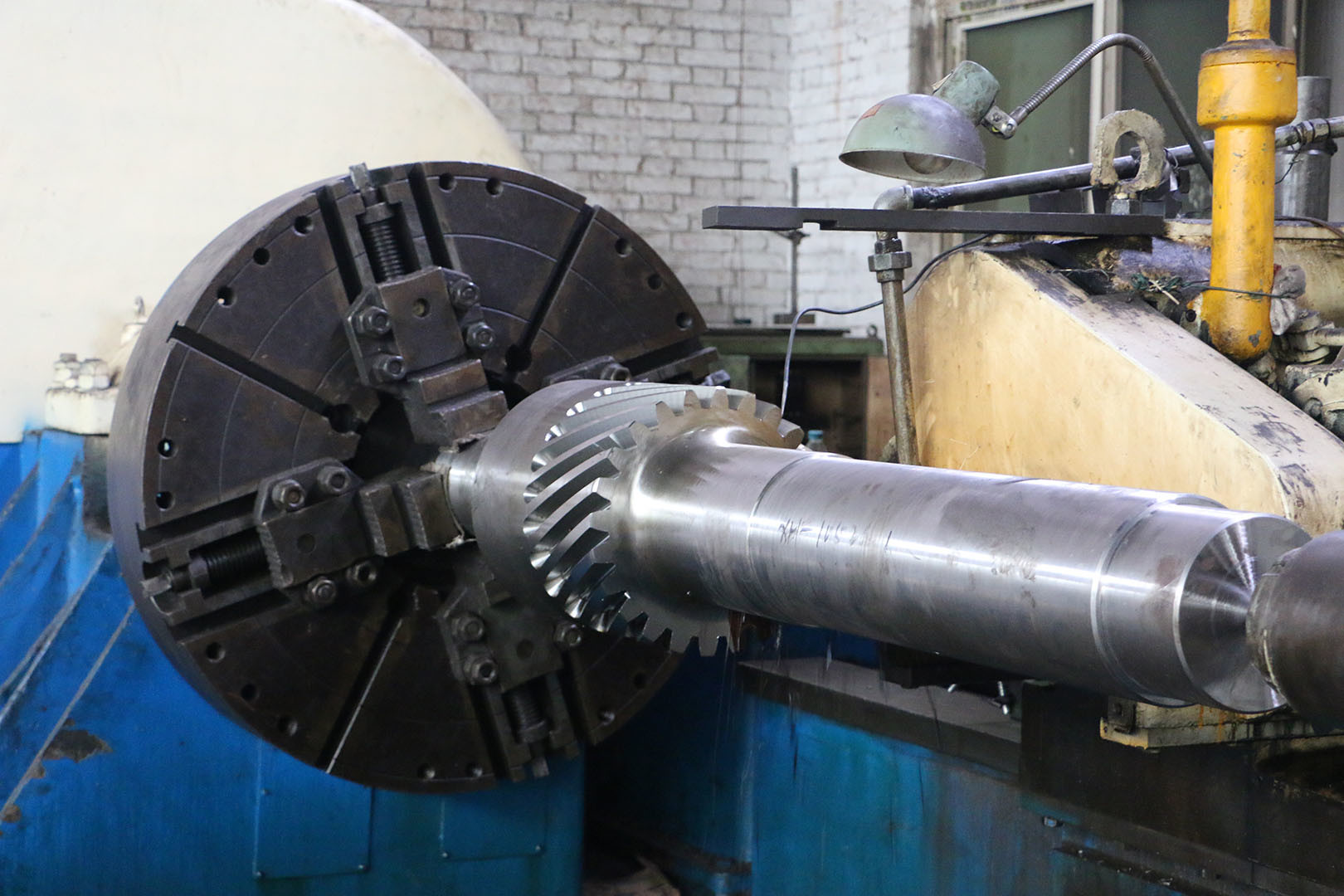

1) Beschreibung der Herringbone-Zahnwelle
Herringbone Gear Leitungskraft und Bewegung zwischen nicht schneidenden, parallelen Achsen, die möglicherweise oder nicht
Die beiden Helixwinkel kommen zusammen in
In diesen Zahnrädern werden die Endantriebskräfte aufgelöst.
2) Anwendungen der Herringbone-Zahnwelle
Sie verwenden gebogene Zähne für effiziente, hohe
Dies bietet eine reduzierte Pulsation, weshalb sie häufig für
Heringbone-Zahnräder werden hauptsächlich bei schweren Maschinen eingesetzt.
| Produkte | Heringbone Ausrüstung |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Hirschknochen |
| Herstellung von Zahnrädern | Ausrüstungsfräsen |
| Zähne schleifen | Null |
| Modul (M) | 10 |
| Anzahl der Zähne (Z) | 16 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | Gewohnheit |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Temperen |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
