| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS22082503 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $850.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, D/P, Western Union, T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Stücke/Monat |
| Material: | DIN 17CrNiMo6 | Schwingung: | 43.982 |
|---|---|---|---|
| Helixwinkel: | 8° | Qualitätsgrad: | Grad ISO 6 |
| Zahn-Breite: | 100 mm | Addendum-Faktor: | 1 |
| Hervorheben: | LÄRM 17CrNiMo6 Getriebe-Welle,Schraubenartige Getriebe-Welle,Schraubenartige Ritzelwelle des LÄRMS 17CrNiMo6 |
||

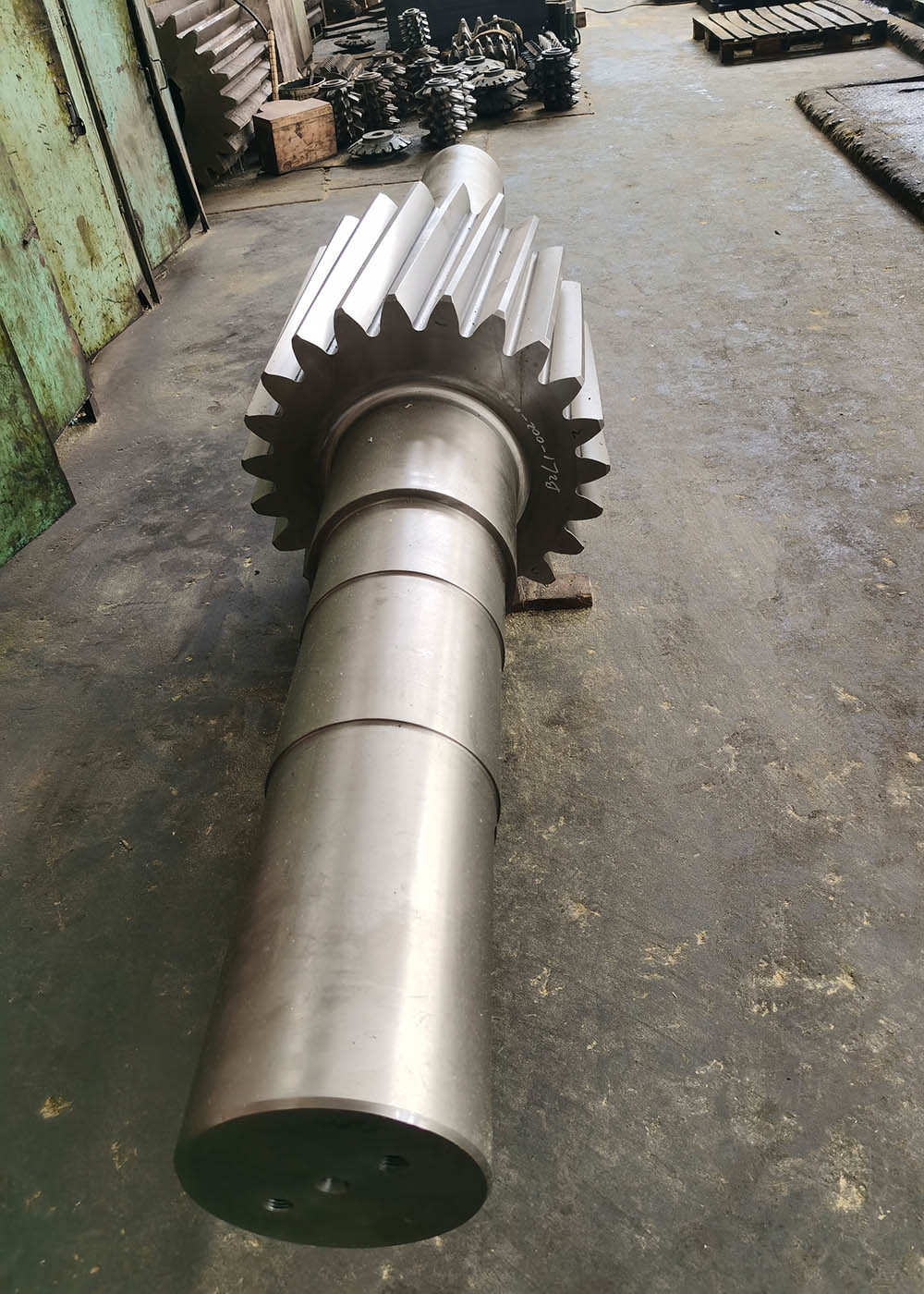

Übertragungsgetriebe DIN 17CrNiMo6 Schmiede Stahl Helical Getriebe angetriebenen Welle
1) Beschreibung der Zahnradwelle
Eine Getriebewelle mit den Getriebekurven an jedem Abschnitt wird als Schnittgetriebe eingeführt.
Bei diesen Formen präzise gefertigter Schächte sind Getriebe übliche Beispiele für Getriebeprofile.
In ihrer gängigsten Form sind Zahnräder, runde Instrumente, die die Umwandlung von Motor ermöglichen
Die Zahnräder sind entweder mit einer Zahnradwelle verbunden oder sind ein Teil einer Zahnradwelle.
Bei Zahnrädern wird ein Loch in der Mitte als Bohrung eingeführt, durch das die Zahnräderwelle montiert wird.
Sobald die Zahnradwelle in Umlauf gebracht wird, bewegt sich auch die Zahnradwelle.
| Produkte | Linke Helical Getriebewelle |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| AusrüstungZähneHerstellung | Getriebe schleifen |
| Zähne schleifen | √ |
| Modul (M) | 14 |
| Anzahl der Zähne (Z) | 23 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 23° |
| Genauigkeitsgrad | ISO-Klasse 6 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
