| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SS220082602 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $50.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 55 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
| Material: | 20CrMnTi | Herstellung: | Ausfallfläche |
|---|---|---|---|
| Härte: | 58-62 HRC | Modul: | 1.5 |
| Keil-Zähne nein: | 11 | Wärmebehandlung: | Zement |
| Hervorheben: | Eingangswelle des Keil-20CrMnTi,verwickelte Keilwelle 20CrMnTi,Legierter Stahl-verwickelte Keil-Eingangswelle |
||

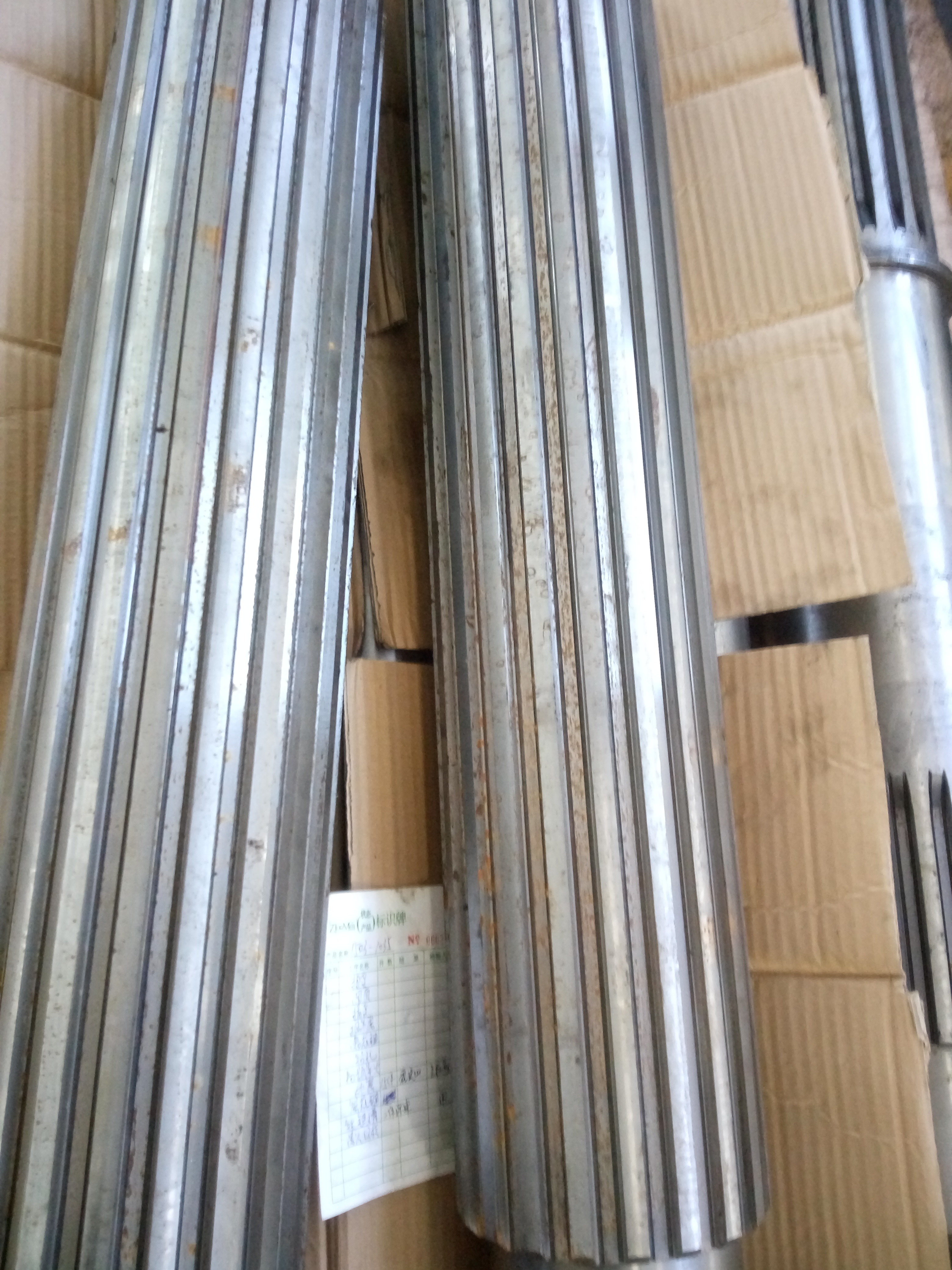

Kundenspezifische Legierung 20CrMnTi Stahl Verzahnte, geschliffene Evolventen-Eingangswelle
1) Anwendungen der Keilwelle
Schwere Maschinen: Keilwellen werden häufig in Automobilen, der Luftfahrt und Erdbewegungsmaschinen eingesetzt
da sie hohe Drehzahlen bewältigen können, um Drehmoment zu liefern. Im Gegensatz zu alternativen Wellen wie Keilwellen,
können Keilwellen mehr Drehmoment liefern, da die Last gleichmäßig über alle Zähne oder Nuten verteilt wird.
2) Fertigungsstandard von Keilverzahnungen
Die Keilverzahnungen können gemäß folgendem Standard hergestellt werden
a) ANSI B92-1-1996
b) DIN 5480
c) DIN 5482
d) NF E22-141
| Produkte | Rechteckige Keilwellen |
| Kundenspezifisch | √ |
| Zahnprofiltyp | Keilverzahnung |

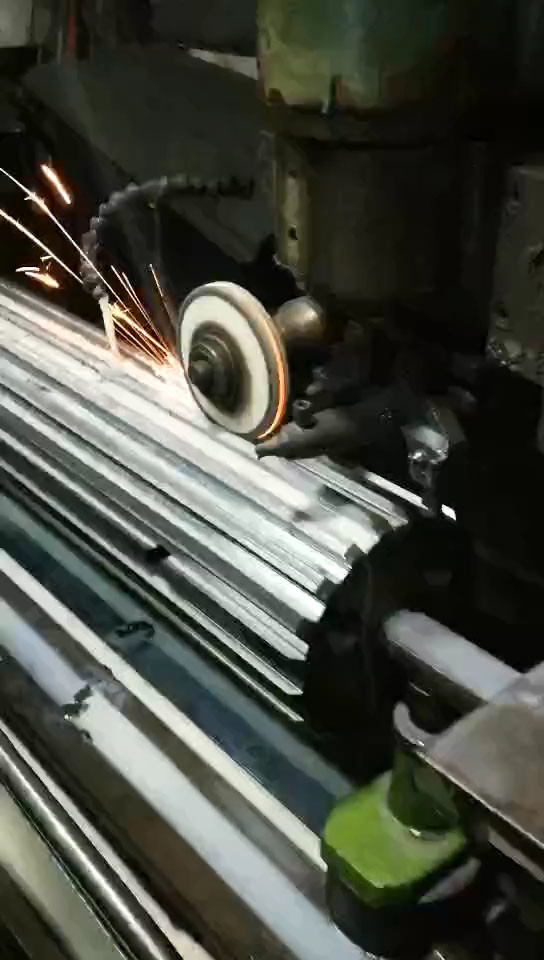

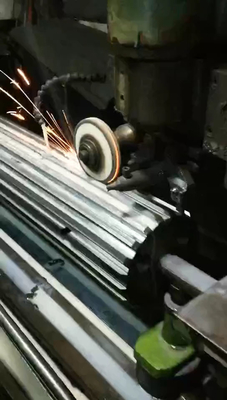

| Zahnradherstellung | Keilverzahnungsfräsen/Keilverzahnungsschleifen |
| Zahnradschleifen | √ |
| Modul (M) | Kundenspezifisch |
| Zähnezahl (Z) | Kundenspezifisch |
| Kundenspezifisch | 30° |
| Schrägungswinkel (β) | 0° |
| Zahnradgenauigkeitsgrad | ISO 6-7 Grad |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62 HRC |
| STAHLCODE-QUALITÄTEN VERGLEICH | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
