Startseite > Produkte> Fischgrätenmustergänge> SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster

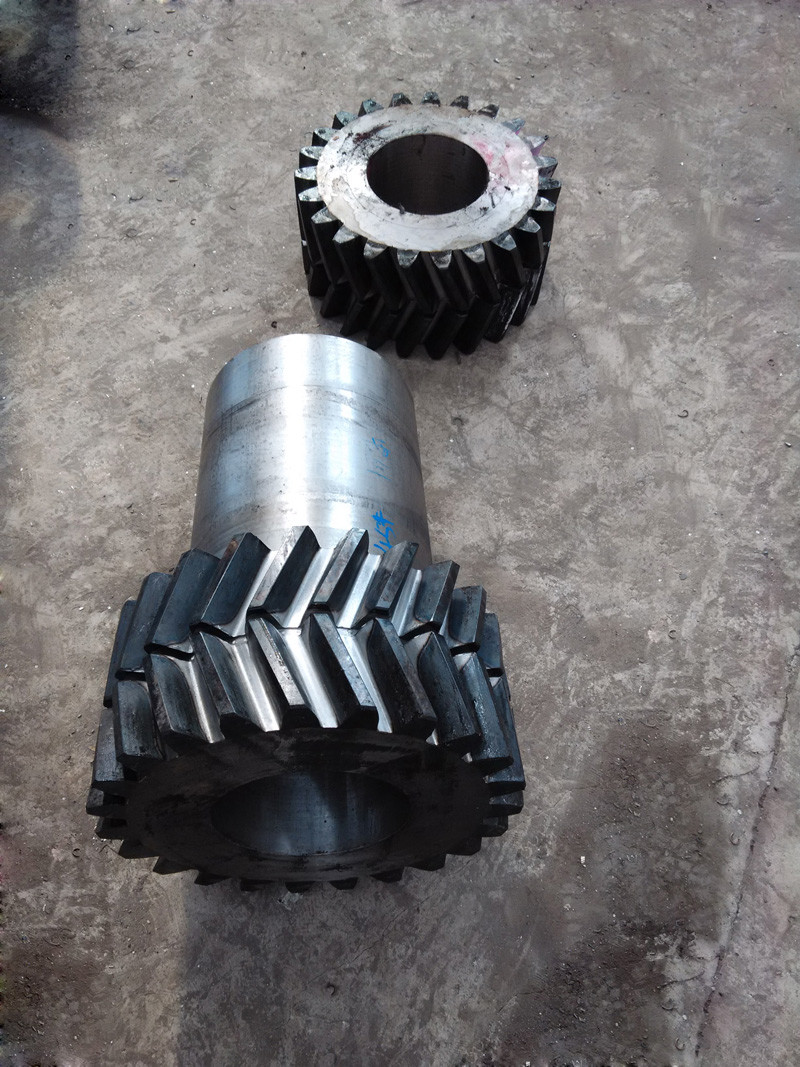

SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster

SAE 4340 Forged Steel Pinion Herringbone Gear
SAE 4340 Forged Steel Pinion Herringbone Gear
Grundlegende Informationen
Herkunftsort: China
Markenname: YIZGEAR
Modellnummer: HB22083001
Min Bestellmenge: 1 Satz
Preis: $1000/ Set
Verpackung Informationen: Sperrholz-Kiste
Lieferzeit: 75 Tage
Zahlungsbedingungen: L/C,T/T
Versorgungsmaterial-Fähigkeit: 50 Satz/Monat
Bestpreis Kontakt
Detailinformationen
Gear Profile: Herringbone Gear Hub Diameter: 90
Hardness: 260 HB Helical angle: 25°
Pressure angle: 20° Teeth Width: 55
Hervorheben:

Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster

,

Ritzel aus SAE 4340-Stahl

,

Ritzel aus SAE 4340 mit Fischgrätenmuster

Produkt-Beschreibung

SAE 4340 Geschmiedeter Stahl Ritzel Fischgrätenzahnrad
Produktspezifikationen
Zahnradprofil Fischgrätenzahnrad
Nabendurchmesser 90
Härte 260 HB
Schrägungswinkel 25°
Eingriffswinkel 20°
Zahnbreite 55
Produktbeschreibung
Geschmiedete SAE 4340 Stahl Getriebe Ersatzteile Ritzel Fischgrätenzahnrad
Strukturelle Merkmale
  • Einzigartige Zahnform: Die Zahnform eines Fischgrätenzahnrads ist V-förmig und besteht aus zwei Schrägzahnrädern mit entgegengesetzten Spiralrichtungen. Von oben betrachtet ähnelt jede Spiralnut dem Buchstaben 'V', und mehrere 'V'-Formen bilden zusammen ein Fischgrätenmuster.
  • Kein axialer Spielraum: Ähnlich wie bei Doppel-Schrägzahnrädern, aber es gibt keinen Spielraum zwischen den beiden schrägen Oberflächen, wodurch die Fischgrätenzahnräder während der Übertragung kompakter sind und höheren Belastungen standhalten können.
Leistungsvorteile
  • Hohe Tragfähigkeit: Die große Kontaktfläche der Zähne an Schrägzahnrädern ermöglicht eine gleichmäßige Verteilung der Lasten über die Zahnoberflächen, was zu einer hohen Tragfähigkeit führt und sie für Anwendungen geeignet macht, die die Übertragung eines hohen Drehmoments erfordern.
  • Sanfte Übertragung: Aufgrund der großen Anzahl gleichzeitig eingreifender Zahnpaare und der Aufhebung der Axialkräfte weisen Schrägzahnräder während der Übertragung minimale Vibrationen und Geräusche auf, was zu einem reibungslosen Betrieb führt. Sie eignen sich für Geräte, die ein hohes Maß an Laufruhe erfordern.
  • Hoher Wirkungsgrad: Das Zahnprofil-Design von Schrägzahnrädern minimiert die Gleitreibung zwischen den Zähnen, was zu einem relativ hohen Wirkungsgrad führt. Dies reduziert effektiv den Energieverlust und verbessert die Energieausnutzungseffizienz der Geräte.
Technische Details
Sonderanfertigung √
Zahnradprofiltyp Fischgräte
Zahnradherstellung Zahnradfräsen
Zahnradschleifen Null
Modul (M) 7
Zähnezahl (Z) 17
Eingriffswinkel (α) 20°
Schrägungswinkel (β) Spezifisch
Zahnradgenauigkeitsgrad ISO 8-9 Grad
Wärmebehandlung Abschrecken & Anlassen
Stahlcode-Gütevergleich
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 18XГT SMK22
20Cr2Ni4 20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Produktbilder

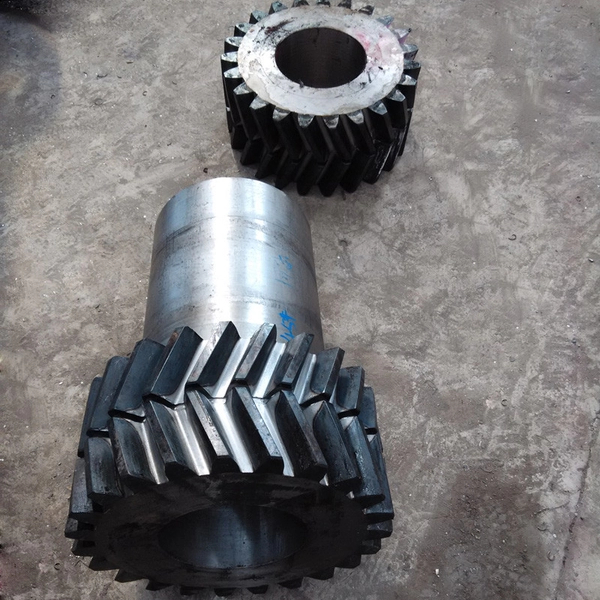

SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 0 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 1 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 2 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 3 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 4 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 5 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 6 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 7 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 8 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 9 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 10 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 11 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 12 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 13 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 14 SAE 4340 Ritzel aus geschmiedetem Stahl mit Fischgrätenmuster 15

Größe und Tag:

Doppelter schraubenartiger Gang,

Schraubenartige und Fischgrätenmuster-Gänge,

Spitzen Sie sich Loch-Fischgrätenmuster-Gänge zu
