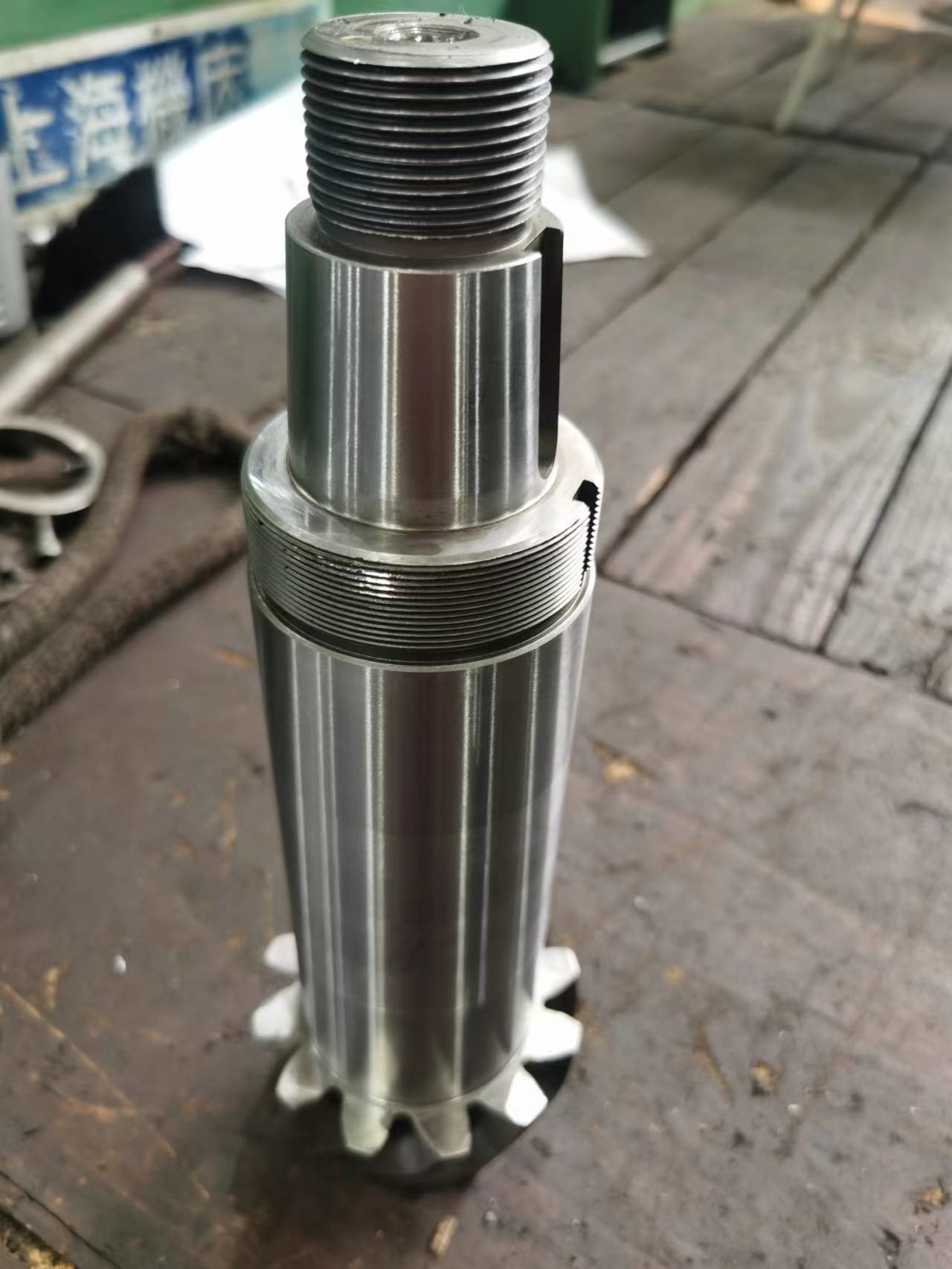

SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35°
  • SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35°
SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35°

SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35°

Herkunftsort China
Markenname YIZGEAR
Modellnummer SB22112601
Produktdetails
Gesamtlänge:
318
Achsenwinkel:
90 °
Modul:
7
Material:
SAE 4320
Neigungswinkel:
13° 45'
Gesichtswinkel:
16° 56'
Hervorheben:

Spiralkegelradwelle aus Stahl

,

Helix

,

SAE 4320 Spiralkegelräder

Zahlungs- und Versandbedingungen
Min Bestellmenge
2 Sätze
Preis
$300/ Piece
Verpackung Informationen
Sperrholz-Kiste
Lieferzeit
62 Tage
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
500 Sätze/Monat
Produktbeschreibung

SAE 4320 Stahl 7 Modul 12T Kegelradwelle Spiralkegelradwinkel 35°

1) Beschreibung der Spiralkegelradwelle

Zähne 12

Mn 7

Druckwinkel 20°

Spiralkegelradwinkel 35°

2) Herstellung von Spiralkegelrädern

Höhe 13.21

Außendurchmesser 100.54

Teilkreisdurchmesser 84.00

Einsatzhärten Wärmebehandlung 58-62 HRC

Einsatzhärtungstiefe 0.8~1,0 mm

Kernhärte 35-42 HRC

Verzahnen und Schleifen von Zahnrädern

Produkte Spiralkegelradwelle
Kundenspezifisch √
Material SAE 4320
Zahnradherstellung Verzahnen & Zahnradschleifen
Zahnradschleifen √
Modul 7
Zähnezahl (Z) 12
Druckwinkel (α) 20°
Flankenwinkel 35°
Zahnradgenauigkeitsgrad ISO 6 Grade/ AGMA 11Grade
Wärmebehandlung Einsatzhärten
Oberflächenhärte 58-62HRC



STAHLCODE-QUALITÄTEN VERGLEICH
CHINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Produktionsausrüstung

SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35° 0SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35° 1SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35° 2

SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35° 3SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35° 4SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35° 5

Produktionsprozess

SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35° 6SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35° 7SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35° 8

                    Schmieden                                          Bearbeitung                                          Schneiden

SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35° 9SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35° 10SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35° 11

           Wärmebehandlung                                       Schleifen                                          Inspektion

SAE 4320 Stahl Spiralkegelradwelle Helix 7 Modul 12T Winkel 35° 12
