| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SP22112601 |
| Min Bestellmenge: | 1 Satz |
| Preis: | $500/Set |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 45-60 Tage |
| Zahlungsbedingungen: | T/T, D/P, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 1500 |
| Gangart: | Gleason | Spiralwinkel: | 35° |
|---|---|---|---|
| Druckwinkel: | 20° | Herstellungsart: | Gang-Reiben |
| Roughness der Zahnradoberfläche: | Ra 0,8 bis 1.6 | Qualitätsgrad: | ISO 6-7 |
| Hervorheben: | Kundenspezifischer Spiralkegelradsatz,Spiralkegelradsatz 18CrNiMo7,Spiralkegelradsatz aus Stahl Gleason |
||
Beschreibung von Spiralkegelrädern
Die Raffinesse und überlegene Leistung eines Spiralkegelradantriebs bieten dem Ingenieur viele Möglichkeiten.
Bei einem typischen Winkelgetriebe im rechten Winkel kann die senkrechte Ausrichtung der Zahnräder zu Geräuschen, unvorhersehbaren Betriebszyklen und anderen Problemen führen.
Spiralkegelräder haben Zähne, die so konstruiert sind, dass sie diagonal ineinandergreifen, wodurch die Kraftübertragung gleichmäßig, leise und kraftvoll erfolgt.
| Maßgeschneidert | √ |
| Zahnprofiltyp | Gleason |
| Fertigungsverfahren | Zahnschleifen |
| Zahnschleifen | √ |
| Modul (M) | 8 |
| Zähnezahl (Z) | 35 |
| Druckwinkel (α) | 20° |
| Schrägungswinkel (β) | 35° |
| Arbeitswinkel/Wellenwinkel | 90° |
| Material | 18CrNiMo7 |
| Wärmebehandlung | Aufkohlen/Abschrecken |
| Oberflächenhärte | 58-62 HRC |
| VERGLEICH DER STAHLCODE-GÜTEN | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Produktionsausrüstung
Produktionsprozess

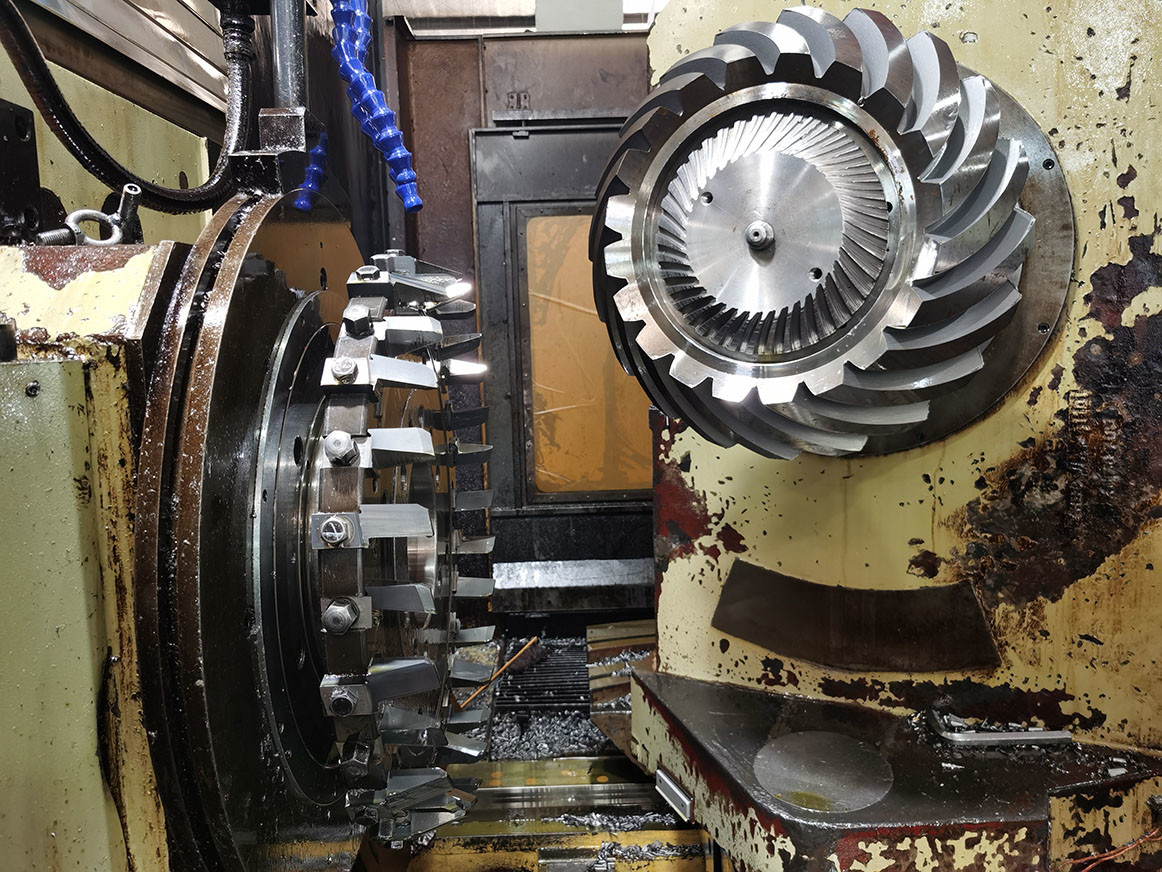

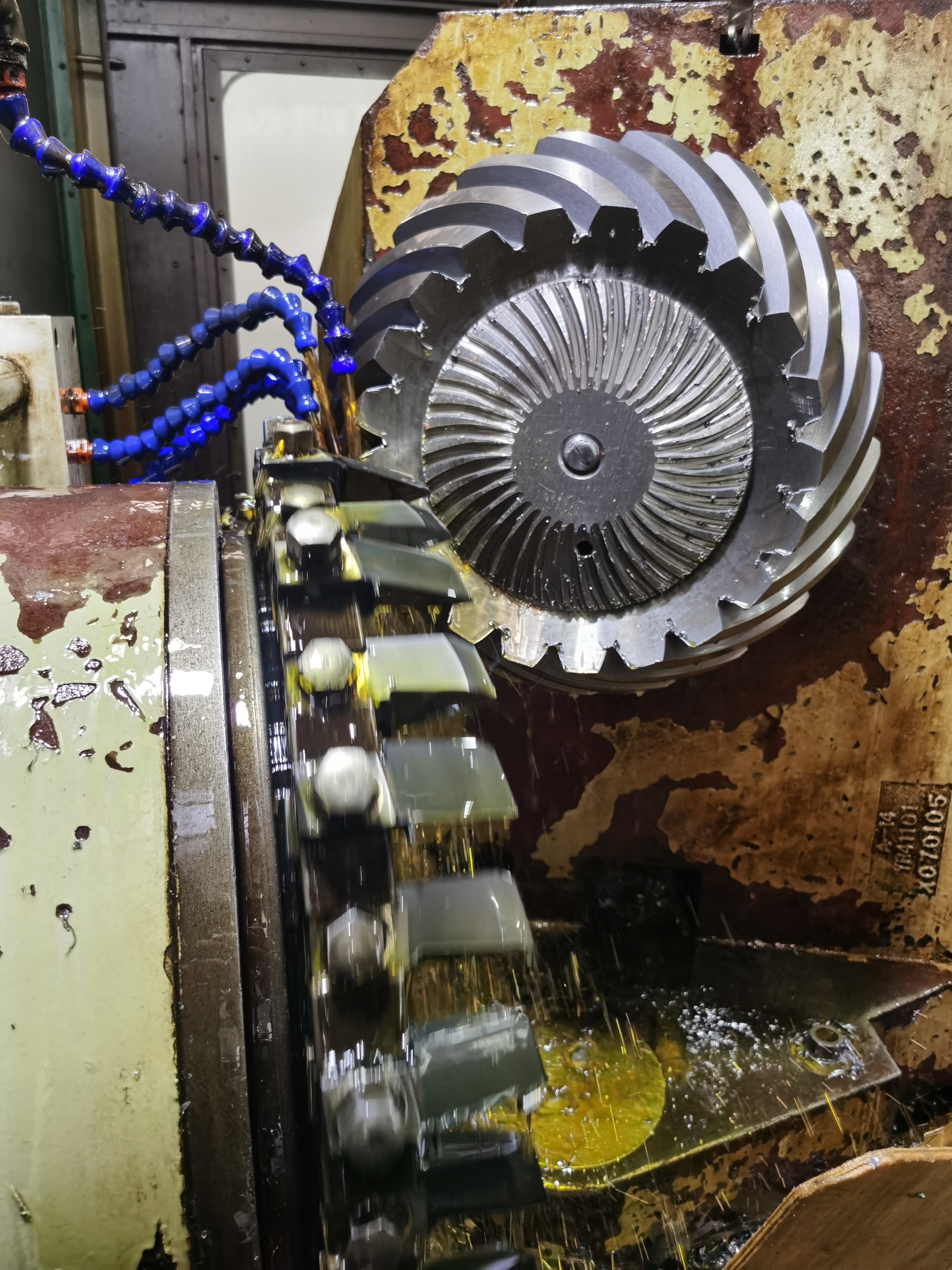

Schmieden Bearbeitung Schneiden

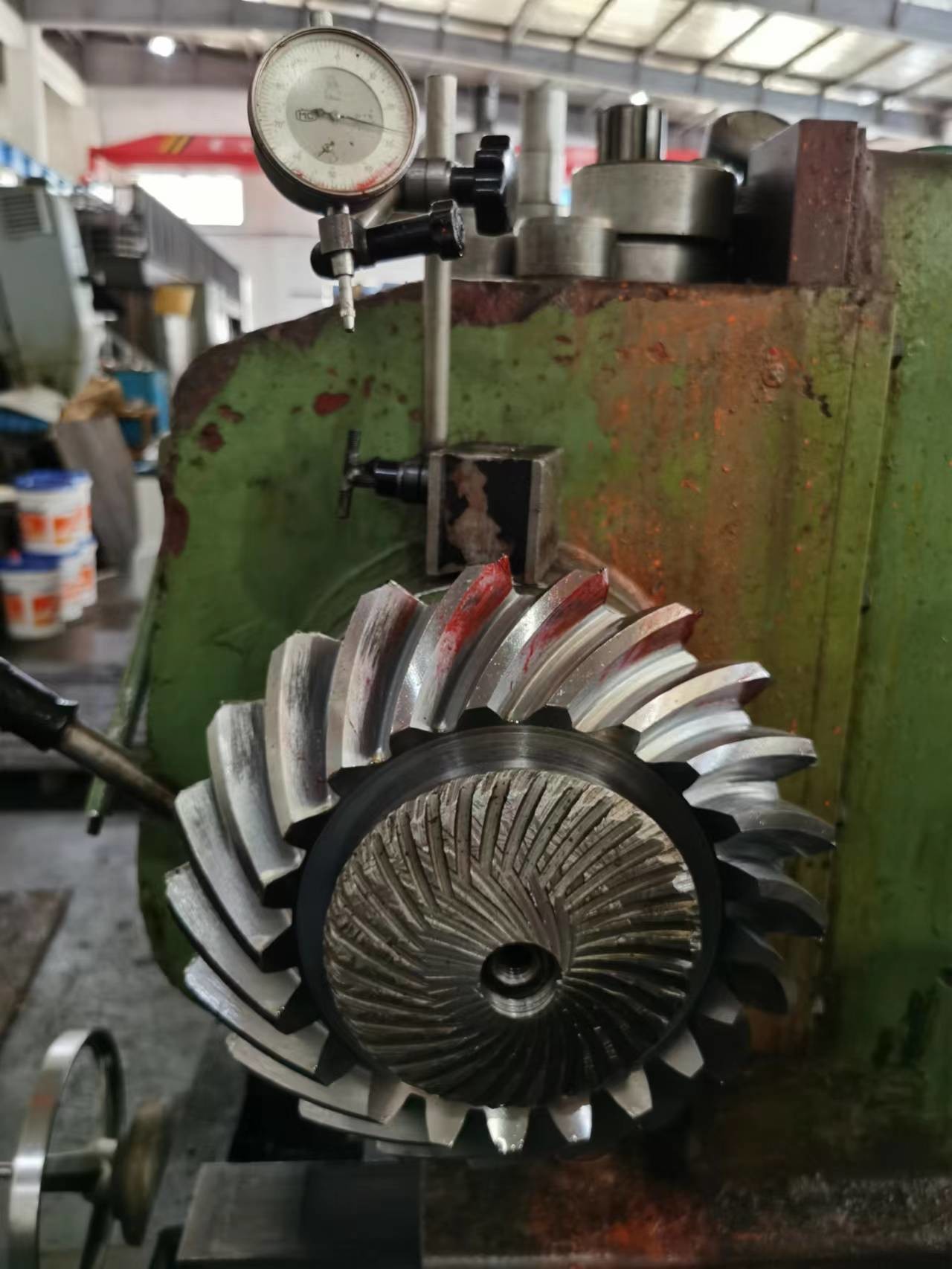

Wärmebehandlung Schleifen Inspektion
