| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS22112701 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $850.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, D/P, Western Union, T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Stücke/Monat |
| Material: | 18CrNiMo7/ 17CrNiMo6 | Modul: | 16 |
|---|---|---|---|
| Helixwinkel: | 15° | Genauigkeit: | Grad ISO 6 |
| Druckwinkel: | 20° | Gesamtlänge: | 3000 mm |
| Hervorheben: | Länge Schraubenwelle links,3000 mm Getriebewelle,17CrNiMo6 Getriebewelle |
||

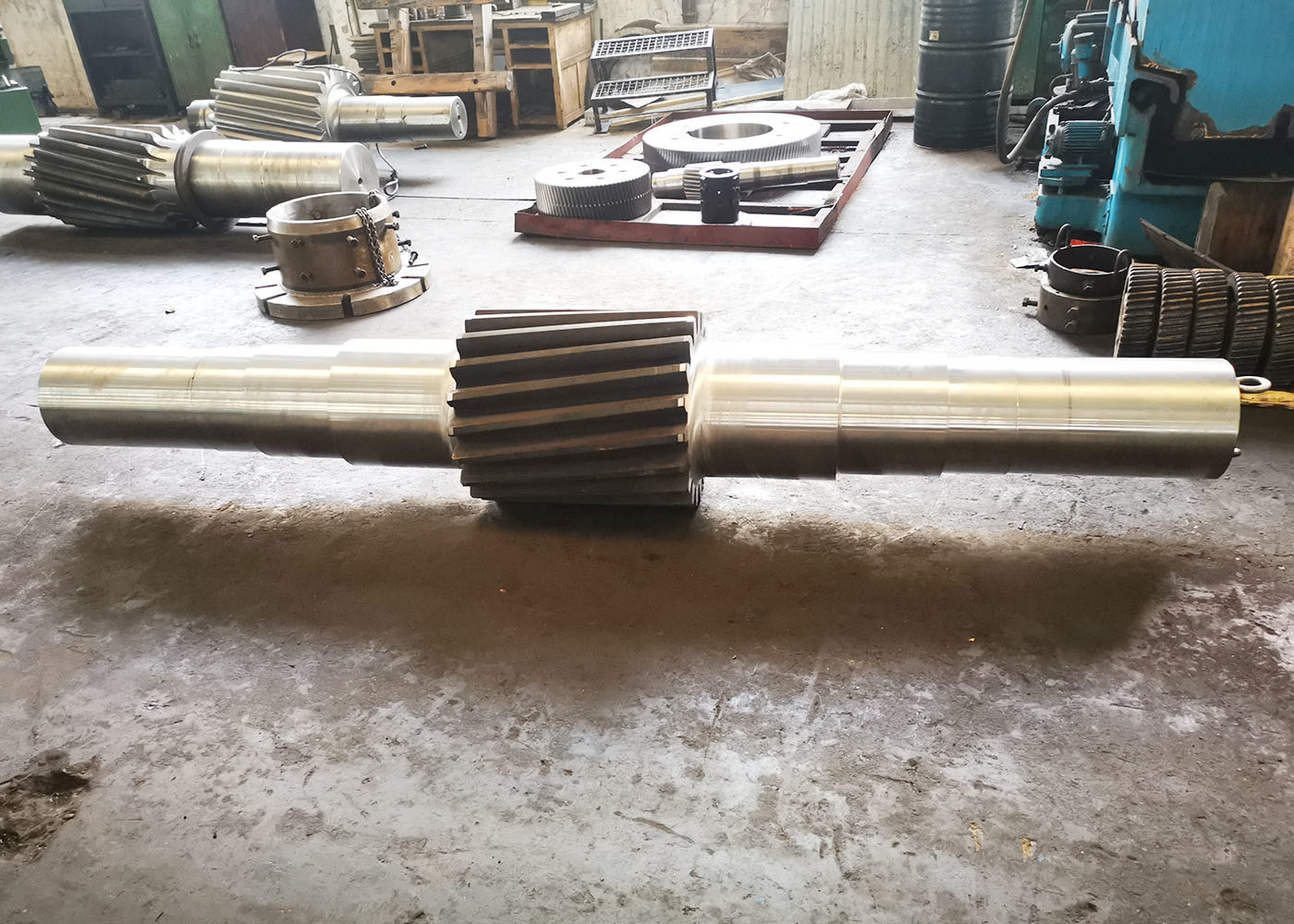

3000 mm Länge Linksgewinde-Schrägzahnwelle Hauptantriebswelle Getriebe
1) Klassifizierung von Schrägzahnrädern
a) Parallel-Schrägzahnräder (zur Kraftübertragung zwischen parallelen Wellen)
b) Doppel-Schrägzahnräder oder Fischgrätenzahnräder.
c) Gekreuzte Schrägzahnräder oder Schrägzahnräder (zur Kraftübertragung zwischen nicht parallelen Wellen)
2) Beschreibung der Schrägzahnradwelle
Ein Stirnrad, das schräge Zähne (Schrägzähne) hat, wird als Schrägzahnrad bezeichnet.
Schrägzahnräder können Kraft zwischen parallelen und nicht parallelen Wellen übertragen.
Sie werden häufig in verschiedenen Branchen eingesetzt, wie z. B. in der Automobilindustrie und im Maschinenbau.
Schrägzahnräder können mehr Last als Stirnräder aushalten und arbeiten leiser.
Stirnräder erzeugen Geräusche durch den plötzlichen Kontakt zwischen den Zähnen beim Eingriff,
aber Schrägzahnräder haben einen sanften Kontakt von einer Kante des Zahns zur anderen.
Dies sorgt für einen ruhigen und leisen Betrieb mit höherer Effizienz als Stirnräder.
| Produkte | Linksgewinde-Schrägzahnradwelle |
| Sonderanfertigung | √ |
| Zahnprofiltyp | Zylinderrad |
| ZahnradZähneHerstellung | Verzahnungsschleifen |
| Zahnschleifen | √ |
| Modul (M) | 14 |
| Zähnezahl (Z) | 22 |
| Druckwinkel (α) | 20° |
| Steigungswinkel | 22° |
| Genauigkeitsgrad | ISO 6 Grad |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62 HRC |
| STAHLCODE-QUALITÄTEN VERGLEICH | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
