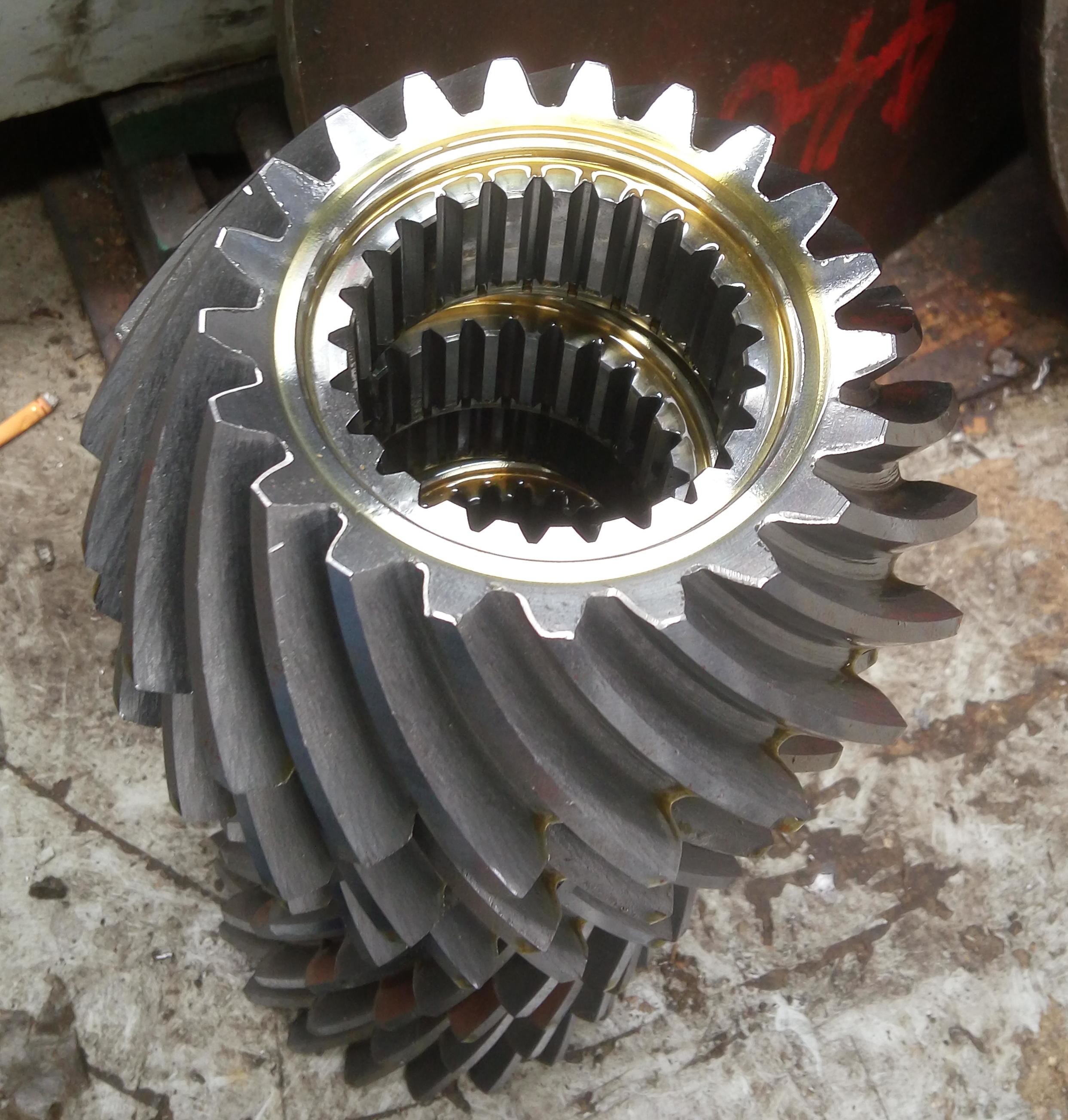

21 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz
  • 21 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz
21 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz

21 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz

Herkunftsort China
Markenname YIZGEAR
Produktdetails
Zähnenummer:
21
Material:
20crmnti
Profi-Typ:
Gleason
Fertigungsmethode:
Ausrüstungschleife
Druckwinkel:
20 °
Helixwinkel:
25 °
Oberflächenhärte:
HRC58-62
Hervorheben:

21 Zähne Spirale Bevel Gear

,

Gefahrenausrüstung mit begrenztem Raum

,

Innenzähne Spirale Schräggerät

Zahlungs- und Versandbedingungen
Min Bestellmenge
2 Sätze
Verpackung Informationen
Kisten aus Sperrholz
Lieferzeit
60 Tage
Zahlungsbedingungen
L/C, T/T
Versorgungsmaterial-Fähigkeit
500 Sätze/Monat
Produktbeschreibung
1) Beschreibungen von Spiralkegelrädern mit Innenverzahnung

Spiralkegelräder mit Innenverzahnung sind eine spezielle Art von Zahnradstruktur, bei der sich die Zahnoberflächen auf der Innenseite des Zahnrads (d. h. dem Innenzahnkranz) befinden und mit den Außenkegelrädern kämmen. Diese Struktur ist für Szenarien mit begrenztem Platzangebot oder speziellen Getriebeanordnungen geeignet.

2) Merkmale von Spiralkegelrädern mit Innenverzahnung
a) Kompaktes Design: Das Innenzahn-Design reduziert effektiv das Gesamtvolumen des Getriebesystems, was besonders für die Anforderungen an enge Einbauräume geeignet ist;
b) Hohe Tragfähigkeit: Die Eingriffsfläche der Spiralkegelräder ist größer, und sie haben eine höhere Stoßfestigkeit im Vergleich zu Geradverzahnungen;
c) Sanfter Lauf: Die Spiralzähne verwenden eine progressive Eingriffsmethode, die Vibrationen und Geräuschpegel deutlich reduzieren kann;
d) Effiziente Kraftübertragung: Das optimierte Zahnprofil-Design kann Reibungsverluste effektiv reduzieren, und der Wirkungsgrad kann über 95 % betragen;
3) Anwendungen von Spiralkegelrädern mit Innenverzahnung
Typische Anwendungsszenarien sind Automobil-Differentiale, Industriegetriebe, Luft- und Raumfahrtausrüstung und Robotergelenke usw.
Produkte Spiralkegelräder mit Innenverzahnung
Kundenspezifisch √
Material 20CrMnTi
Zahnradherstellung Zahnradfräsen & Zahnradschleifen
Zahnradschleifen √
Modul (M) 16
Zähnezahl (Z) 21
Druckwinkel (α) 20°
Steigungswinkel 25°
Genauigkeitsgrad ISO 6 Grade/ AGMA 11Grade
Wärmebehandlung Aufkohlen
Oberflächenhärte 58-62HRC



VERGLEICH DER STAHLCODES UND -QUALITÄTEN
CHINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Produktionsausrüstung

21 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz 021 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz 121 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz 2

21 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz 321 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz 421 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz 5

Produktionsprozess

21 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz 621 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz 721 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz 8

                   Schmieden                                              Bearbeitung                                        Schneiden

21 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz 921 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz 1021 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz 11

               Wärmebehandlung                                  Schleifen                                        Inspektion

21 Zähne Spirale Bevel Gear mit inneren Zähnen für begrenzten Platz 12
